这个锻件流线分布是否合理?

[复制链接]

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2014-2-17 14:26:34 | 显示全部楼层 |阅读模式
       如题:这是一个带法兰盘的花键轴,由于法兰盘较大,为了便于分写,切成了5个小块,分别腐蚀,大家看仔细了

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:27:16 | 显示全部楼层

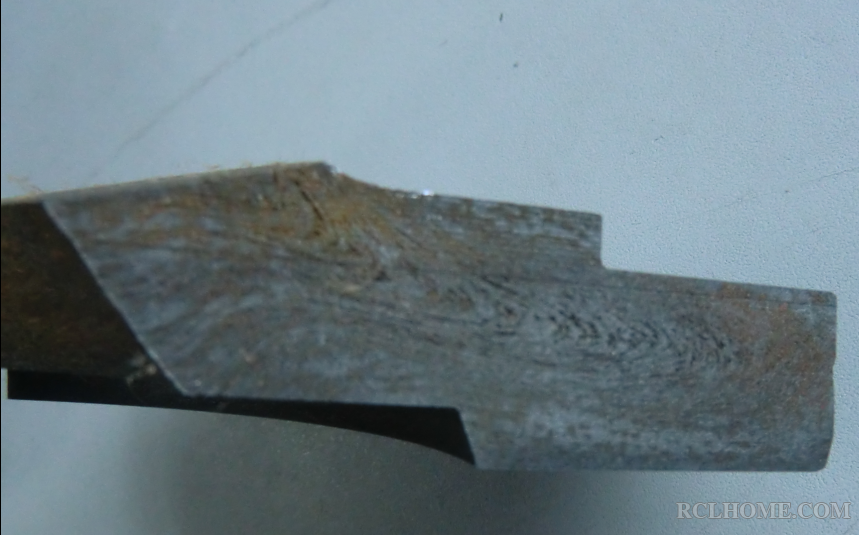

        切块(01)
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:27:49 | 显示全部楼层

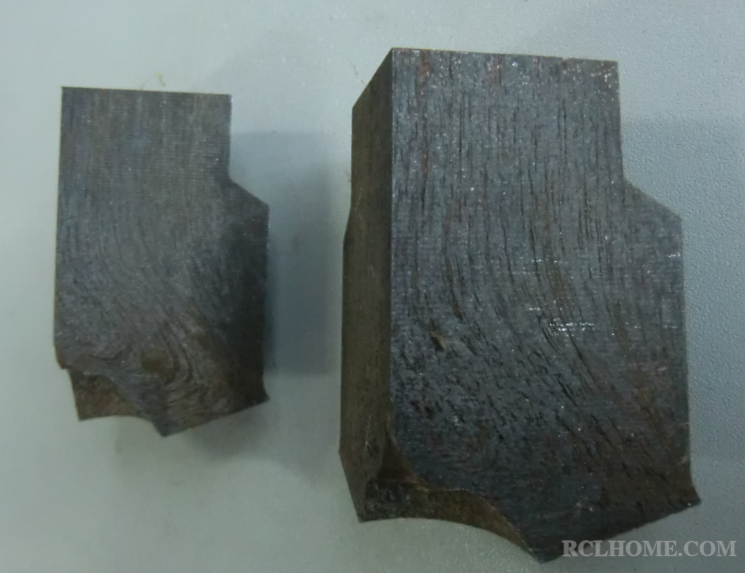

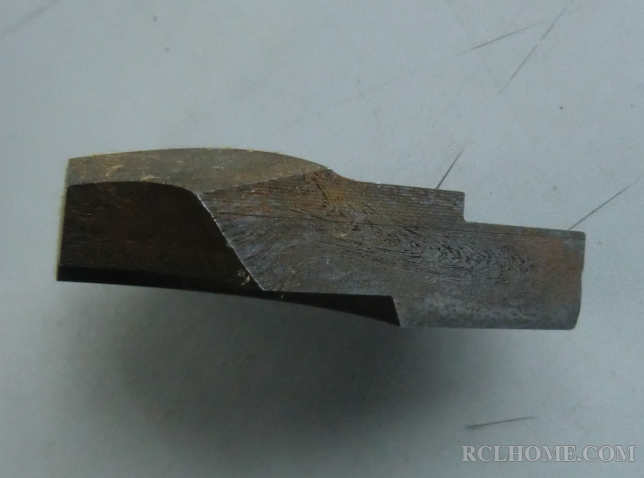

       切块01-02
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:28:24 | 显示全部楼层
       切块03
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:29:40 | 显示全部楼层

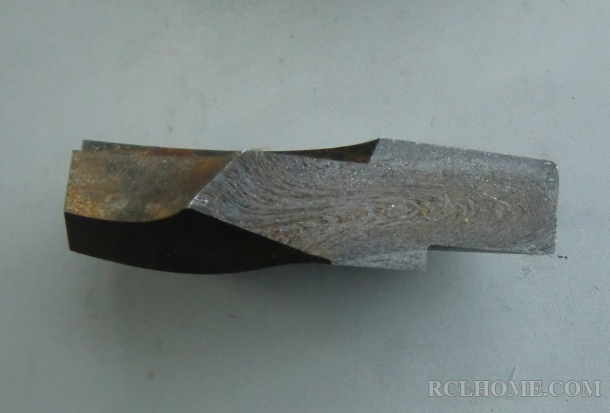

          切块(04)
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:30:07 | 显示全部楼层

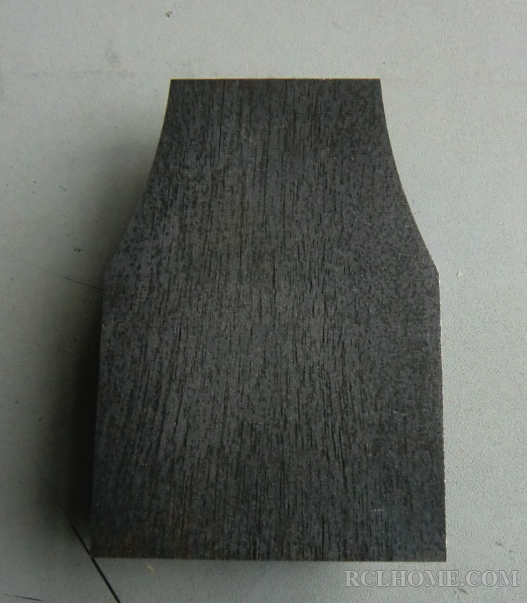

       切块(05)
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:31:25 | 显示全部楼层
       4切块(01、02、03、04)拼接(组合)还原
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 14:32:06 | 显示全部楼层
       5切块(01、02、03、04、05)拼接(组合)还原
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1646 天

[LV.Master]伴坛终老

94

主题

3541

回帖

1万

积分

版主

积分
17805
发表于 2014-2-17 14:56:05 | 显示全部楼层
孤鸿踏雪 发表于 2014-2-17 14:31
4切块(01、02、03、04)拼接(组合)还原

局部不合理
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-17 15:11:22 | 显示全部楼层

        可否在图片上表示一下位置?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1646 天

[LV.Master]伴坛终老

94

主题

3541

回帖

1万

积分

版主

积分
17805
发表于 2014-2-18 10:23:20 | 显示全部楼层
孤鸿踏雪 发表于 2014-2-17 15:11
可否在图片上表示一下位置?

看就看出来了,不用图表示
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 905 天

[LV.10]以坛为家III

21

主题

1621

回帖

7133

积分

热处理高工

积分
7133
发表于 2014-2-18 11:12:16 | 显示全部楼层
1 锻件流线是否合理是要锻造工程师来评估的,因为成型工艺是他们设计的。
2 锻件流线是否合理需要对零件进行功能测试,满足需要才算合理。
3 当锻造工艺确定,锻件流线也就定形了。
4 流线是否合格,说的是合格,对于对称锻件,要求流线基本对称是基本要求。因为之前验证过合理了,生产中做流线检测其实是防止锻造质量问题。
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-18 11:28:42 | 显示全部楼层
sdytllll 发表于 2014-2-18 11:12
1 锻件流线是否合理是要锻造工程师来评估的,因为成型工艺是他们设计的。
2 锻件流线是否合理需要对零件进 ...

       其实,这个锻件的流线是非常糟糕的:因为锻造工艺不合理,导致锻造流线极其紊乱,穿流、回流和涡流,这样的产品寿命可想而知
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
发表于 2014-2-18 18:01:40 | 显示全部楼层
孤鸿踏雪 发表于 2014-2-18 11:28
其实,这个锻件的流线是非常糟糕的:因为锻造工艺不合理,导致锻造流线极其紊乱,穿流、回流和涡 ...

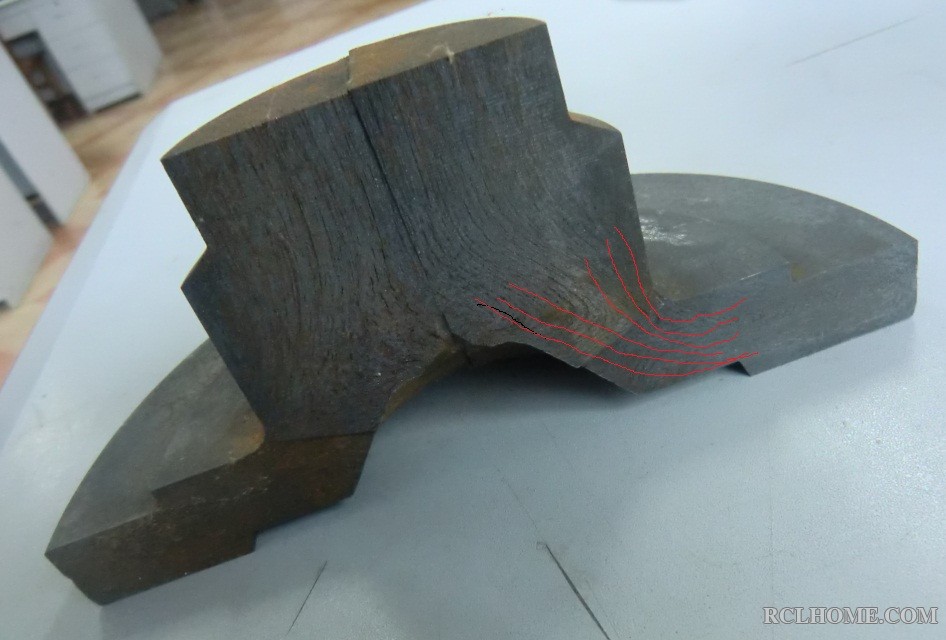

如果流线是红线的走向就好了。

评分

参与人数 1金钱 +20 收起 理由
孤鸿踏雪 + 20 非常赞同

查看全部评分

回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-19 08:18:06 | 显示全部楼层
microsoft 发表于 2014-2-18 18:01
如果流线是红线的走向就好了。

看看这个http://www.rclhome.net/forum.php ... 61267&fromuid=8锻件有多糟糕,真是我果断造业的悲哀
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-19 08:20:34 | 显示全部楼层
microsoft 发表于 2014-2-18 18:01
如果流线是红线的走向就好了。

           其实,这是现在锻造工艺“进步”的结果!

          把锻造看成简单的成型工艺,而不注重锻件内部组织、结构、性能,实在是对锻造工艺的极大嘲讽
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 9 天

[LV.3]偶尔看看II

2

主题

12

回帖

54

积分

热处理学徒

积分
54
发表于 2014-2-19 14:39:49 | 显示全部楼层
赞同楼主,我现在的工作就是锻造+热处理,忘楼主多多赐教
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
 楼主| 发表于 2014-2-19 14:43:18 | 显示全部楼层
风潇月清 发表于 2014-2-19 14:39
赞同楼主,我现在的工作就是锻造+热处理,忘楼主多多赐教

         惭愧啊,我不是学锻造的,也不懂锻造,今后有锻造方面的问题,还希望您指点一二
