渗碳淬火

hnhxslr · 发表于 2016-3-29 17:54:12

本帖最后由 hnhxslr 于 2016-4-4 11:38 编辑

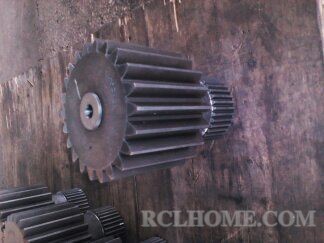

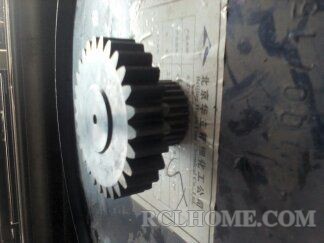

渗碳淬火，淬火温度810，为什么小台阶处硬度低呢？就是大端的小台阶，花键一端正常。小台阶下的硬度也在60左右，只有小台阶50左右，各位大神谈谈高见！！谢谢！！！
天龙的多用炉，材料为18CrNiMo7-6

沧海一声笑 · 发表于 2016-3-29 18:41:12

本帖最后由沧海一声笑于 2016-3-29 18:44 编辑


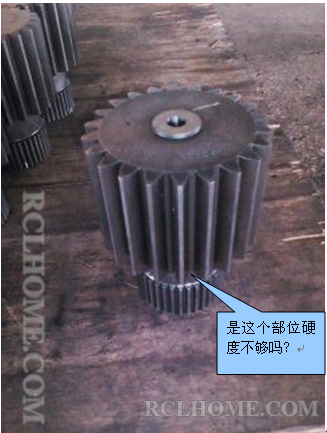

请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式，及冷却方式等

cnszgong · 发表于 2016-3-29 19:12:00

沧海一声笑发表于 2016-3-29 18:41
请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式 ...

其实我还是想问一下，这个零件的花键部位是否是加工好以后和齿部一起渗碳的？

独语斜阑 · 发表于 2016-3-30 08:23:07

考虑过冷却时间的影响没有？

孤鸿踏雪 · 发表于 2016-3-30 09:55:36

沧海一声笑发表于 2016-3-29 18:41
请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式 ...

我想老弟搞错了，我的理解应该是顶端那个小凸台

cnszgong · 发表于 2016-3-30 09:59:45

孤鸿踏雪发表于 2016-3-30 09:55
我想老弟搞错了，我的理解应该是顶端那个小凸台

如果说是这样的零件整体渗碳淬火，那加工工艺就错了。

fjg · 发表于 2016-3-30 12:27:42

cnszgong 发表于 2016-3-29 19:12
其实我还是想问一下，这个零件的花键部位是否是加工好以后和齿部一起渗碳的？ ...

干过类似零件，上面渗碳淬火，下面花键是中频感应的！

cnszgong · 发表于 2016-3-30 12:30:50

fjg 发表于 2016-3-30 12:27
干过类似零件，上面渗碳淬火，下面花键是中频感应的！

应该是这样的。整体渗碳淬火是错的。

不锈钢哑铃 · 发表于 2016-3-30 22:26:01

cnszgong 发表于 2016-3-30 12:30
应该是这样的。整体渗碳淬火是错的。

师傅，为什么说整体渗碳淬火是错的？会有什么坏处吗

cnszgong · 发表于 2016-3-31 07:50:35

不锈钢哑铃发表于 2016-3-30 22:26
师傅，为什么说整体渗碳淬火是错的？会有什么坏处吗

如果这个零件的齿部和花键部位加工好后整体渗碳淬火，那么对于模数较大的齿部来说、这花键也太小了，这两个部位的表面硬度和有效硬化层深的技术要求是不一样的。

秦时明月 · 发表于 2016-3-31 10:23:44

cnszgong 发表于 2016-3-31 07:50
如果这个零件的齿部和花键部位加工好后整体渗碳淬火，那么对于模数较大的齿部来说、这花键也太小了，这两 ...

现在有好多机械加工厂家为了省事，对一端是齿轮一端是花键结构的轴类，都是齿轮花键做好渗碳淬火，但渗碳有效硬化层的要求都是按齿轮的，不考虑花键，一般情况下，花键部都会渗穿。

cnszgong · 发表于 2016-3-31 12:43:53

秦时明月发表于 2016-3-31 10:23
现在有好多机械加工厂家为了省事，对一端是齿轮一端是花键结构的轴类，都是齿轮花键做好渗碳淬火，但渗碳 ...

真不敢想象这种零件在使用中会出现什么样的问题i。

cnszgong · 发表于 2016-3-31 12:43:56

秦时明月发表于 2016-3-31 10:23
现在有好多机械加工厂家为了省事，对一端是齿轮一端是花键结构的轴类，都是齿轮花键做好渗碳淬火，但渗碳 ...

真不敢想象这种零件在使用中会出现什么样的问题i。

孤鸿踏雪 · 发表于 2016-4-1 11:10:50

cnszgong 发表于 2016-3-30 09:59
如果说是这样的零件整体渗碳淬火，那加工工艺就错了。

错在何处？

孤鸿踏雪 · 发表于 2016-4-1 11:11:15

cnszgong 发表于 2016-3-30 12:30
应该是这样的。整体渗碳淬火是错的。

整体渗碳淬一定是技术要求使然

孤鸿踏雪 · 发表于 2016-4-1 11:11:44

fjg 发表于 2016-3-30 12:27
干过类似零件，上面渗碳淬火，下面花键是中频感应的！

这类产品整体渗碳淬火的也很多

孤鸿踏雪 · 发表于 2016-4-1 11:12:03

fjg 发表于 2016-3-30 12:27
干过类似零件，上面渗碳淬火，下面花键是中频感应的！

这类产品整体渗碳淬火的也很多

孤鸿踏雪 · 发表于 2016-4-1 11:12:08

fjg 发表于 2016-3-30 12:27
干过类似零件，上面渗碳淬火，下面花键是中频感应的！

这类产品整体渗碳淬火的也很多

孤鸿踏雪 · 发表于 2016-4-1 11:16:27

cnszgong 发表于 2016-3-31 07:50
如果这个零件的齿部和花键部位加工好后整体渗碳淬火，那么对于模数较大的齿部来说、这花键也太小了，这两 ...

这个要根据技术要求来确定。这类产品要求整体渗碳淬火的并不稀奇。关键是表面硬度在什么位置检测！如果没有特殊要求，硬化层一般按齿轮的标准检测；也有些产品会规定花键位置键齿根部以下的硬化层深度

孤鸿踏雪 · 发表于 2016-4-1 11:16:33

cnszgong 发表于 2016-3-31 07:50
如果这个零件的齿部和花键部位加工好后整体渗碳淬火，那么对于模数较大的齿部来说、这花键也太小了，这两 ...

这个要根据技术要求来确定。这类产品要求整体渗碳淬火的并不稀奇。关键是表面硬度在什么位置检测！如果没有特殊要求，硬化层一般按齿轮的标准检测；也有些产品会规定花键位置键齿根部以下的硬化层深度

孤鸿踏雪 · 发表于 2016-4-1 11:17:02

秦时明月发表于 2016-3-31 10:23
现在有好多机械加工厂家为了省事，对一端是齿轮一端是花键结构的轴类，都是齿轮花键做好渗碳淬火，但渗碳 ...

花键相当于小模数齿轮的感应淬火——全齿硬化

孤鸿踏雪 · 发表于 2016-4-1 11:18:26

cnszgong 发表于 2016-3-31 12:43
真不敢想象这种零件在使用中会出现什么样的问题i。

你是担心花键齿因为全齿硬化或断齿、打齿吗？龚兄多虑了，我们做过很多国外产品尚且如此要求呢。

秦时明月 · 发表于 2016-4-1 13:26:34

孤鸿踏雪发表于 2016-4-1 11:17
花键相当于小模数齿轮的感应淬火——全齿硬化

现风电输出齿轮轴有两种工艺过程：一种铣好花键和齿，按齿要求渗碳淬火有效硬化层，渗碳后磨齿及花键，花键肯定是渗穿了；另一种是只铣齿，花键部位防渗，渗碳淬火后磨齿、铣花键。

cnszgong · 发表于 2016-4-1 13:27:59

秦时明月发表于 2016-4-1 13:26
现风电输出齿轮轴有两种工艺过程：一种铣好花键和齿，按齿要求渗碳淬火有效硬化层，渗碳后磨齿及花键，花 ...

然后花键部位感应淬火。

秦时明月 · 发表于 2016-4-1 13:31:02

cnszgong 发表于 2016-4-1 13:27
然后花键部位感应淬火。

花键部位不做感应淬火.

cnszgong · 发表于 2016-4-1 13:36:30

秦时明月发表于 2016-4-1 13:31
花键部位不做感应淬火.

哦
如果说是低碳高合金渗碳钢，并且花键部位经过机加工后的表面硬度能达到大于45HRC的话，那确实可以省掉这一步。

fjg · 发表于 2016-4-2 00:15:20

孤鸿踏雪发表于 2016-4-1 11:16
这个要根据技术要求来确定。这类产品要求整体渗碳淬火的并不稀奇。关键是表面硬度在什么位置 ...

嗯嗯，谢谢杨工指教！

hnhxslr · 发表于 2016-4-4 11:37:54

沧海一声笑发表于 2016-3-29 18:41
请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式 ...

谢谢

hnhxslr · 发表于 2016-4-4 11:41:49

沧海一声笑发表于 2016-3-29 18:41
请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式 ...

装炉量约850-900公斤，装炉就是花键一端向下的（如图一样），分级油冷却，慢速搅拌

hnhxslr · 发表于 2016-4-4 11:42:46

沧海一声笑发表于 2016-3-29 18:41
请问是这个部位吗？？请楼主继续补充相关信息，比如材质，技术要求，设备，装炉量，装炉方式 ...

不是，上面的那个小台阶处硬度低

hnhxslr · 发表于 2016-4-4 11:43:20

cnszgong 发表于 2016-3-29 19:12
其实我还是想问一下，这个零件的花键部位是否是加工好以后和齿部一起渗碳的？ ...

是的

hnhxslr · 发表于 2016-4-4 11:44:27

独语斜阑发表于 2016-3-30 08:23
考虑过冷却时间的影响没有？

冷去时间为20分钟后出油

hnhxslr · 发表于 2016-4-4 11:45:30

cnszgong 发表于 2016-3-30 09:59
如果说是这样的零件整体渗碳淬火，那加工工艺就错了。

大侠请讲讲您的思路和看法，谢谢！

cnszgong · 发表于 2016-4-4 11:46:35

hnhxslr 发表于 2016-4-4 11:43
是的

能否试试花键朝上摆放？

hnhxslr · 发表于 2016-4-4 11:46:52

fjg 发表于 2016-3-30 12:27
干过类似零件，上面渗碳淬火，下面花键是中频感应的！

操作工步如何进行可以具体讲讲吗？谢谢！

hnhxslr · 发表于 2016-4-4 11:51:28

cnszgong 发表于 2016-3-31 07:50
如果这个零件的齿部和花键部位加工好后整体渗碳淬火，那么对于模数较大的齿部来说、这花键也太小了，这两 ...

讲的没有问题，实际也是这样，主要是符合图纸就ok，图纸要求有差别，这样整体淬火可以满足。问题是大端小台阶处硬度低，不均匀与装炉位置没有规律。

hnhxslr · 发表于 2016-4-4 11:53:14

秦时明月发表于 2016-3-31 10:23
现在有好多机械加工厂家为了省事，对一端是齿轮一端是花键结构的轴类，都是齿轮花键做好渗碳淬火，但渗碳 ...

还好花键部位没有渗穿。

hnhxslr · 发表于 2016-4-4 11:57:35

cnszgong 发表于 2016-4-4 11:46
能否试试花键朝上摆放？

结果没有差异

cnszgong · 发表于 2016-4-4 12:07:19

hnhxslr 发表于 2016-4-4 11:57
结果没有差异

也许对这个部位来说，你的淬火冷却时间不够呢！
观察一下零件淬火完成后，零件出油时哪个部位还在冒烟！

fjg · 发表于 2016-4-4 12:43:08

hnhxslr 发表于 2016-4-4 11:46
操作工步如何进行可以具体讲讲吗？谢谢！

哦哦，先渗碳呗，然后机加，最后才是感应淬火！

cnszgong · 发表于 2016-4-4 12:45:04

cnszgong 发表于 2016-4-4 12:07
也许对这个部位来说，你的淬火冷却时间不够呢！
观察一下零件淬火完成后，零件出油时哪个部位还在冒烟！ ...

如果有手持式红外线测温仪，在零件淬火20分钟完成后，零件从淬火油中取出时用测温仪测量零件几个部位的温度，发现零件的某个部位的温度相对于其它部位来说温度还是蛮高的。

hnhxslr · 发表于 2016-4-4 16:40:14

cnszgong 发表于 2016-4-4 12:07
也许对这个部位来说，你的淬火冷却时间不够呢！
观察一下零件淬火完成后，零件出油时哪个部位还在冒烟！ ...

多用炉无法看到的

hnhxslr · 发表于 2016-4-4 16:41:40

fjg 发表于 2016-4-4 12:43
哦哦，先渗碳呗，然后机加，最后才是感应淬火！

渗碳后淬火你怎么保证花键端不淬火呢？防渗剂？

hnhxslr · 发表于 2016-4-4 16:44:37

cnszgong 发表于 2016-4-4 12:45
如果有手持式红外线测温仪，在零件淬火20分钟完成后，零件从淬火油中取出时用测温仪测量零件几个部位的温 ...

大侠无法做到啊，炉子密封的啊

cnszgong · 发表于 2016-4-4 16:58:32

hnhxslr 发表于 2016-4-4 16:44
大侠无法做到啊，炉子密封的啊

延长淬火时间这个可以做。

cnszgong · 发表于 2016-4-4 17:01:28

hnhxslr 发表于 2016-4-4 16:41
渗碳后淬火你怎么保证花键端不淬火呢？防渗剂？

我做过的这种齿轮和花键在一起的零件（或者双联齿轮）它们都要求齿轮和花键（双联齿轮两个大小模数不一样）双硬度的。

fjg · 发表于 2016-4-4 17:01:49

hnhxslr 发表于 2016-4-4 16:41
渗碳后淬火你怎么保证花键端不淬火呢？防渗剂？

花键部分应该渗碳后再滚的！渗碳只是上面部分！
