令人大跌眼镜的“活塞杆法兰内部裂纹”！

shlcy · 发表于 2013-4-16 14:34:12

本帖最后由 shlcy 于 2013-4-17 16:56 编辑

令人大跌眼镜的“活塞杆法兰内部裂纹”！
近日朋友公司活塞杆出现批量裂纹，比例接近100%。
工序简述：车法兰盘1、车杆身2——焊接——调质——精加工
在调质后精加工法兰盘端面过程发现批量内部裂纹！

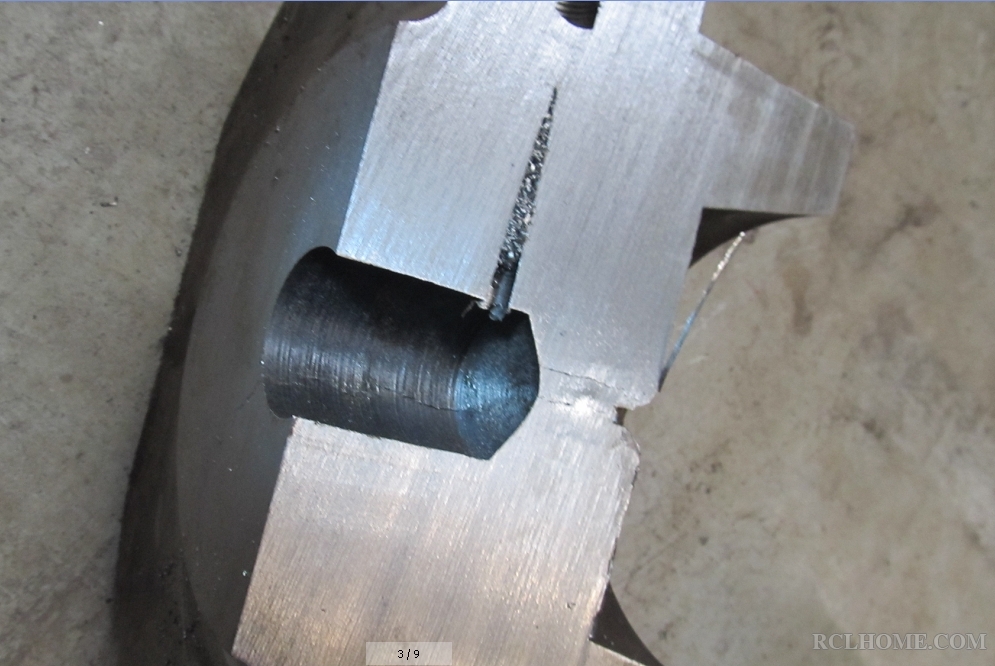

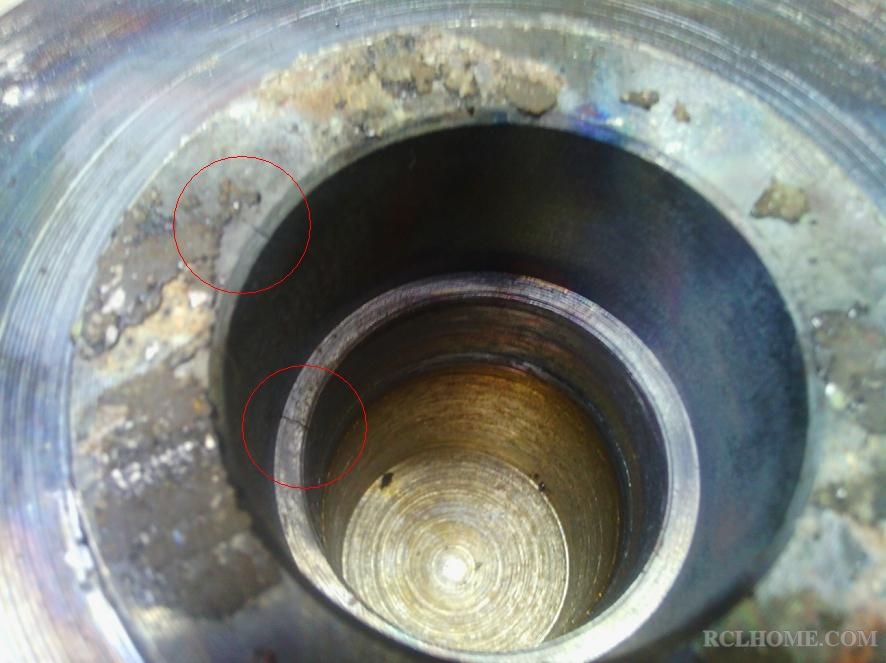

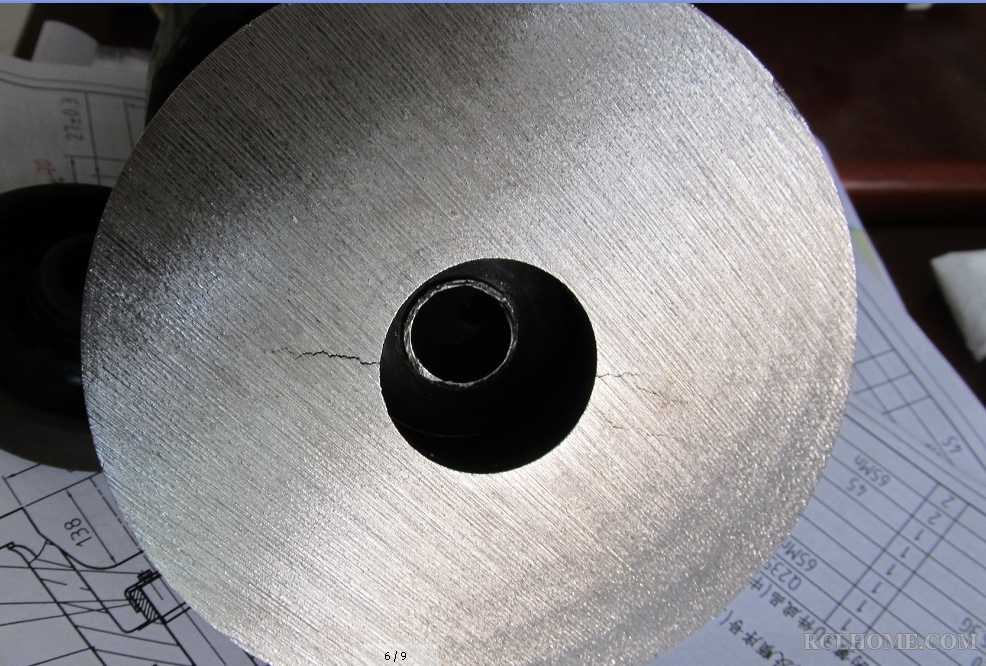

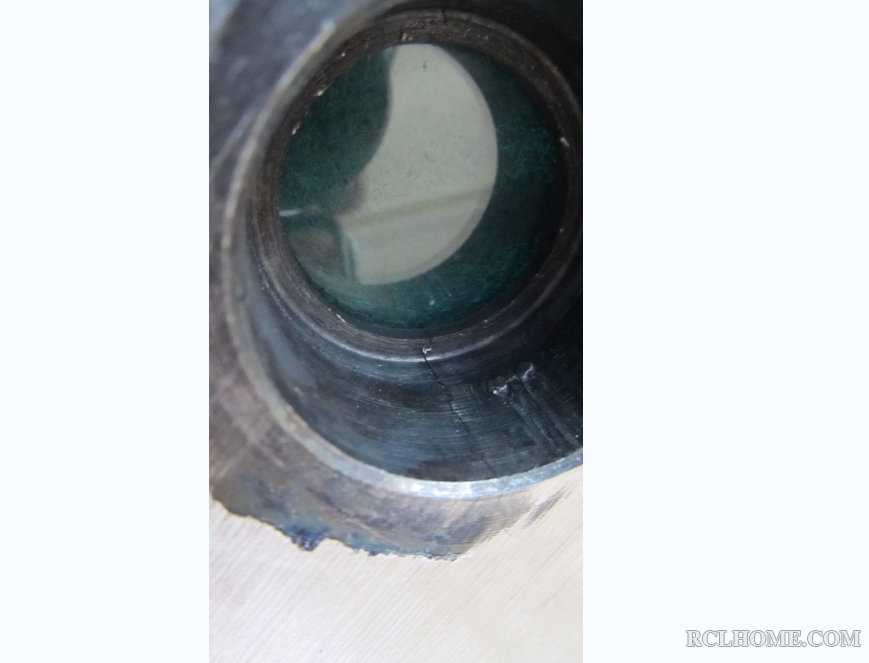

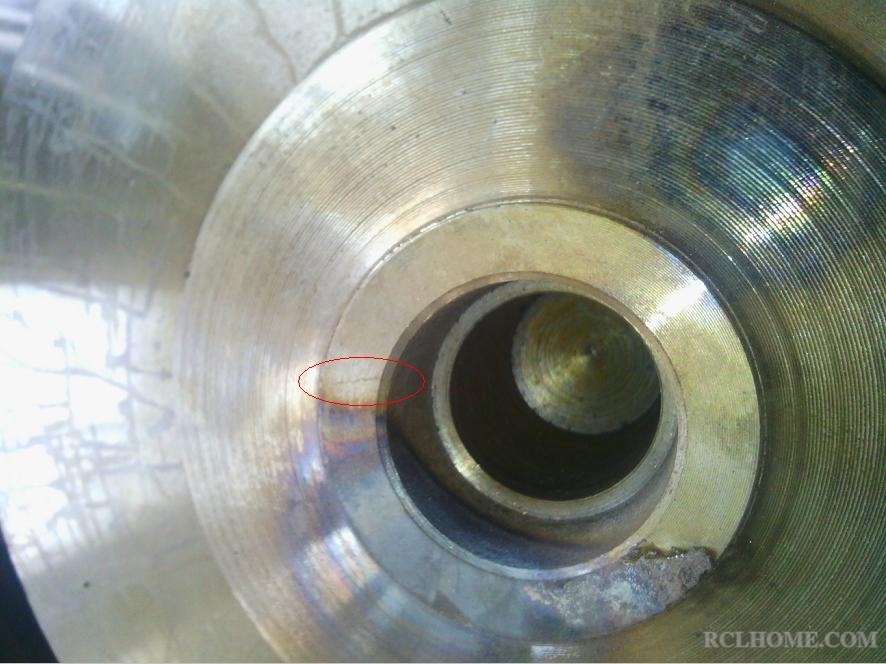

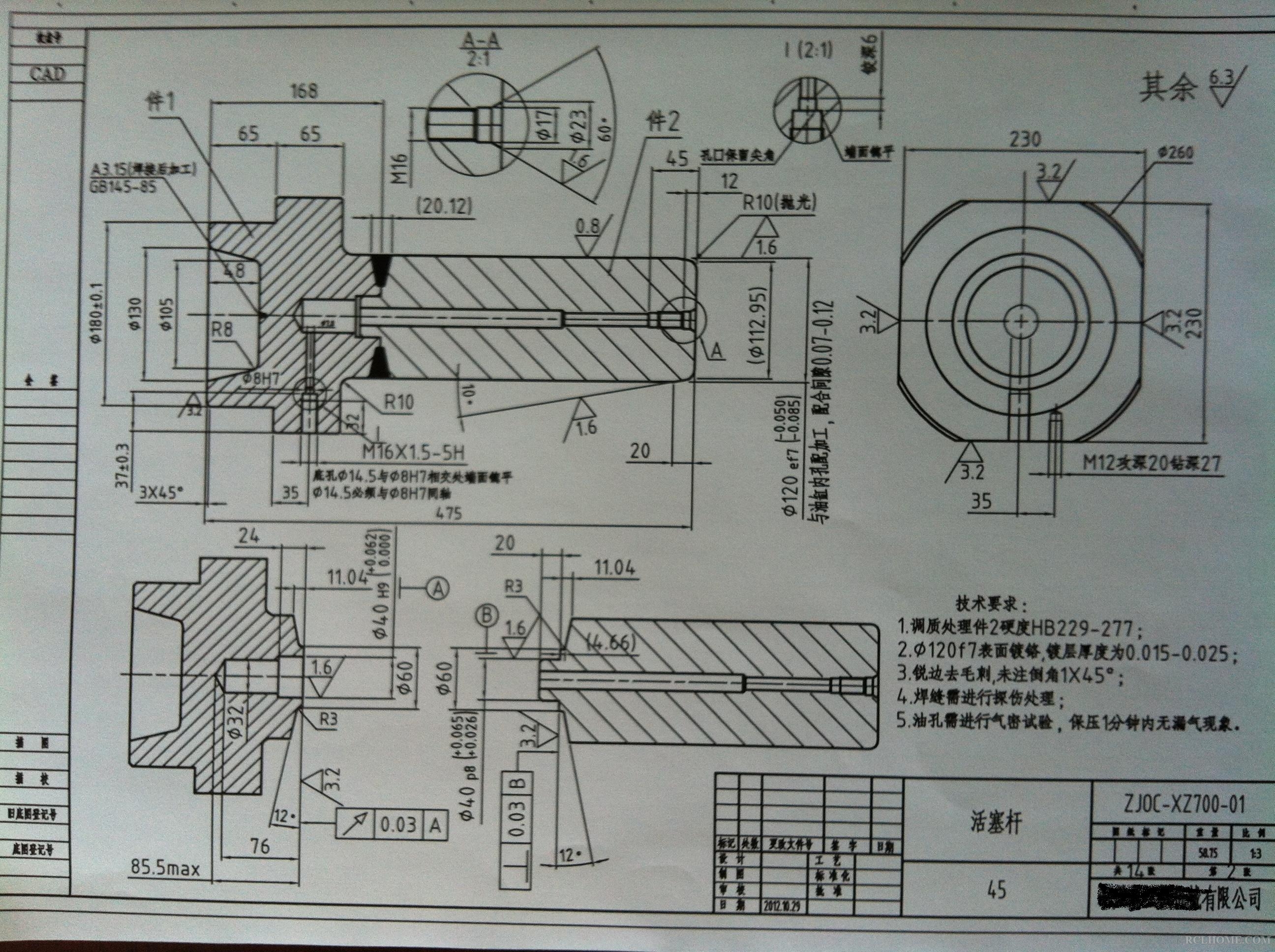

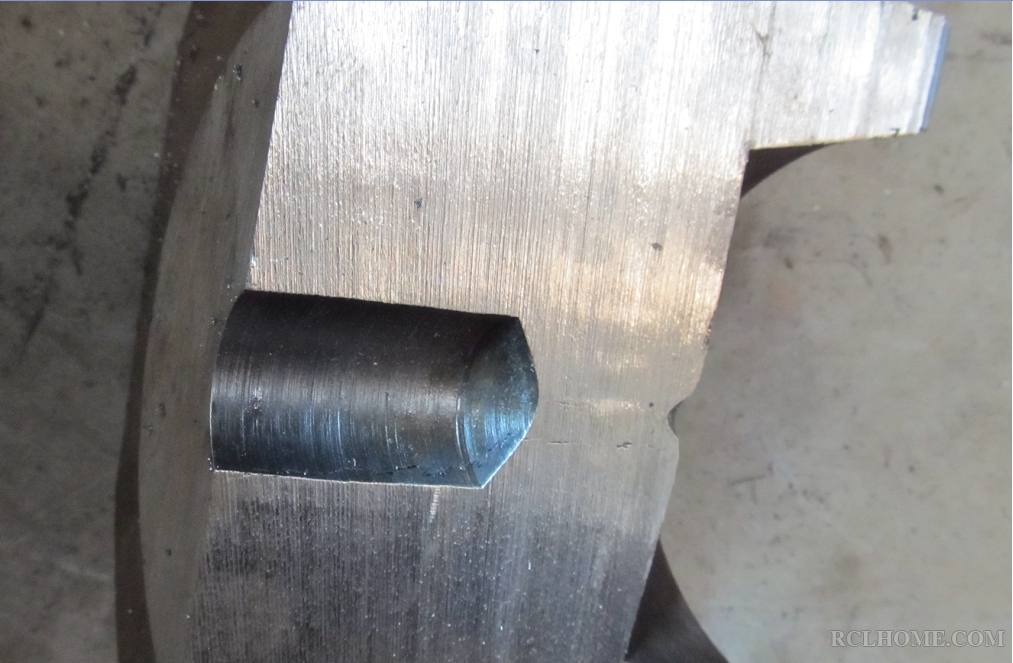

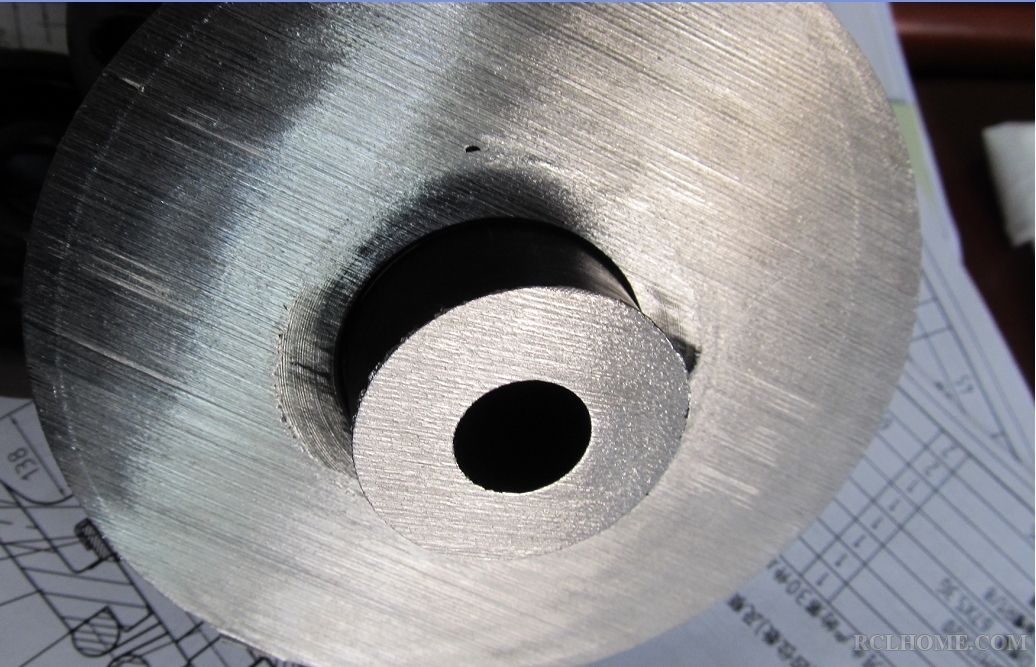

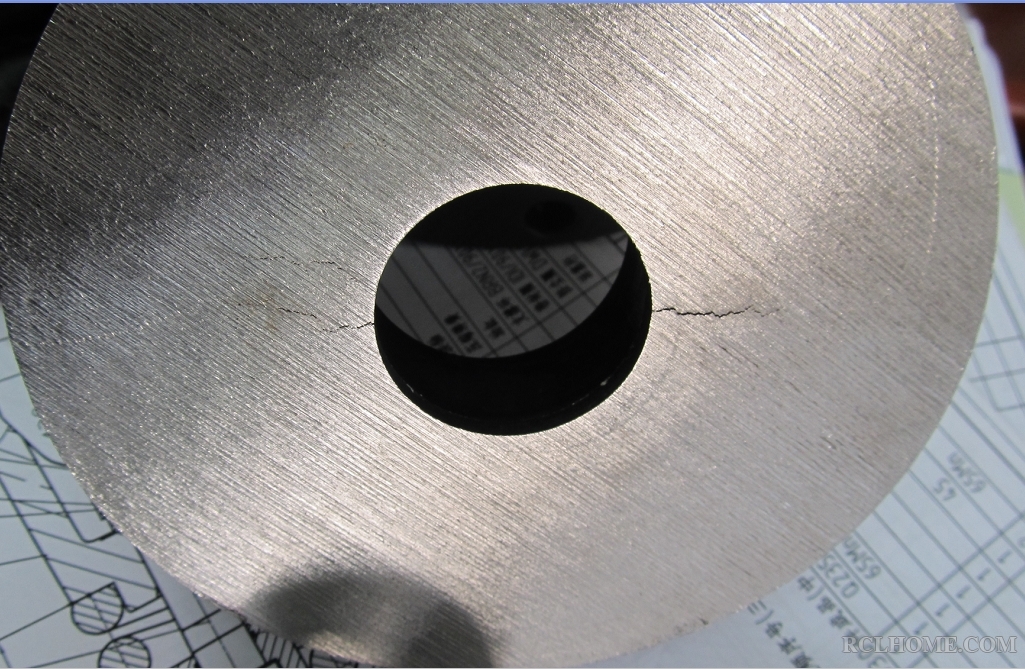

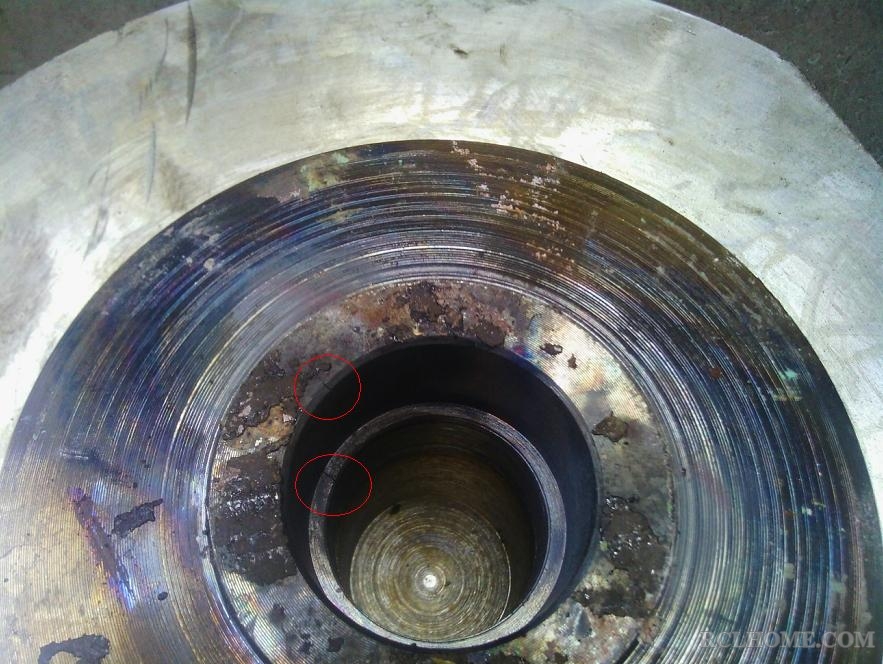

产品图纸、裂纹照片如下：

sbm197873 · 发表于 2013-4-16 16:28:55

刘工，焊接后是否需要去应力退火？

shlcy · 发表于 2013-4-16 16:44:37

sbm197873 发表于 2013-4-16 16:28

登录/注册后可看大图

刘工，焊接后是否需要去应力退火？

我到该公司了解了工艺过程，焊接后没有进行去应力退火。（我曾经要求该公司相关人员制定工艺路线时焊接后进行去应力处理）

秦时明月 · 发表于 2013-4-16 16:45:57

shlcy 发表于 2013-4-16 16:44

登录/注册后可看大图

我到该公司了解了工艺过程，焊接后没有进行去应力退火。（我曾经要求该公司相关人员制定工艺路线时焊接后 ...

是否恒力的产品？

搬运工 · 发表于 2013-4-16 16:47:02

岂不是责任事故！

shlcy · 发表于 2013-4-16 16:51:28

秦楼明月发表于 2013-4-16 16:45

登录/注册后可看大图

是否恒力的产品？

知名工程机械企业配件。

shlcy · 发表于 2013-4-16 16:52:27

本帖最后由 shlcy 于 2013-4-16 16:53 编辑

搬运工发表于 2013-4-16 16:47

登录/注册后可看大图

岂不是责任事故！

扯皮将近10天了

焊接后没有去应力、过盈配合尺寸不当、。。。

江南刀客 · 发表于 2013-4-16 16:53:08

提示: 作者被禁止或删除内容自动屏蔽

shlcy · 发表于 2013-4-16 16:55:43

江南刀客发表于 2013-4-16 16:53

登录/注册后可看大图

试制加工阶段?还是批量阶段? 极限配合公差(过盈)0.065mm,应力在焊接与调质时的释放是否需要验证? ...

极限配合公差(过盈)0.065mm外协热处理单位提出过盈量偏大！
已是小批量供货。

sbm197873 · 发表于 2013-4-16 16:55:50

秦楼明月发表于 2013-4-16 16:45

登录/注册后可看大图

是否恒力的产品？

该公司不是有电镜吗？扫描看看啥。

shlcy · 发表于 2013-4-16 16:58:14

sbm197873 发表于 2013-4-16 16:55

登录/注册后可看大图

该公司不是有电镜吗？扫描看看啥。

不是配套恒力的产品。

江南刀客 · 发表于 2013-4-16 19:34:49

提示: 作者被禁止或删除内容自动屏蔽

shlcy · 发表于 2013-4-18 11:21:18

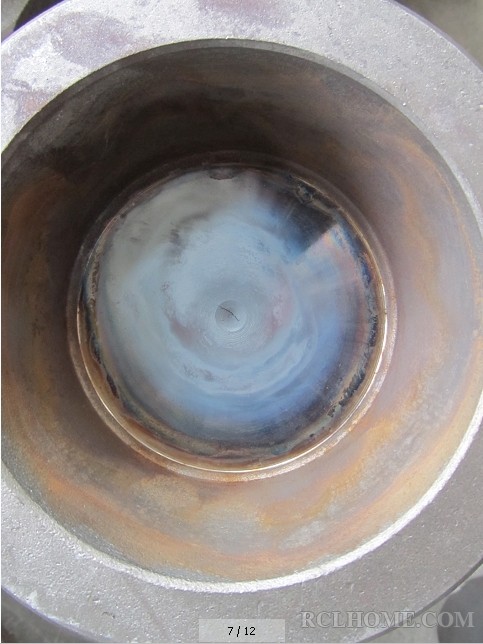

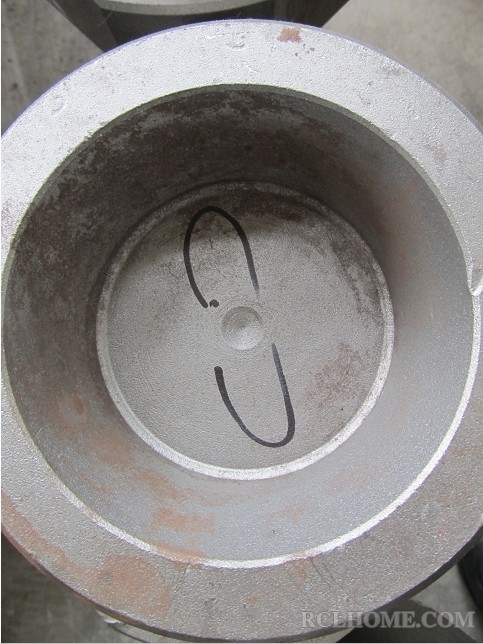

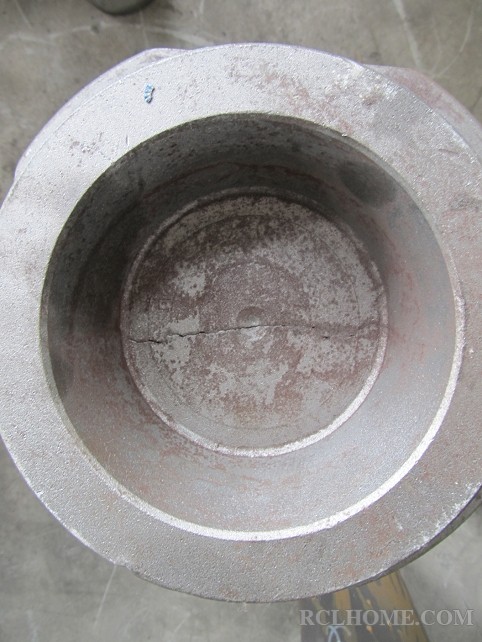

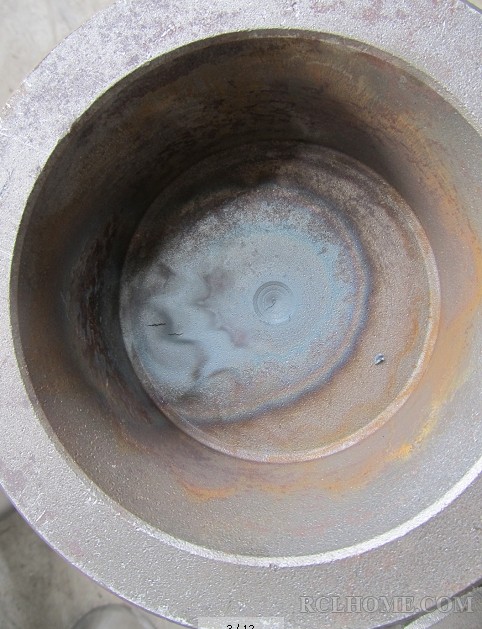

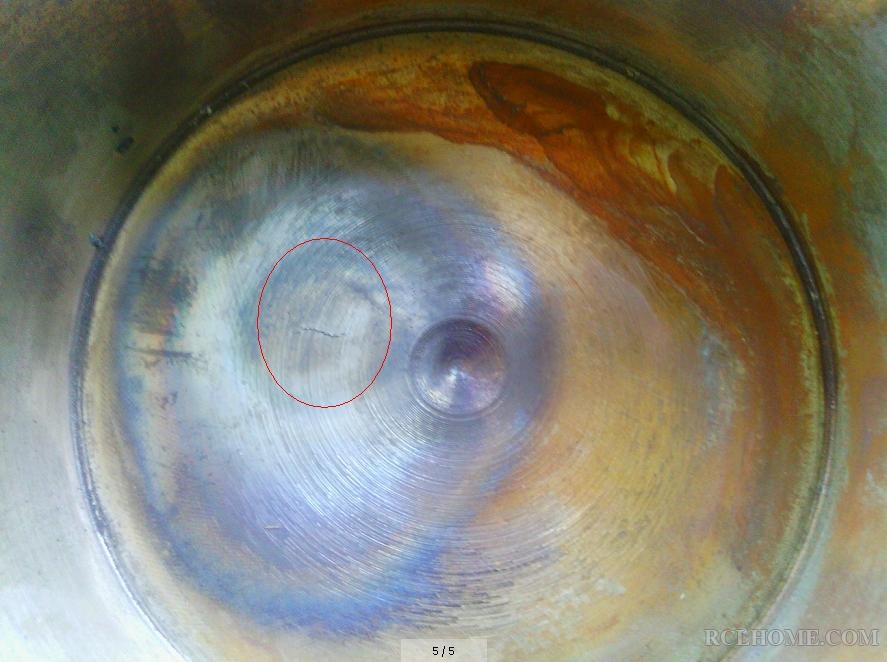

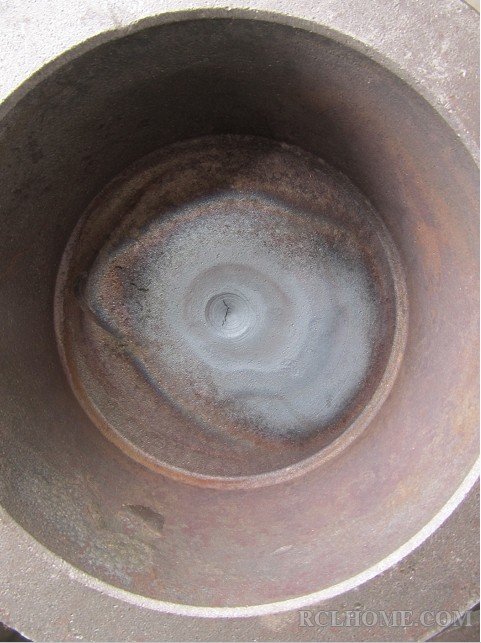

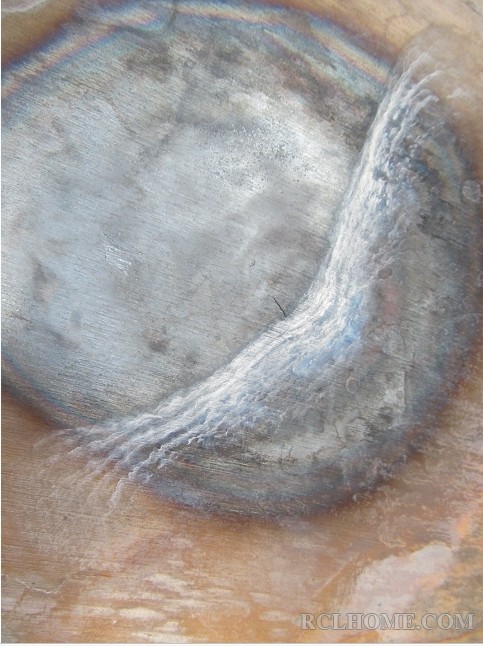

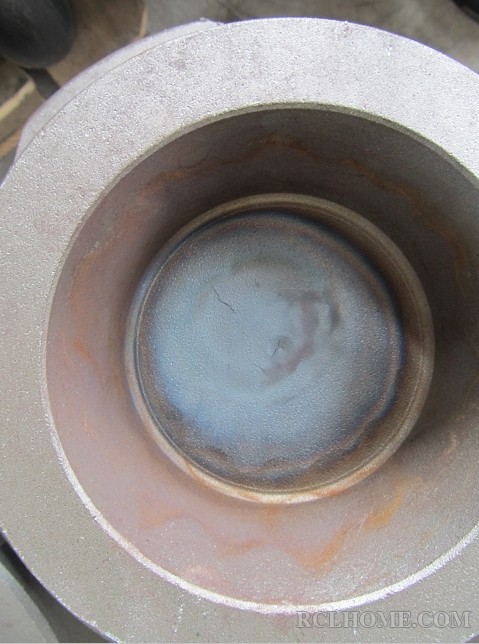

所以使用大跌眼镜，在检查未加工法兰盘圆钢毛坯（已下料待加工）发现了裂纹：

sbm197873 · 发表于 2013-4-18 12:05:34

shlcy 发表于 2013-4-18 11:21

登录/注册后可看大图

所以使用大跌眼镜，在检查未加工法兰盘圆钢毛坯（已下料待加工）发现了裂纹：

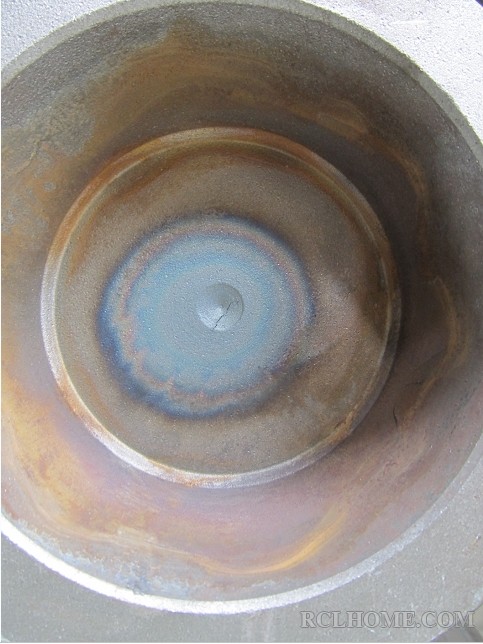

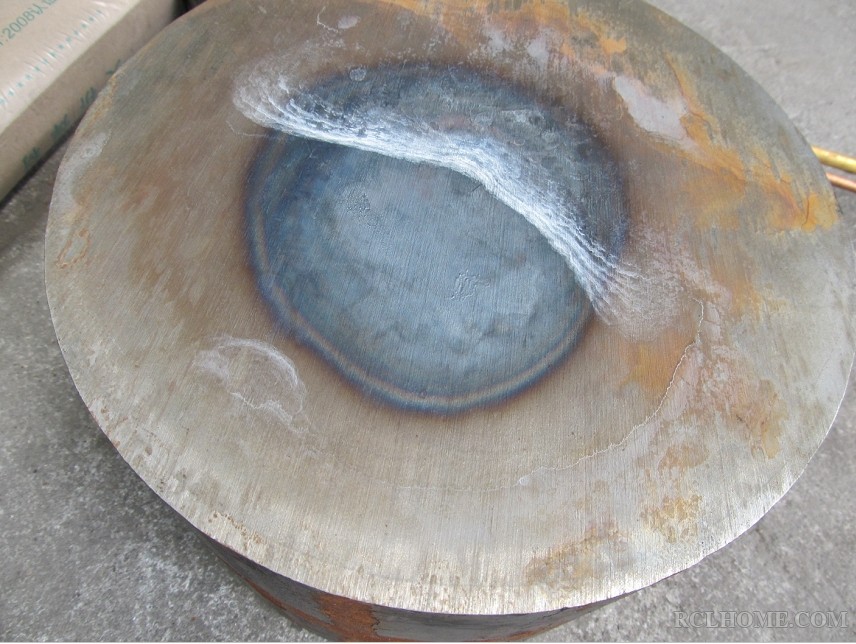

蓝一块，白一块。是回火色还是其他？

shlcy · 发表于 2013-4-18 12:44:41

sbm197873 发表于 2013-4-18 12:05

登录/注册后可看大图

蓝一块，白一块。是回火色还是其他？

那是钳工用乙炔火焰（去除油污）烤的！

sbm197873 · 发表于 2013-4-21 11:13:53

刘工，此件失效分析报告出来没有，最终结论？

shlcy · 发表于 2013-4-21 12:01:19

sbm197873 发表于 2013-4-21 11:13

登录/注册后可看大图

刘工，此件失效分析报告出来没有，最终结论？

该公司已向圆钢供应商交涉。

Wangqinghua196 · 发表于 2013-4-25 21:44:17

这种现象不奇怪！

shlcy · 发表于 2013-7-25 16:33:06

今天上午接到该公司打来的电话，换了一家钢厂的圆钢三个月了，又出现了批量圆钢坯料裂纹！{:soso_e135:}

小子不赖 · 发表于 2013-7-25 20:47:06

shlcy 发表于 2013-7-25 16:33
今天上午接到该公司打来的电话，换了一家钢厂的圆钢三个月了，又出现了批量圆钢坯料裂纹！ ...

看来这个零件的原材料毛坯件不好做啊！呵呵！

shlcy · 发表于 2013-7-26 08:00:54

把图片传上来
