求助：关于模具淬火硬度及尺寸问题

青竹 · 发表于 2013-6-17 13:25:44

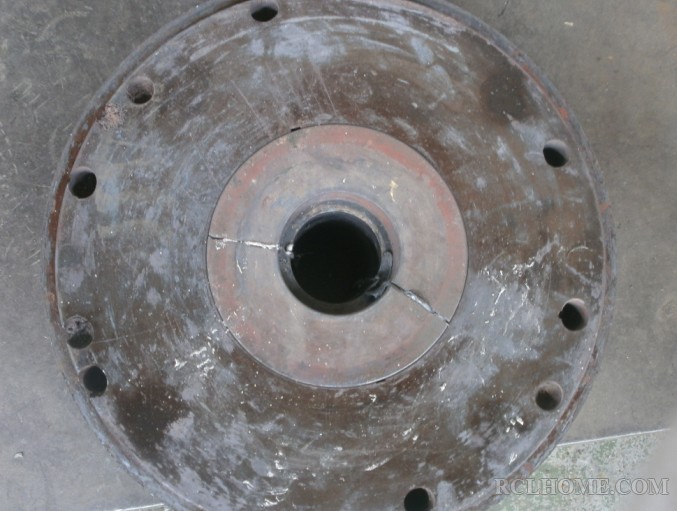

最近裂了几个模具，如图所示，大部分都是里面的模芯爆裂。里面模芯的材料是3Cr2W8V，外套的材料是H13。淬火硬度都是在52-53HRC之间。里面模芯的外径是130.3mm，外套的外径是300mm，内径130mm，这个模具是用来热挤压的，温度大概是550摄氏度，压强有15MPa。请问各位专业人士，材料的选择及淬火硬度有问题吗？还有里面的模芯和外套的内径应该相差多少比较合适呢，我们的一般是里面的比外面的大0-50丝。

吉祥如意 · 发表于 2013-6-17 13:58:24

1. 此模具工作的时间有多久；
2. 内外模具的组合方法。

青竹 · 发表于 2013-6-17 14:12:57

吉祥如意发表于 2013-6-17 13:58
1. 此模具工作的时间有多久；
2. 内外模具的组合方法。

有的使用一天就裂了，最长不会超过一个星期。
组合方法和简单，内模具直接套进去。

吉祥如意 · 发表于 2013-6-17 14:17:47

青竹发表于 2013-6-17 14:12
有的使用一天就裂了，最长不会超过一个星期。
组合方法和简单，内模具直接套进去。 ...

采用过盈配合吗？内模冷冻后装进去？

青竹 · 发表于 2013-6-17 15:39:46

吉祥如意发表于 2013-6-17 14:17
采用过盈配合吗？内模冷冻后装进去？

对的，采用过盈配合。里面的模芯尺寸一般是比外模具的孔大30丝-50丝。升温到500摄氏度的时候套进去。

吉祥如意 · 发表于 2013-6-17 15:47:50

个人认为：
1. 从图片看，属于外力致开裂；
2. 质疑配合参数不当，造成模具的内应力过大。可否修正一下配合尺寸。

清淡 · 发表于 2013-6-17 19:15:46

以前一直采用的是此种材料，此种方法装备的吗？

shaod · 发表于 2013-6-17 20:10:09

本帖最后由 shaod 于 2013-6-17 20:14 编辑

过盈量在0.8-1mm，外套加热，锥角配合，油压机压入。具体措施可短信联系，收费的。
3Cr2W8V淬火到52-53HRC？怎么处理的呢？

Wangqinghua196 · 发表于 2013-6-17 20:24:10

0.3mm的过盈量是不是小了？计算过强度没有，还是经验法选取的？

Wangqinghua196 · 发表于 2013-6-17 20:25:12

外套的材料是H13，50HRC以上合理吗？

Wangqinghua196 · 发表于 2013-6-17 20:26:02

本帖最后由 Wangqinghua196 于 2013-6-17 20:50 编辑

从图片看，初步判断是过盈量小,外套硬度高的原因。

Wangqinghua196 · 发表于 2013-6-17 20:29:33

这里纠正一个错误的认识：不是硬度越硬越好，要合理的硬度。
热处理的指标不仅仅是硬度，还有韧性、热硬性等，不能偏废。

青竹 · 发表于 2013-6-18 09:30:38

清淡发表于 2013-6-17 19:15
以前一直采用的是此种材料，此种方法装备的吗？

对的，以前都是这样做的，以前的一般能用三个月。今年三月份开始大规模爆裂。前几天一个同行看了说可能是我们的升温系统坏了，温度过高，导致模具回火了。

青竹 · 发表于 2013-6-18 09:32:03

shaod 发表于 2013-6-17 20:10
过盈量在0.8-1mm，外套加热，锥角配合，油压机压入。具体措施可短信联系，收费的。
3Cr2W8V淬火到52-53HRC ...

淬火是专业的淬火公司帮我们弄的，具体的淬火工艺我也不是很清楚。

青竹 · 发表于 2013-6-18 09:42:49

Wangqinghua196 发表于 2013-6-17 20:24
0.3mm的过盈量是不是小了？计算过强度没有，还是经验法选取的？

请赐教如何计算强度？压强是15-18MPa。

青竹 · 发表于 2013-6-18 09:44:04

吉祥如意发表于 2013-6-17 15:47
个人认为：
1. 从图片看，属于外力致开裂；
2. 质疑配合参数不当，造成模具的内应力过大。可否修正一下配合 ...

谢谢!

Wangqinghua196 · 发表于 2013-6-18 10:18:56

青竹发表于 2013-6-18 09:42
请赐教如何计算强度？压强是15-18MPa。

挤压筒外套与内套选用4Cr5MoSiV1或3Cr2W8V电渣重熔钢锻造坯料，不允许出现白点等缺陷，在粗加工之后必须进行调质处埋，最终热处理是淬火、2～3次回火。外套37～40 HRC，内套HRC为45～48。（摘录）

青竹 · 发表于 2013-6-19 10:10:45

Wangqinghua196 发表于 2013-6-18 10:18
挤压筒外套与内套选用4Cr5MoSiV1或3Cr2W8V电渣重熔钢锻造坯料，不允许出现白点等缺陷，在粗加工之后必须 ...

请问上面摘录中的内外套硬度是适合挤压铝合金吗？我们是生产银基钎焊材料和黄铜。这个硬度适合吗？

搬运工 · 发表于 2013-6-19 11:08:14

青竹发表于 2013-6-19 10:10
请问上面摘录中的内外套硬度是适合挤压铝合金吗？我们是生产银基钎焊材料和黄铜。这个硬度适合吗？ ...

我认为至少是你目前模具的回火有问题，回火组织不对头，看硬度就知道。

Wangqinghua196 · 发表于 2013-6-19 12:13:09

青竹发表于 2013-6-19 10:10
请问上面摘录中的内外套硬度是适合挤压铝合金吗？我们是生产银基钎焊材料和黄铜。这个硬度适合吗？ ...

挤铜，3Cr2W8V可以放在51-53HRC。但热处理要正宗。

青竹 · 发表于 2013-6-19 12:38:05

Wangqinghua196 发表于 2013-6-19 12:13
挤铜，3Cr2W8V可以放在51-53HRC。但热处理要正宗。

能否提供一下3Cr2W8V的热处理工艺，谢谢。

浩然天地 · 发表于 2013-6-21 08:54:44

不同材质，膨胀系数差別需要考虑。
