热装温度，有经验的专家请给与意见

小坏孩 · 发表于 2013-11-12 13:57:08

我司现在接触比较大中型的齿轮轴，装配过盈量为0.2-0.24mm，齿轮轴单重是1.7t，需要吊车装配。装配直径400，结合长度440
请问，应该多少温度，才会装的很容易，还有，我纠结的是这个过盈配合还要有键的存在，这就增加的难度
我个人认为：此装配关系，加热后，孔与轴的间隙应该在0.35-0.4mm。也就是说，需要胀大0.55-0.6左右的量，我设定温度：220
不知可不可行？
专家请不吝赐教！！！

孤鸿踏雪 · 发表于 2013-11-12 14:01:38

我们用的热油温度在150°C左右，但要胀大0.55~0.60，这个温度可能不行

小坏孩 · 发表于 2013-11-12 14:09:23

孤鸿踏雪发表于 2013-11-12 14:01
我们用的热油温度在150°C左右，但要胀大0.55~0.60，这个温度可能不行

杨工说的是我定的220不行，还是说150°的油温不行？
150° 的油温我认为肯定是不行了，但是我感觉220°也不适合很高，不知道能不能达到张量？

孤鸿踏雪 · 发表于 2013-11-12 14:18:46

小坏孩发表于 2013-11-12 14:09
杨工说的是我定的220不行，还是说150°的油温不行？
150° 的油温我认为肯定是不行了，但是我感觉220°也 ...

你可以试试，我说的，我们公司热装的油温150°C胀量一般在0.20~0.30mm。至于你所讲的220°C，只要油的性能可以满足，当然会胀的更多一些

吉祥如意 · 发表于 2013-11-12 15:46:37

普通的机油我曾加热到250度（用油桶，电炉加热）用于特定的加热。
一要粘度要大点的，二是注意加热过程中的搅拌。

小坏孩 · 发表于 2013-11-12 15:49:24

吉祥如意发表于 2013-11-12 15:46
普通的机油我曾加热到250度（用油桶，电炉加热）用于特定的加热。
一要粘度要大点的，二是注意加热过程中的 ...

加热到250°之后，你有没有测量胀大多少啊？

吉祥如意 · 发表于 2013-11-12 15:51:38

小坏孩发表于 2013-11-12 15:49
加热到250°之后，你有没有测量胀大多少啊？

因为当时，不是用于装配，所以，没关心这个。
我只是提供一个用油加热的实例，希望能给你些小小的帮助。

小坏孩 · 发表于 2013-11-12 15:53:02

吉祥如意发表于 2013-11-12 15:46
普通的机油我曾加热到250度（用油桶，电炉加热）用于特定的加热。
一要粘度要大点的，二是注意加热过程中的 ...

机油的燃点是200°左右！！！
你怎么能加热到250呢？
不怕着火吗

吉祥如意 · 发表于 2013-11-12 15:54:50

小坏孩发表于 2013-11-12 15:53
机油的燃点是200°左右！！！
你怎么能加热到250呢？
不怕着火吗

冒烟，不着火。具体的机油型号好像是50号左右吧。

所以因为 · 发表于 2013-11-12 16:16:58

我们轴是不加热的，加热叶轮，温度400~450℃，台车炉加热。
曾经用过250℃，效果不好。

小坏孩 · 发表于 2013-11-12 16:22:36

所以因为发表于 2013-11-12 16:16
我们轴是不加热的，加热叶轮，温度400~450℃，台车炉加热。
曾经用过250℃，效果不好。 ...

我们也是加热齿轮，如果像你说的那么高温度，颜色，尺寸都变了，装配后就不能那么精了
我们这的精度都是0.00的，很高
所以，400-450的话，好像不行

shaod · 发表于 2013-11-12 16:26:08

低于回火温度加热试试吧

所以因为 · 发表于 2013-11-12 16:28:30

小坏孩发表于 2013-11-12 16:22
我们也是加热齿轮，如果像你说的那么高温度，颜色，尺寸都变了，装配后就不能那么精了
我们这的精度都是0 ...

因为我们叶轮是不考虑这些的，你的齿轮还应该考虑硬度的吧，温度是不能高的。

沧海一声笑 · 发表于 2013-11-12 18:19:37

循序渐进不同温度的试验，总有合适的了！

hongqk · 发表于 2013-11-12 22:27:46

合不合适做几个点的试验就知道了，结果出来了别忘了回来秀秀。

显示全部楼层 · 发表于 2013-11-12 23:09:37

提示: 作者被禁止或删除内容自动屏蔽

孤鸿踏雪 · 发表于 2013-11-13 09:11:55

吉祥如意发表于 2013-11-12 15:46
普通的机油我曾加热到250度（用油桶，电炉加热）用于特定的加热。
一要粘度要大点的，二是注意加热过程中的 ...

普通机油闪点多高？吉哥用这么高，不怕玩出火来？

吉祥如意 · 发表于 2013-11-13 09:13:47

孤鸿踏雪发表于 2013-11-13 09:11
普通机油闪点多高？吉哥用这么高，不怕玩出火来？

先找到危险点温度，在于实施心里有底。
当然要做好预防工件，场地及器材的准备。
重要的是选用粘度大的机油。220没有问题的。

孤鸿踏雪 · 发表于 2013-11-13 09:17:36

吉祥如意发表于 2013-11-13 09:13
先找到危险点温度，在于实施心里有底。
当然要做好预防工件，场地及器材的准备。
重要的是选用粘度大的机 ...

据介绍大连海威有一种工业油闪点高达320°C

吉祥如意 · 发表于 2013-11-13 09:22:34

孤鸿踏雪发表于 2013-11-13 09:17
据介绍大连海威有一种工业油闪点高达320°C

应该有的。
用油加热比较适合热装工艺，好处是很多的。

大虫 · 发表于 2013-11-13 10:05:39

杨工，油的闪点并非是自燃点

，闪点是蒸发的油烟到达一定浓度，可以被明火引到闪火的状态。所以哪怕到了闪点乃至燃点温度若无明火或高温引燃，并不一定会起火。

吉祥如意 · 发表于 2013-11-13 10:21:22

大虫发表于 2013-11-13 10:05
杨工，油的闪点并非是自燃点，闪点是蒸发的油烟到达一定浓度，可以被明火引到闪火的状态。所以哪 ...

除了油煮外，使用电加热应该也是可行的。

小坏孩 · 发表于 2013-11-13 10:24:14

qibao9891 发表于 2013-11-12 23:09
楼主没说什么材料。

估算一下：

这个热膨胀量公式我还有一点没有明白
我的那个齿轮轴外径是936，内径是400的，厚度是400的，这样算下来壁厚就是270的
如果按照你这公式的话，后面那个长度尺寸应该说我上面说的哪个？

显示全部楼层 · 发表于 2013-11-13 12:05:51

提示: 作者被禁止或删除内容自动屏蔽

小坏孩 · 发表于 2013-11-13 13:04:28

qibao9891 发表于 2013-11-13 12:05
壁厚=（936-400）/2=268

设 Δ=200℃*该温度区间的热膨胀系数。

不知道高工在这方面有没有过实战经验，这是理论的
有没有实例来验证这个公式的准确度呢，上下差会差多少呢？

显示全部楼层 · 发表于 2013-11-13 17:38:13

提示: 作者被禁止或删除内容自动屏蔽

cnszgong · 发表于 2013-11-13 17:59:57

热装在我们这里不归热处理管辖.,它属于装配工段. 不过他们加热零件的温度通常只能在最终热处理回火温度以下.

小坏孩 · 发表于 2013-11-13 21:37:14

qibao9891 发表于 2013-11-13 17:38
没有装过这么大的，只有小直径的经验。最大也就内径200左右，重量几十斤的，比你的小的多了。
所以，这次 ...

专家您太谦虚了！！
从你的回复就能看出来，您是一位经验丰富的专家
我也是第一次接这么大的装配任务，以前小的都是很简单，随便烤烤就进去了
但是现在这个过盈量很大，而且重量很大，机器操作远不及人手操作灵活，所以这也是一难点

小坏孩 · 发表于 2013-11-13 21:39:30

cnszgong 发表于 2013-11-13 17:59
热装在我们这里不归热处理管辖.,它属于装配工段. 不过他们加热零件的温度通常只能在最终热处理回火温度以下 ...

温度很容易，但是就像我前面说的，保证装配顺利，工件的尺寸还得保证，都是0.00级的，这对温度要求是非常严格的，再说，温度对工件表面颜色的影响也是很大的，这都是我们不允许出现的。所以就显得非常的棘手啊

春山热处理 · 发表于 2013-11-17 19:15:57

我热装的是小件，直径在80以下，也是用这个膨胀量公式，膨胀系数我一般按1.2计算，加热用回火炉。实际使用效果不错。

孤鸿踏雪 · 发表于 2013-11-18 16:50:55

大虫发表于 2013-11-13 10:05
杨工，油的闪点并非是自燃点，闪点是蒸发的油烟到达一定浓度，可以被明火引到闪火的状态。所以哪 ...

是的，一般闪点略低于燃点

浩然天地 · 发表于 2013-12-2 14:43:51

有膨胀系数，查一下，计算，然后再考虑转移时间。

苏治光 · 发表于 2013-12-2 15:11:53

你的工件有这么大，热套的工件没这么大吧，可以反过来套

cnszgong · 发表于 2014-10-23 18:54:35

qibao9891 发表于 2013-11-13 12:05
壁厚=（936-400）/2=268

设 Δ=200℃*该温度区间的热膨胀系数。

有没有出现过过瘾配合异常的情况：比如齿轮和轴热装后，搁置一段时间，齿轮开裂的情况，也就是说裂纹从齿轮的内孔开始向外开裂。

小袁 · 发表于 2014-10-23 20:50:35

qibao9891 发表于 2013-11-13 17:38
没有装过这么大的，只有小直径的经验。最大也就内径200左右，重量几十斤的，比你的小的多了。
所以，这次 ...

记得以前搞装配热装，有时候真的是要不哐当一下到位，要不抱死，出现抱死真是头疼。

fjg · 发表于 2014-10-23 20:57:11

小袁发表于 2014-10-23 20:50
记得以前搞装配热装，有时候真的是要不哐当一下到位，要不抱死，出现抱死真是头疼。 ...

热装，只要位置对准，加热膨胀充分都没什么问题的！我司经常干这些，小到几斤，大的到3吨的都装过，干了三年，就有次，因为加热不充分，装到一半抱死了，最后转到锻造厂给压出来的！

cnszgong · 发表于 2014-10-23 21:32:45

fjg 发表于 2014-10-23 20:57
热装，只要位置对准，加热膨胀充分都没什么问题的！我司经常干这些，小到几斤，大的到3吨的都装过，干了 ...

有没有见过热装很顺利，但热装后产品开裂的情况。裂纹源在齿轮内孔和轴的配合处（即轴和齿轮内孔的结合部）？

fjg · 发表于 2014-10-24 11:10:57

cnszgong 发表于 2014-10-23 21:32
有没有见过热装很顺利，但热装后产品开裂的情况。裂纹源在齿轮内孔和轴的配合处（即轴和齿轮内孔的结合部 ...

没有，我们这边基本上都装的是渗碳淬火后的齿轮，基本热装的温度没超过低回的温度！还有一种轮毂的热装温度也就300度，没碰到您说的那种情况，不知道装配车间碰到过没，这种情况出现应该不属于热装的错，我更情愿相信是材料的回火脆性导致的！

cnszgong · 发表于 2014-10-24 18:30:07

fjg 发表于 2014-10-24 11:10
没有，我们这边基本上都装的是渗碳淬火后的齿轮，基本热装的温度没超过低回的温度！还有一种轮毂的热装温 ...

我说的就是渗碳淬火齿轮。

显示全部楼层 · 发表于 2014-10-26 23:01:15

提示: 作者被禁止或删除内容自动屏蔽

龟山淬火 · 发表于 2014-10-27 06:08:58

我装过直径一百的轴，油温二百二拾度，变压器油过盈量十三个丝很好装，45 钢
来自: 微社区

cnszgong · 发表于 2014-10-28 18:05:49

本帖最后由 cnszgong 于 2014-10-28 18:10 编辑

qibao9891 发表于 2014-10-26 23:01
我装的大多是模具的预应力套，少部分是轴套类，没有渗碳齿轮和轴热装的经验。

从力学角度来分析的话，可 ...

某公司出了这么一件事：一个外径2076、内孔直径650、高度500。齿轮重量7.5吨。过赢量0.9以上的齿轮在齿轴和齿轮热装成功4个月以后发现在齿轮内孔和轴的接合部出现裂纹。壁厚=（2076-650）/2 但实际壁厚不是713。因为有减轻槽。
应该是连续两件这种齿轮出现这样的裂纹。不排除其余相同的齿轮也出现这种裂纹。

cnszgong · 发表于 2014-10-28 18:15:43

cnszgong 发表于 2014-10-28 18:05
某公司出了这么一件事：一个外径2076、内孔直径650、高度500。齿轮重量7.5吨。过赢量0.9以上的齿轮在齿轴 ...

万幸的是这批零件还没有投入使用。

小袁 · 发表于 2014-10-29 08:16:54

cnszgong 发表于 2014-10-23 21:32
有没有见过热装很顺利，但热装后产品开裂的情况。裂纹源在齿轮内孔和轴的配合处（即轴和齿轮内孔的结合部 ...

会不会是键太厚啦~~

小子不赖 · 发表于 2014-10-29 11:35:06

目前不要单纯的下结论，可行不可行要试验后才知道的！你的温度上限在于零件的热处理回火温度。

小子不赖 · 发表于 2014-10-29 11:37:00

假如加热温度有其他限制的，先走上限测量涨大量，同时这么长，最好有轨道定位及油压机辅助推进压紧

显示全部楼层 · 发表于 2014-10-29 12:17:30

提示: 作者被禁止或删除内容自动屏蔽

cnszgong · 发表于 2014-10-29 17:34:27

小袁发表于 2014-10-29 08:16
会不会是键太厚啦~~

没有键槽，也没有键块。完全靠过赢量使齿轮和轴紧密的结合在一起。

cnszgong · 发表于 2014-10-29 17:36:36

小子不赖发表于 2014-10-29 11:37
假如加热温度有其他限制的，先走上限测量涨大量，同时这么长，最好有轨道定位及油压机辅助推进压紧 ...

听到的消息是：热装加热温度超过齿轮的回火温度。

cnszgong · 发表于 2014-10-29 17:47:02

本帖最后由 cnszgong 于 2014-10-29 19:53 编辑

qibao9891 发表于 2014-10-29 12:17
这种情况不好说。
看上去过盈量不是太大。但结构尺寸不明，而且没有计算过，也不知到底怎样。
还要进一步 ...

直径2076、内孔直径650，高度500。壁厚=（2076-650）/2=723（是指齿轮的内孔到外边的距离）。
紧过赢。没开键槽。

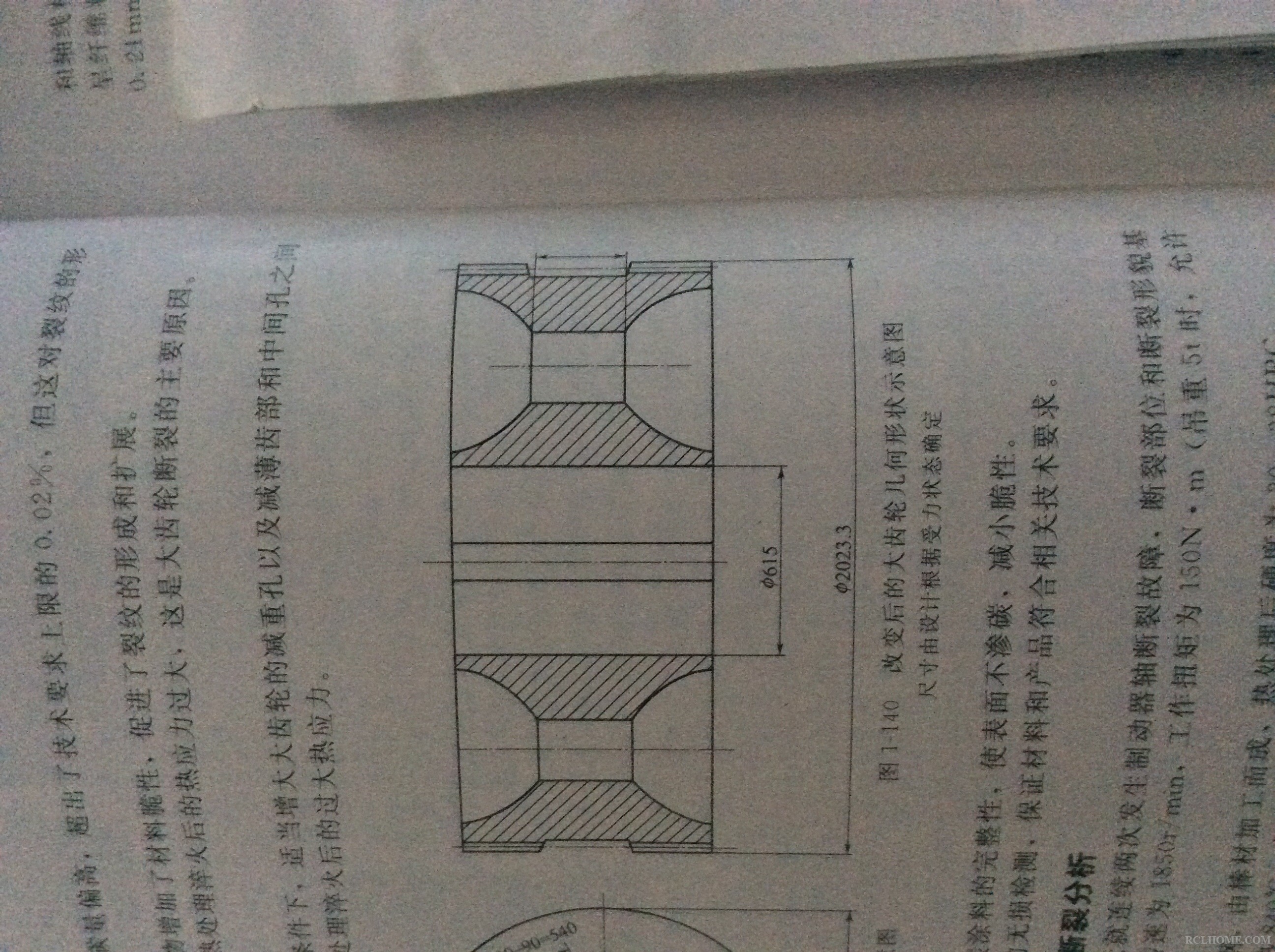

零件结构如图所示：

裂纹走向是从齿的内孔（和轴的过赢配合处）开始向外开裂，几个齿轮都是这样开裂的。
小道消息：又裂了一件。
忘了说了，材料是20CrMnMo。这种齿轮用17CrNiMo6应该更合适些。
