LeoMet's 圖集

upposition · 发表于 2013-8-6 12:52:18

LeoMet 发表于 2013-8-6 10:41
SCM 440, AISI 4140; 淬裂.
照片~373, ~375 箭頭所指的晶界析出物你覺得是甚麼相? 裂縫中也有 (白色箭頭 ...

这个应该是沿晶析出的铁素体吧。

心情 · 发表于 2013-8-6 13:12:11

碳化物，假如是铁素体的话不会导致淬火开裂。。。。。。

清淡 · 发表于 2013-8-7 21:33:30

LeoMet 发表于 2013-8-6 10:41
SCM 440, AISI 4140; 淬裂.
照片~373, ~375 箭頭所指的晶界析出物你覺得是甚麼相? 裂縫中也有 (白色箭頭 ...

的先说一下成份啊。

aaron01 · 发表于 2013-8-7 21:37:25

4140这个材料，沿晶析出碳化物的可能性似乎很小哦。

LeoMet · 发表于 2013-8-8 09:31:48

aaron01 发表于 2013-8-7 21:37
4140这个材料，沿晶析出碳化物的可能性似乎很小哦。

如果在偏析區呢?

格楞格楞 · 发表于 2013-8-8 10:01:54

LeoMet 发表于 2013-8-8 09:31
如果在偏析區呢?

吳老師，是否可認為如果網狀周邊是板條馬氏體，那麼這網狀就是鐵素體，如果是針狀馬氏體，這網狀就是碳化物？

aaron01 · 发表于 2013-8-9 05:54:27

LeoMet 发表于 2013-8-8 09:31
如果在偏析區呢?

吴老师，有没有暗场照片，最好确认一下。

清淡 · 发表于 2013-8-9 08:00:26

LeoMet 发表于 2013-7-13 19:49

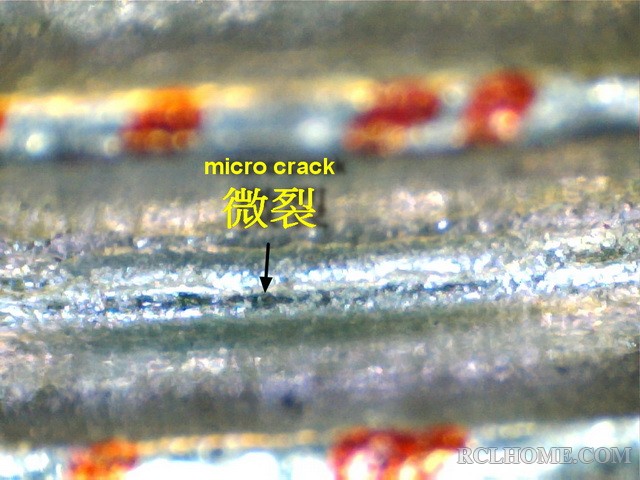

Shown below to you guys are photos of surface microcracks resulted from shot peening.
珠擊產生的表 ...

吴老师能否说一下这个白区应力特高处的危害？你看我拍的，以前经常发现这样的白区http://www.rclhome.net/forum.php ... tid=6058&extra=

LeoMet · 发表于 2013-8-9 09:23:12

本帖最后由 LeoMet 于 2013-8-9 10:13 编辑

清淡发表于 2013-8-9 08:00
吴老师能否说一下这个白区应力特高处的危害？你看我拍的，以前经常发现这样的白区http://www.rclhome.net ...

fengfeng 已經給你了答案.

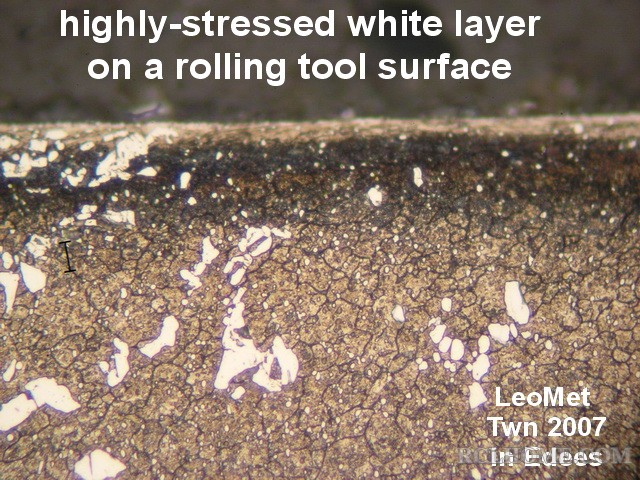

highly stressed area. 其能量狀態與旁邊不同對腐蝕反映不同.
附上兩張照片給大家參考. 這是輥牙牙輪掉下的牙.

LeoMet · 发表于 2013-8-9 09:24:17

本帖最后由 LeoMet 于 2013-8-9 09:28 编辑

格楞格楞发表于 2013-8-8 10:01
吳老師，是否可認為如果網狀周邊是板條馬氏體，那麼這網狀就是鐵素體，如果是針狀馬氏體，這網狀就是碳化 ...

我也是這麼思考.............
40CrMo, 4140 平均C%是0.40. 但微觀上是有高有低. 偏析嚴重處其實也會有過共析.加上Cr%的偏析, 共析C%會下降.

aaron01 · 发表于 2013-8-9 09:49:13

本帖最后由 aaron01 于 2013-8-9 09:51 编辑

LeoMet 发表于 2013-8-9 09:24
我也是這麼思考.............
40CrMo, 4140 平均C%是0.40. 但微觀上是有高有低. 偏析嚴重處其實也會有過共 ...

与吴老师探讨，我在54楼的回复里，说的是出现沿晶碳化物可能性不大，并不是完全不可能，其实已经考虑到这个偏析问题了。
但是毕竟材料是4140，Cr含量不过是1%，对共析点是有影响，但微乎其微。
至于说碳元素偏析，要在微区达到过共析的成分，这种可能性不是没有，但还是那句话，微乎其微。
所以，还是请老师再确认一下这个白色析出到底是不是碳化物为好，用暗场观察，或者其它方法测下微区成分，更保险。

LeoMet · 发表于 2013-8-9 10:00:25

本帖最后由 LeoMet 于 2013-8-9 15:14 编辑

aaron01 发表于 2013-8-9 09:49
与吴老师探讨，我在54楼的回复里，说的是出现沿晶碳化物可能性不大，并不是完全不可能，其实已经考虑到这 ...

從數量與形貌看來, Ferrite 機率是較大, 但裂隙內的白色小碎片, 令我遲遲不敢下結論.

LeoMet · 发表于 2013-8-9 15:12:36

LeoMet 发表于 2013-8-9 10:00
Ferrite 機率是較大, 但裂隙內的白色小碎片, 令我遲遲不敢下結論.

http://www.rclbbs.com/forum.php? ... age%3D1&page=10
194樓有許多 4140 晶界碳化物照片

LeoMet · 发表于 2013-9-21 11:39:49

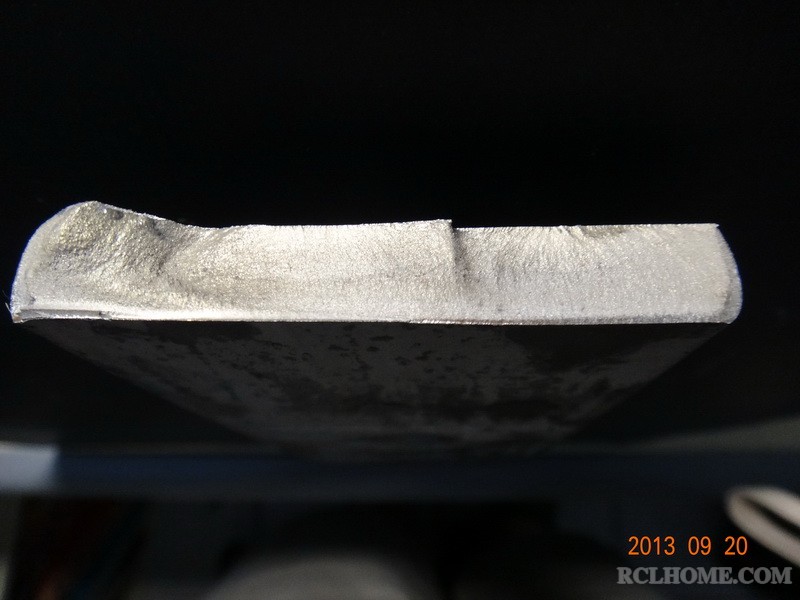

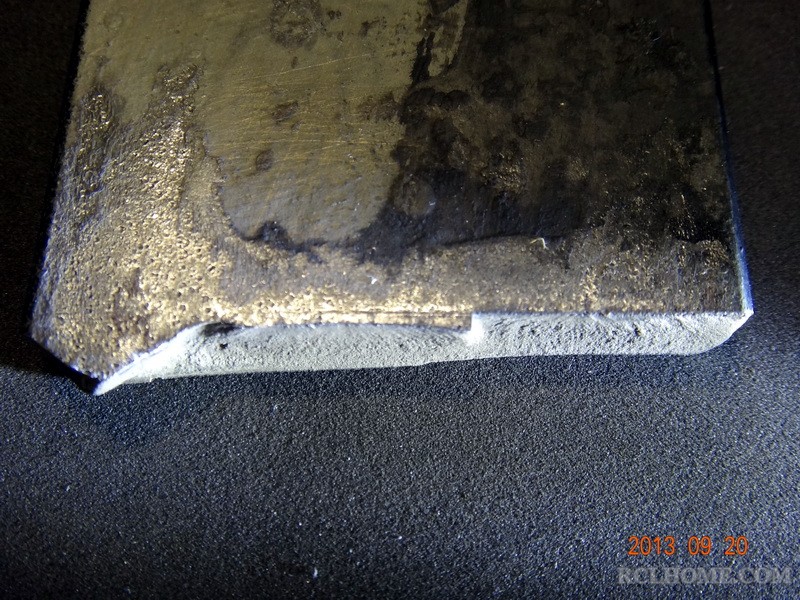

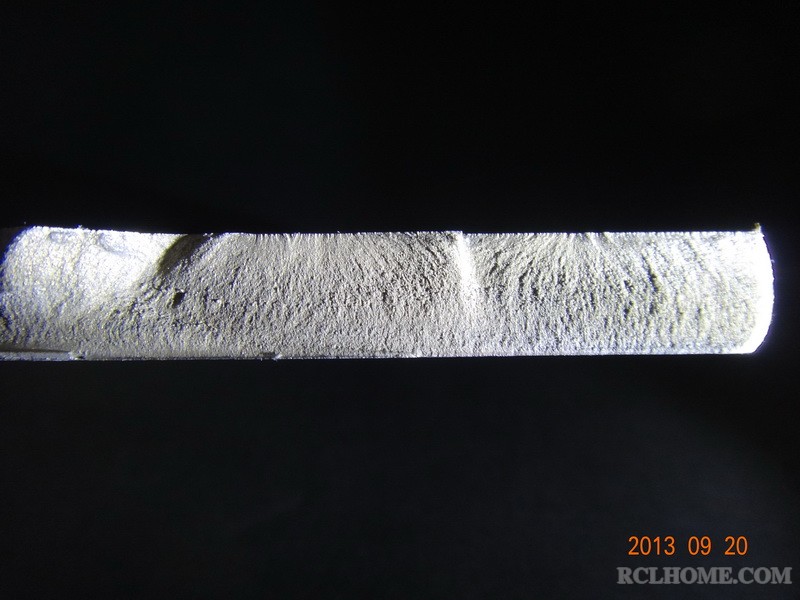

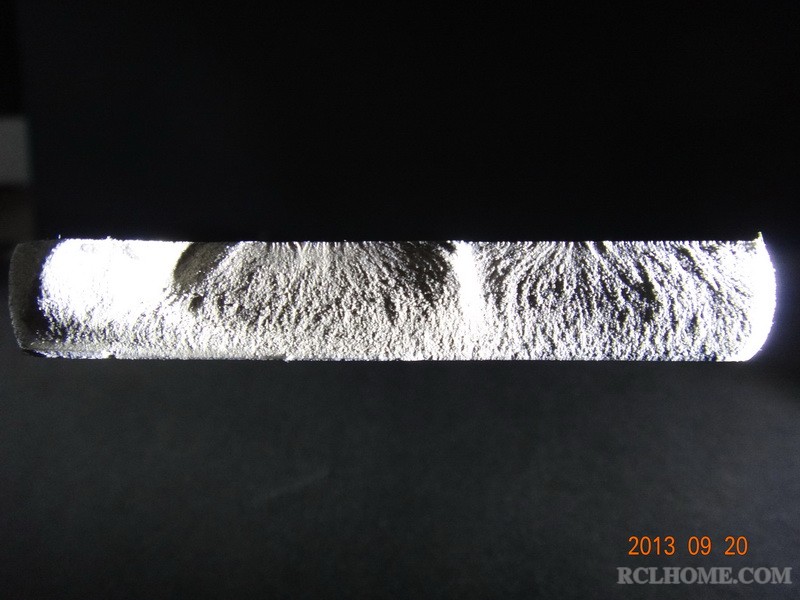

破斷面欣賞--------板片彈簧

xiulirong · 发表于 2013-9-27 15:15:18

可不可以在白色区城和黑色区城打一下显微硬度，来判断一下白色是碳化物还是铁素体

落水残阳 · 发表于 2013-9-27 15:44:44

LeoMet 发表于 2013-8-9 10:00
從數量與形貌看來, Ferrite 機率是較大, 但裂隙內的白色小碎片, 令我遲遲不敢下結論. ...

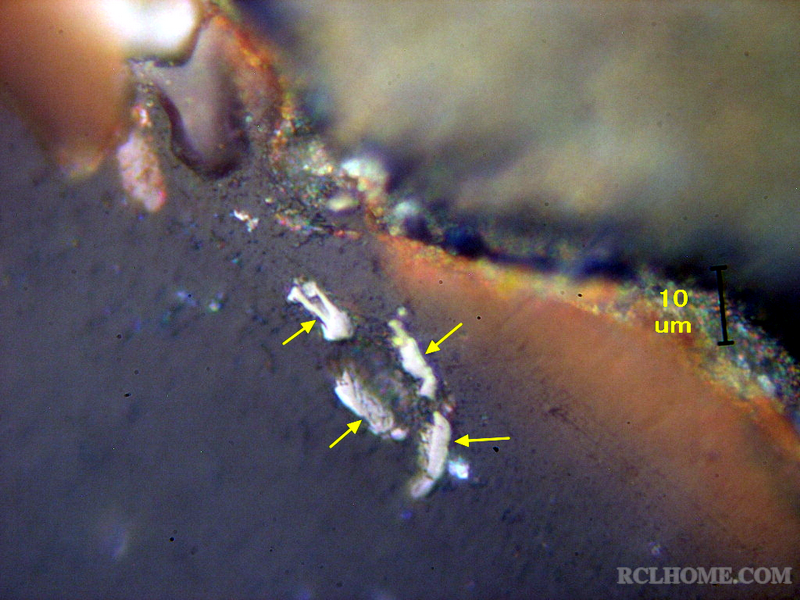

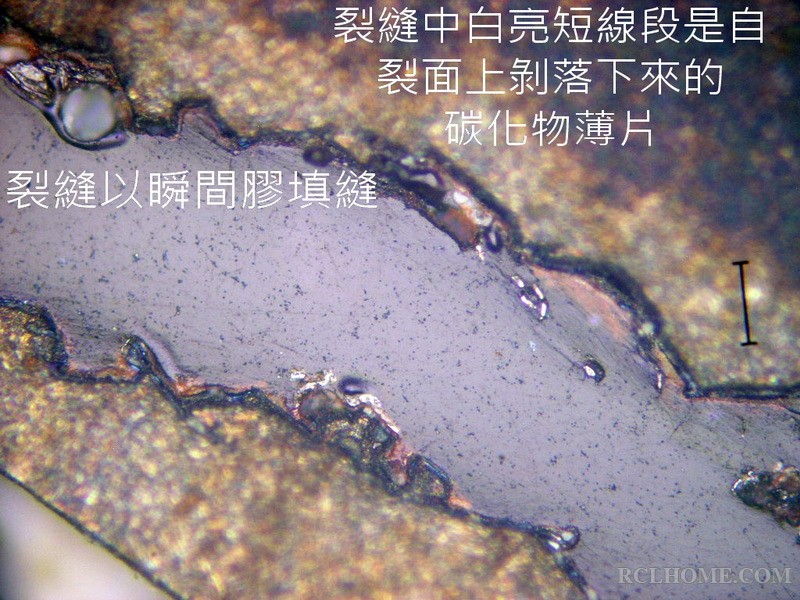

吴老师，这个瞬间胶填充裂缝有什么好处？会不会带来什么坏处？

LeoMet · 发表于 2013-9-29 15:25:46

落水残阳发表于 2013-9-27 15:44
吴老师，这个瞬间胶填充裂缝有什么好处？会不会带来什么坏处？

就像P/M 試件孔隙先吸飽蠟後再拋光浸蝕, 比較不會有酸液吸入縫隙.

吉祥如意 · 发表于 2013-9-29 15:46:16

LeoMet 发表于 2013-9-29 15:25
就像P/M 試件孔隙先吸飽蠟後再拋光浸蝕, 比較不會有酸液吸入縫隙.

请吴老师介绍一下充填胶的学名，好吗？

LeoMet · 发表于 2013-9-30 22:07:29

瞬間膠---你們叫三秒膠?

LeoMet · 发表于 2013-10-5 15:32:40

本帖最后由 LeoMet 于 2013-10-6 14:21 编辑

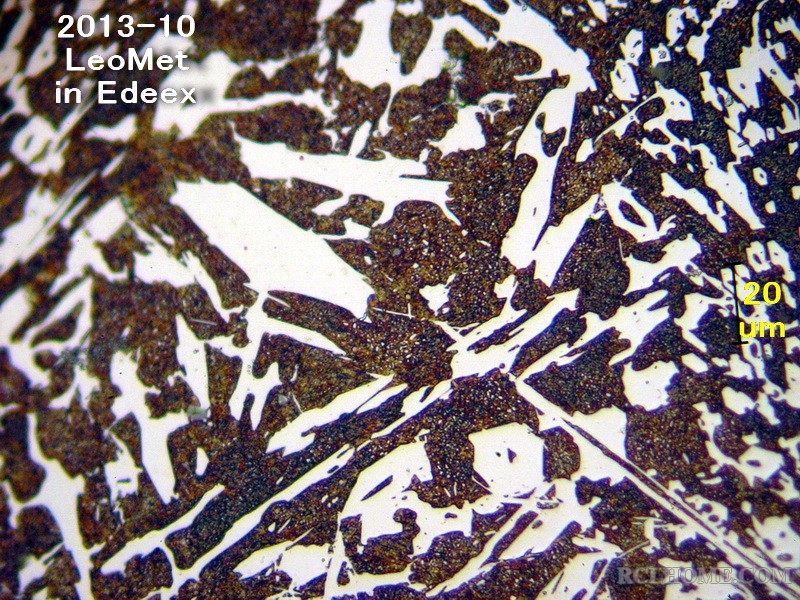

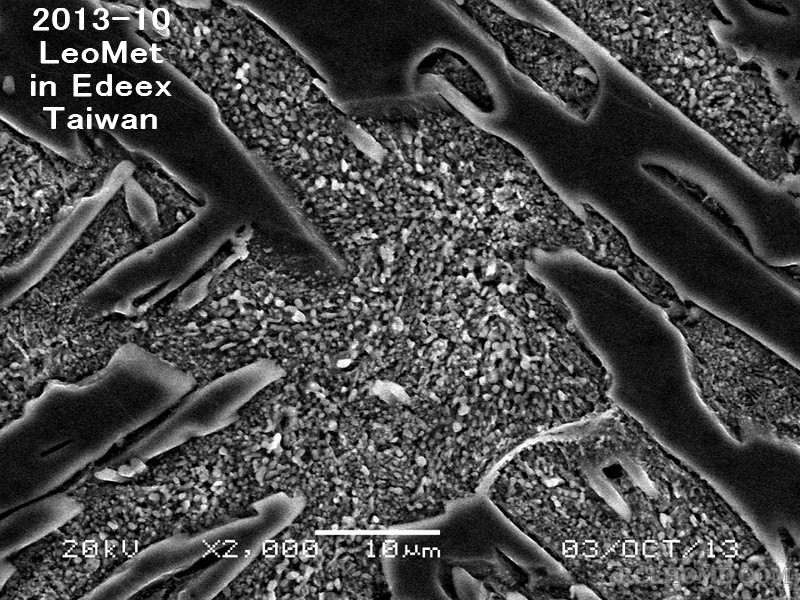

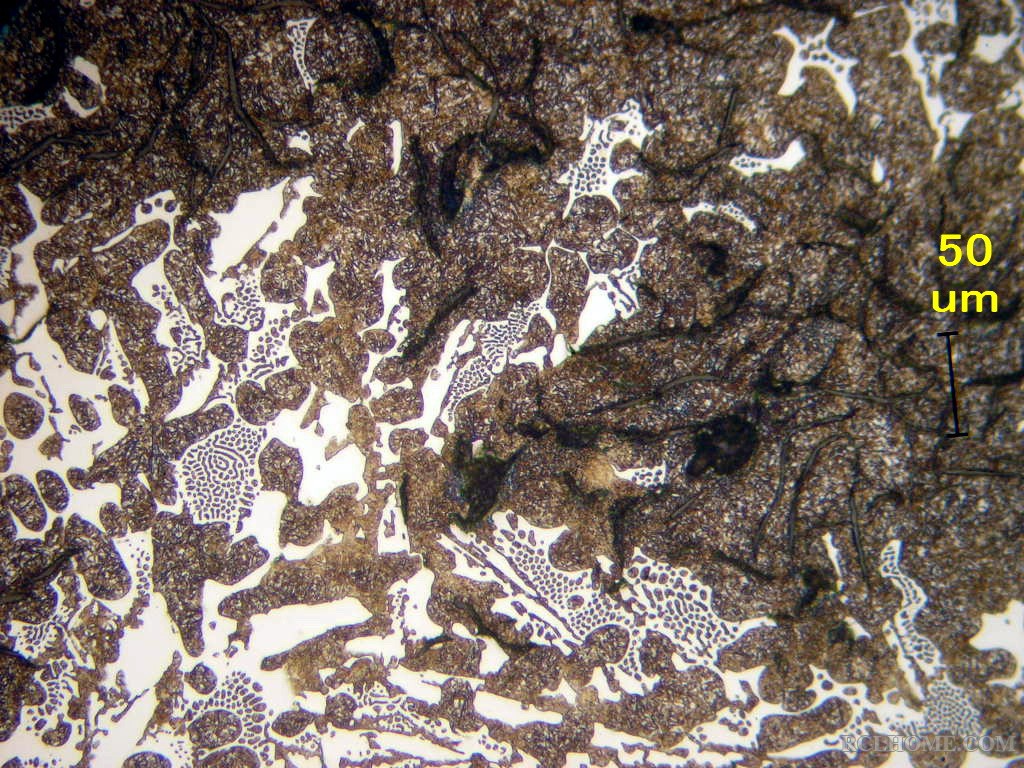

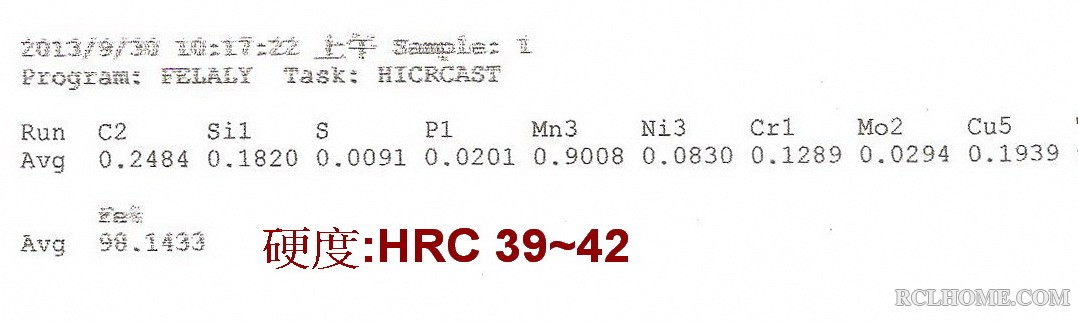

高Cr 合金鑄鐵 Hi Cr Alloy cast iron

孤鸿踏雪 · 发表于 2013-10-6 12:11:26

LeoMet 发表于 2013-7-22 19:28
殘留氯化鐵水溶液吹乾後的結晶.

漂亮！

LeoMet · 发表于 2013-10-6 14:18:20

本帖最后由 LeoMet 于 2013-10-13 20:35 编辑

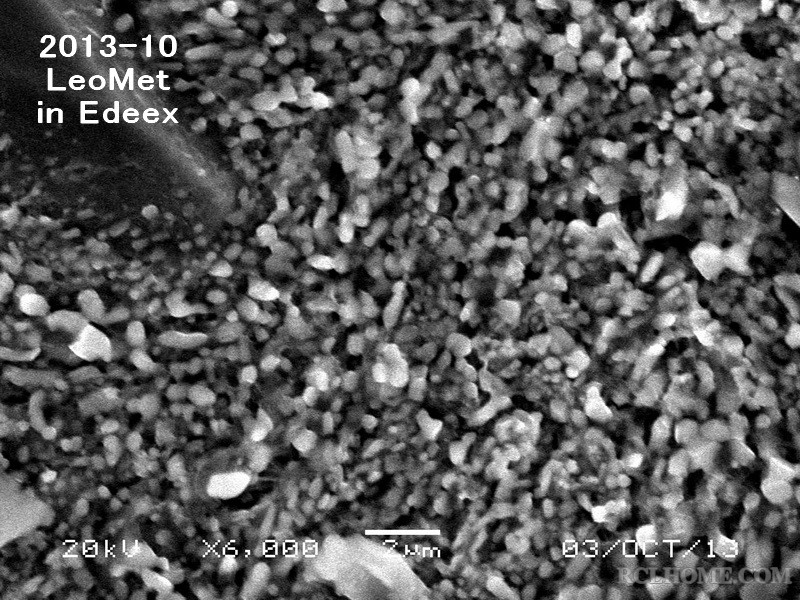

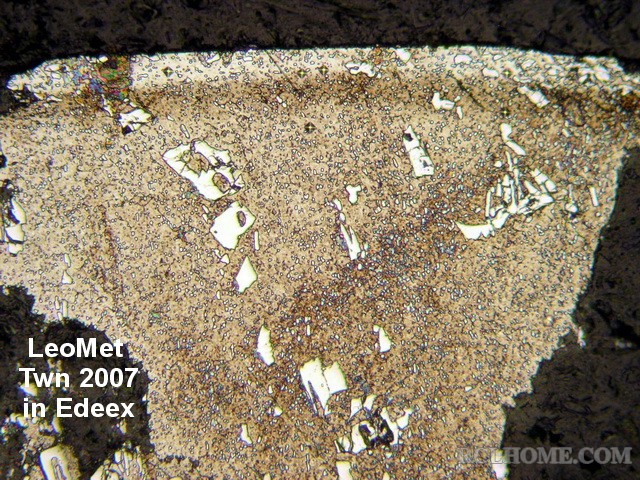

2 different P/M steels.
Carbide particles in the matrix of tempered Martensites.
There might be some trace of R.A. in the lower photo.

LeoMet · 发表于 2013-10-6 15:03:33

本帖最后由 LeoMet 于 2013-10-13 20:36 编辑

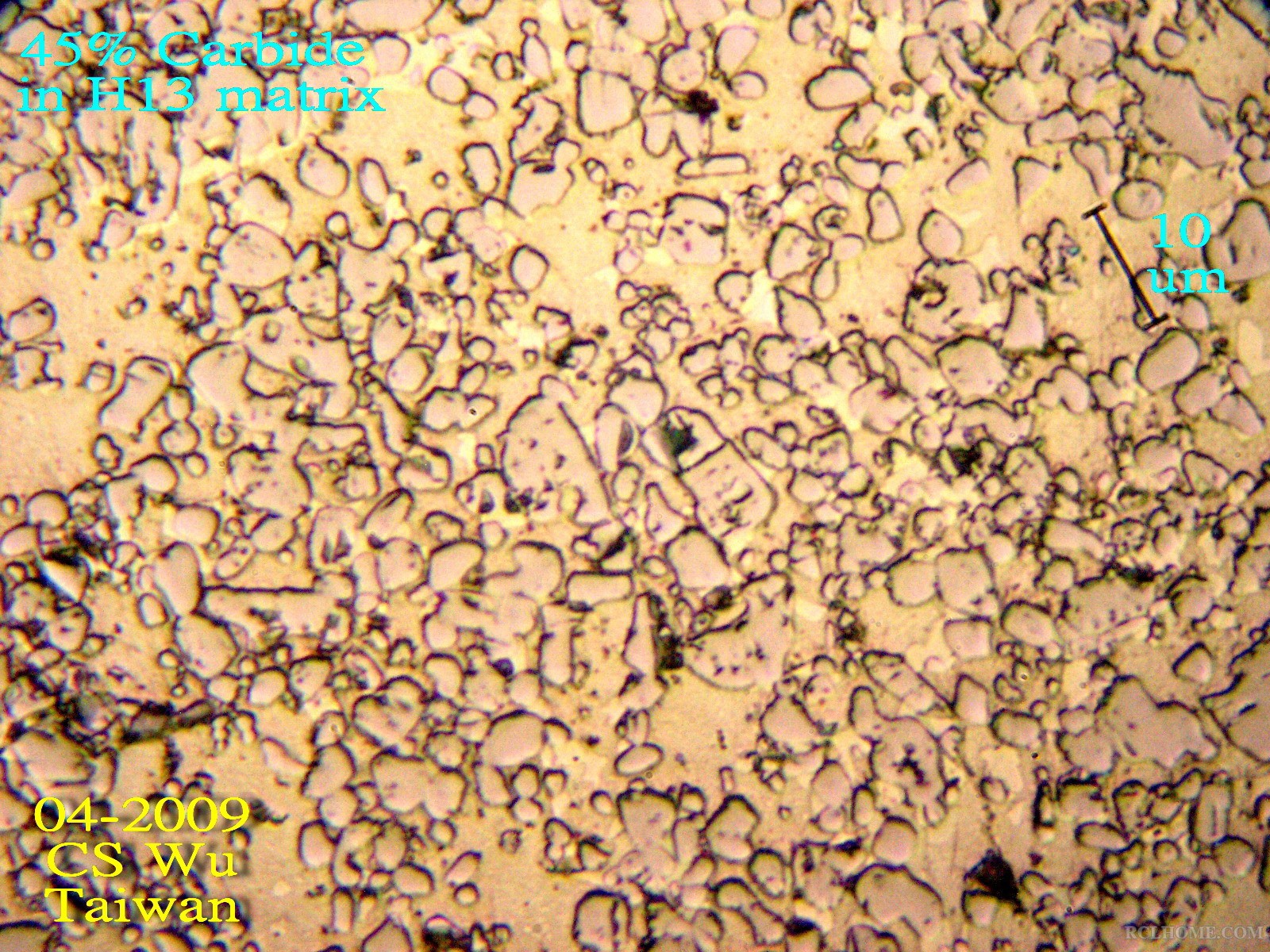

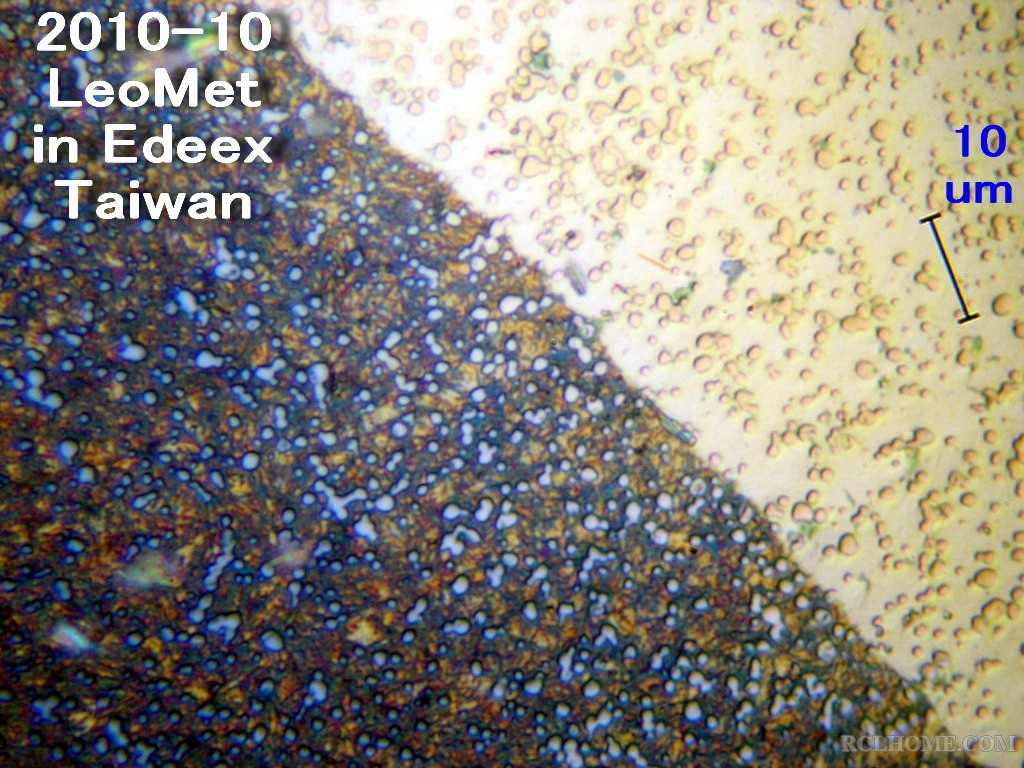

Highly wear-resistant Alloy steel.
45%TiC in the matrix of H13.

LeoMet · 发表于 2013-10-6 15:18:28

本帖最后由 LeoMet 于 2013-10-13 20:38 编辑

P/M steel with too much R.A. in the matrix.

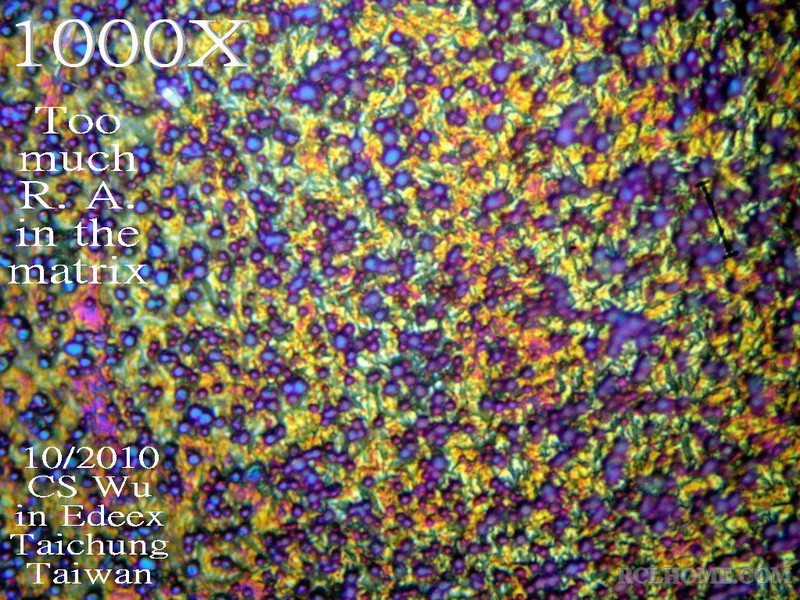

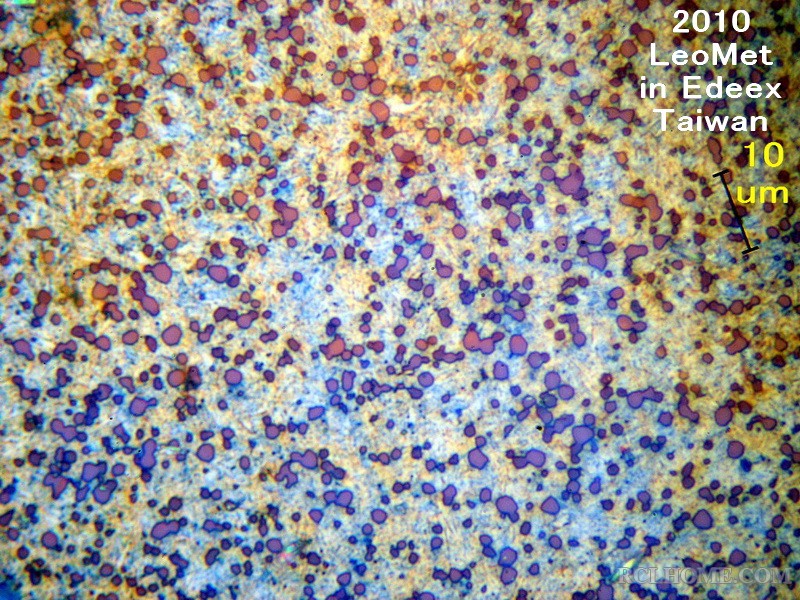

PM 4, carbide particles tinted purple.

孤鸿踏雪 · 发表于 2013-10-6 17:22:54

LeoMet 发表于 2013-10-6 15:18
P/M steel with too much R.A. in the matrix.
PM 4, carbide particles tinted purple.

感谢吴老师分享自己的作品

LeoMet · 发表于 2013-10-10 17:40:54

本帖最后由 LeoMet 于 2015-7-5 15:28 编辑

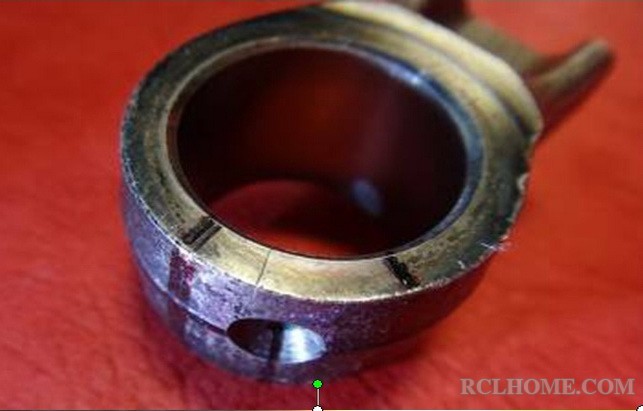

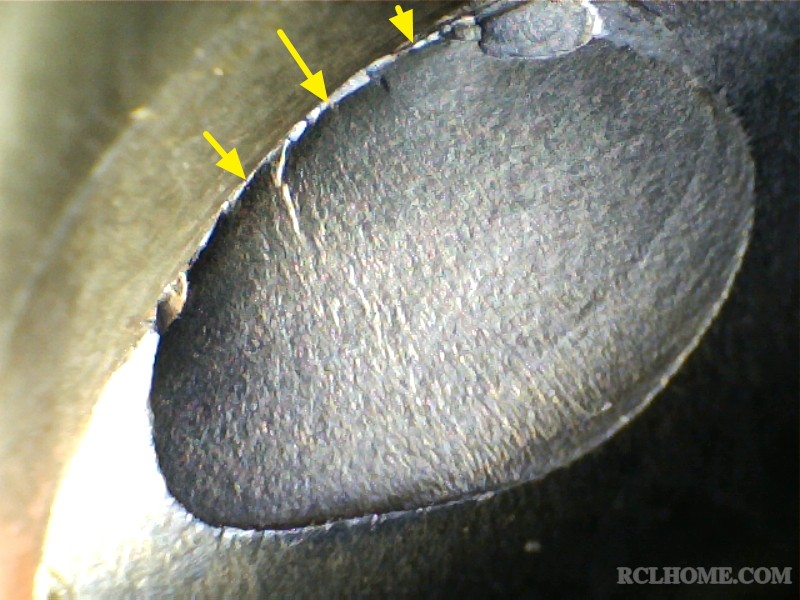

JIS SCM 440, AISI 4140, connecting rod for motorcycle;  induction hardened;  quench crack initiating from lube oil hole on the bearing surface.
Localized overheating around the oil hole is the root cause of this cracking. Over-sized prior Austenite grain is the tell-tale sign of over-heating.

Manufacturer suffered ~15% of scrap rate in their daily production without knowing the reason.  Sample was submitted  to LeoMet
for an analysis. Inspection fee  was  paid happily because the problem was solved.

吉祥如意 · 发表于 2013-10-11 09:40:13

LeoMet 发表于 2013-10-10 17:40
JIS SCM 440, AISI 4140 quenched cracked by induction hardening

好图片，百看不厌。
建议吴老师配以简要的英文说明（组织及腐蚀剂）。

LeoMet · 发表于 2013-10-11 21:02:19

本帖最后由 LeoMet 于 2015-7-5 15:29 编辑

LeoMet 发表于 2013-10-10 17:40
JIS SCM 440, AISI 4140, connecting rod; induction hardened; quench crack initiating from lube oil h ...

多讀有益...............找看此報告有何缺失. 客戶拿同一試樣與此報告願意再花一次錢請我分析.

心情 · 发表于 2013-10-11 21:20:36

LeoMet 发表于 2013-10-10 17:40
JIS SCM 440, AISI 4140, connecting rod; induction hardened; quench crack initiating from lube oil h ...

呵呵，来钱真舒服呀..............

LeoMet · 发表于 2013-10-13 21:32:15

本帖最后由 LeoMet 于 2013-10-13 21:36 编辑

心情发表于 2013-10-11 21:20
呵呵，来钱真舒服呀..............

動用到SEM的失效分析, 我一件收 6000. 台灣汽車廠品管/研發部買我的帳----也只有他們願意花這個錢.
台灣冶金專業人才少, 所以我還可騙點零用錢補貼家用.

你把分析實例展現到網上, 3~5年後, 有了名號后, 有需求的人自己就會找上門. 我是這樣做到62歲才建立起知名度的. 不過. 靠這個收入可會餓死的-----其實案例並不多.

繼續努力吧, 長江的後浪們.

心情 · 发表于 2013-10-15 09:14:49

LeoMet 发表于 2013-10-13 21:32
動用到SEM的失效分析, 我一件收 6000. 台灣汽車廠品管/研發部買我的帳----也只有他們願意花這個錢.
台灣 ...

62岁都离我好遥远了，像我们公司会失效分析的人根本没有！
吴老师有没有好一点的书讲诉材料失效分析这一方面的？

LeoMet · 发表于 2013-10-15 21:33:39

心情发表于 2013-10-15 09:14
62岁都离我好遥远了，像我们公司会失效分析的人根本没有！
吴老师有没有好一点的书讲诉材料失效分析这一 ...

你google "failure analysis""fracture analysis"就可找到很多書與資料. 但都是英文的.

LeoMet · 发表于 2013-11-9 16:03:22

本帖最后由 LeoMet 于 2013-11-10 20:22 编辑

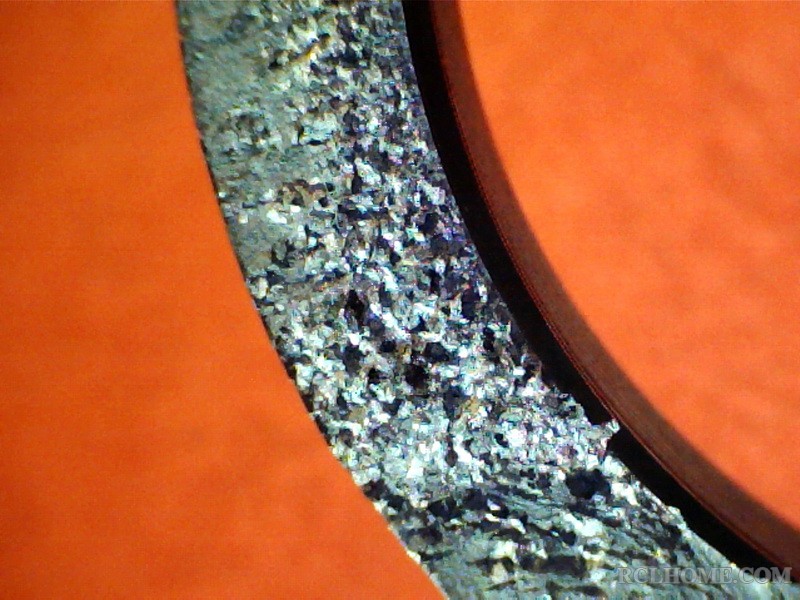

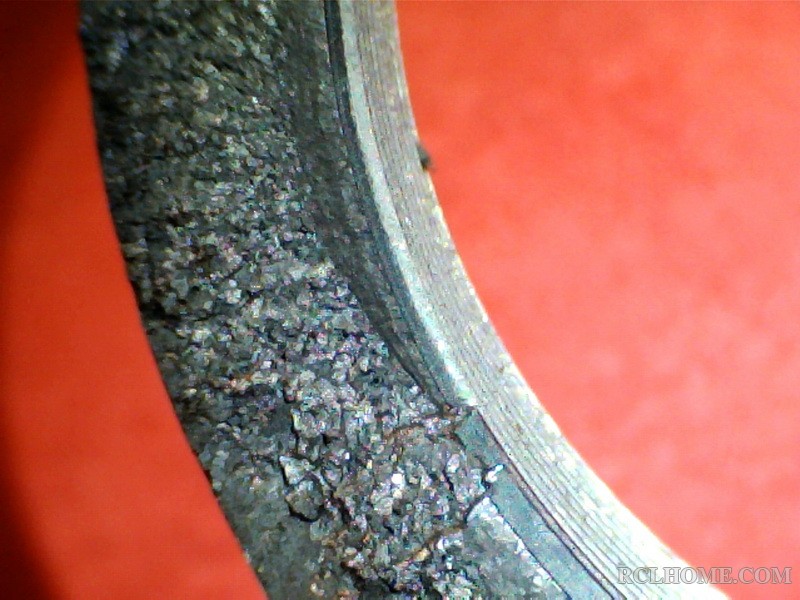

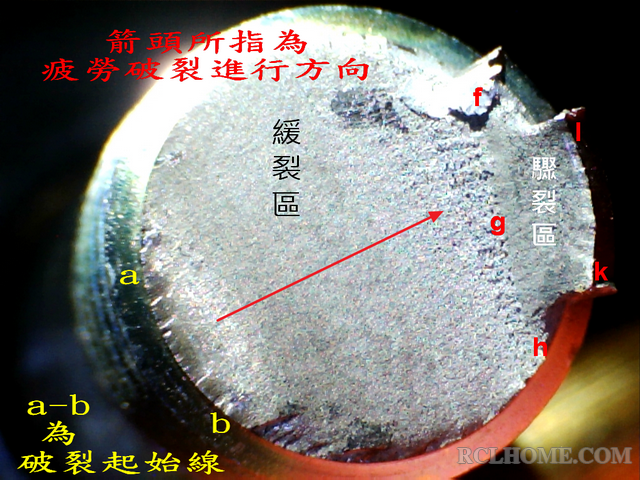

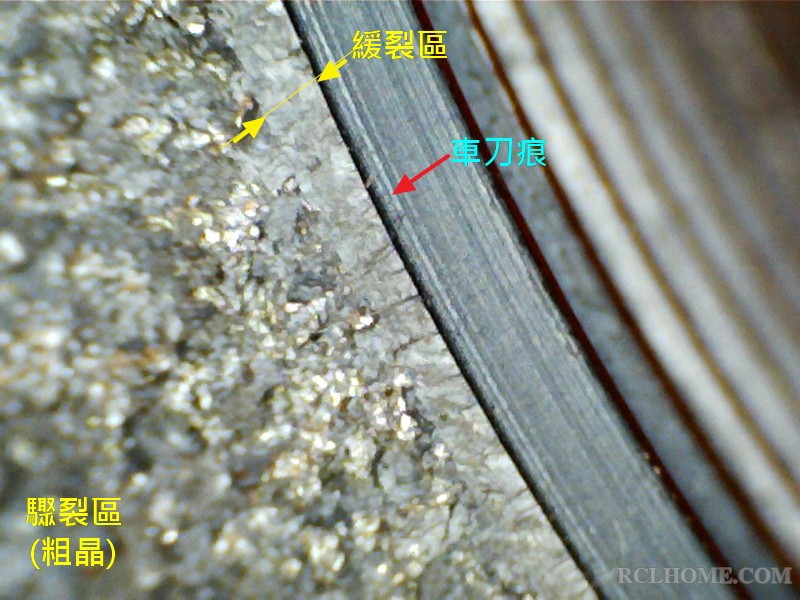

短命(6000 hits), H13 內螺牙套管, 疲勞破斷面欣賞. HRC 46

s1~s3: 細晶部位; 其他: 粗晶部位. 粗細晶不同的破裂面代表其微觀組織不同. 細晶:正常淬回火組織; 粗晶:原材料晶界碳化物.

牙底車刀痕起裂.

LeoMet · 发表于 2013-11-9 16:17:29

本帖最后由 LeoMet 于 2013-11-9 16:20 编辑

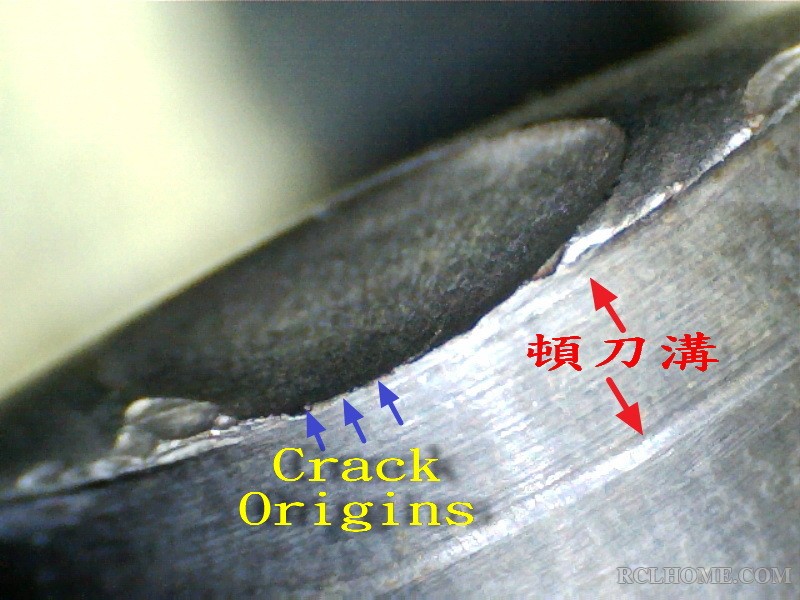

階級桿圓角太小疲勞破斷.

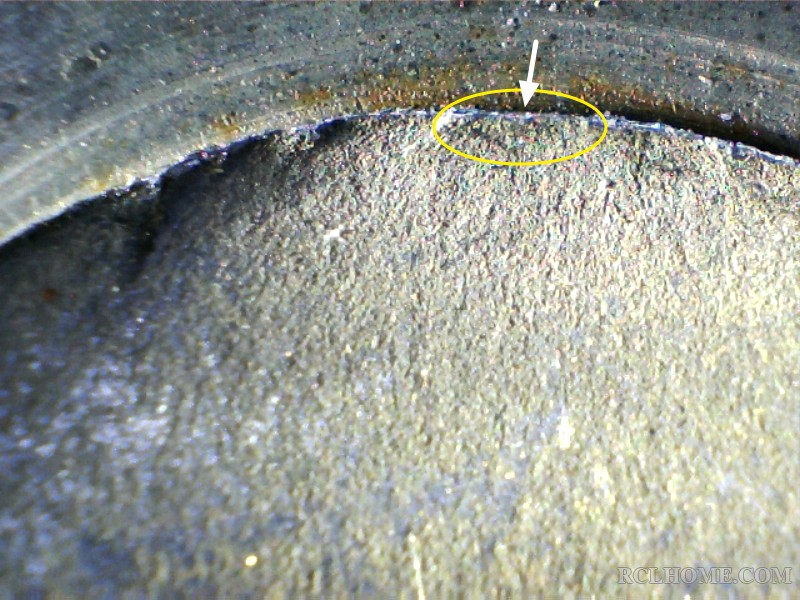

LeoMet · 发表于 2013-11-9 16:35:44

本帖最后由 LeoMet 于 2013-11-9 16:37 编辑

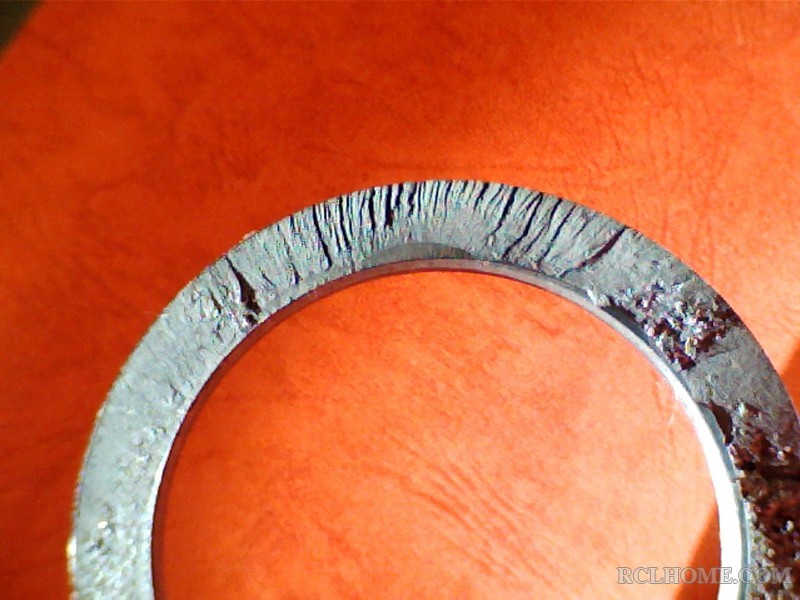

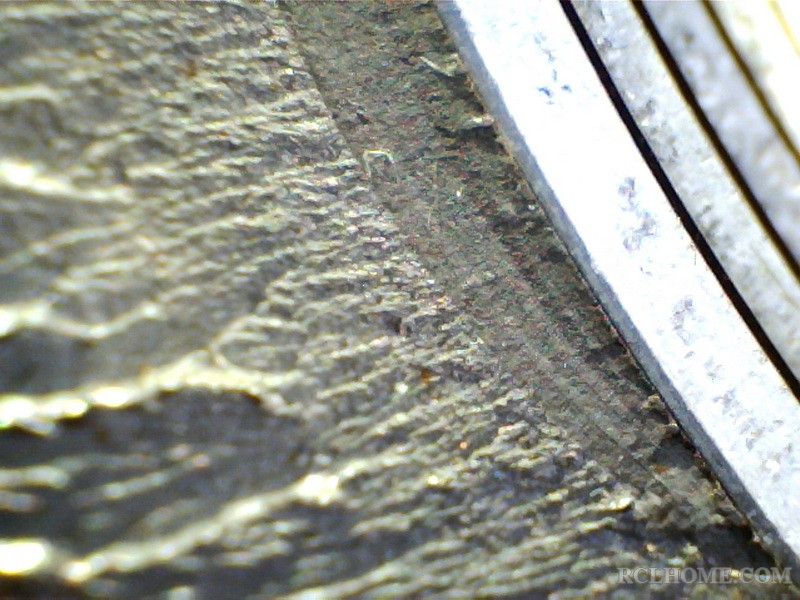

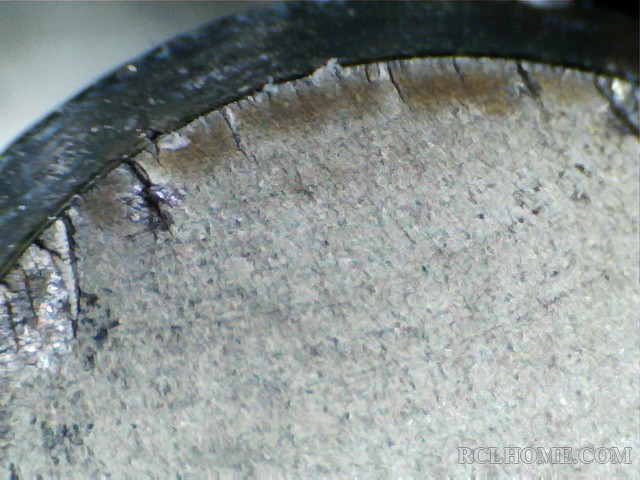

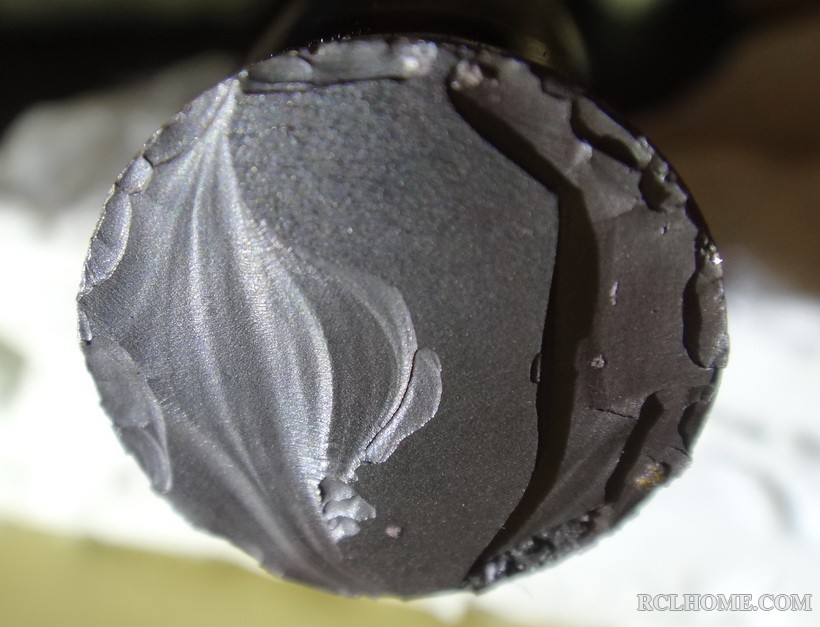

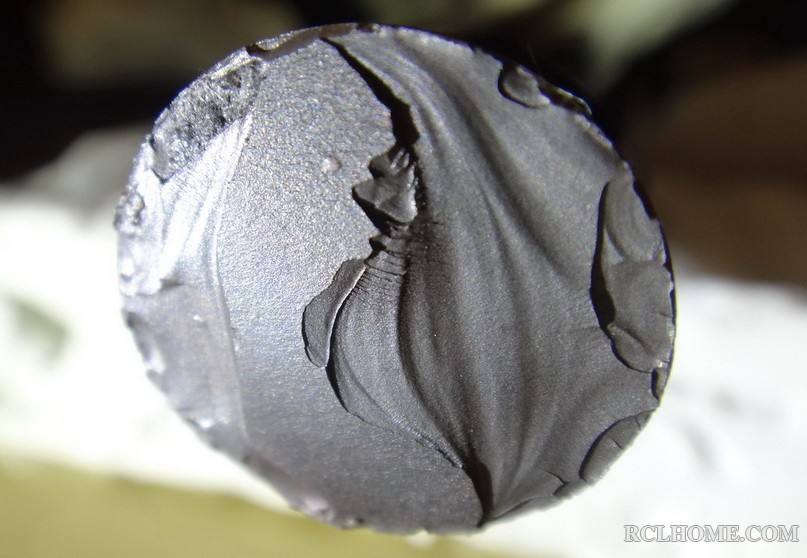

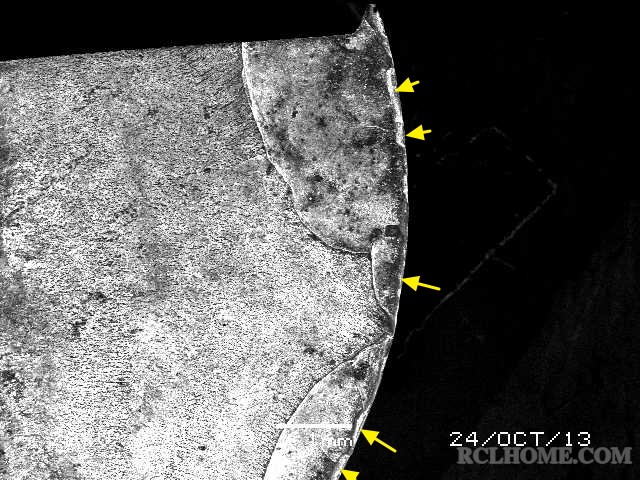

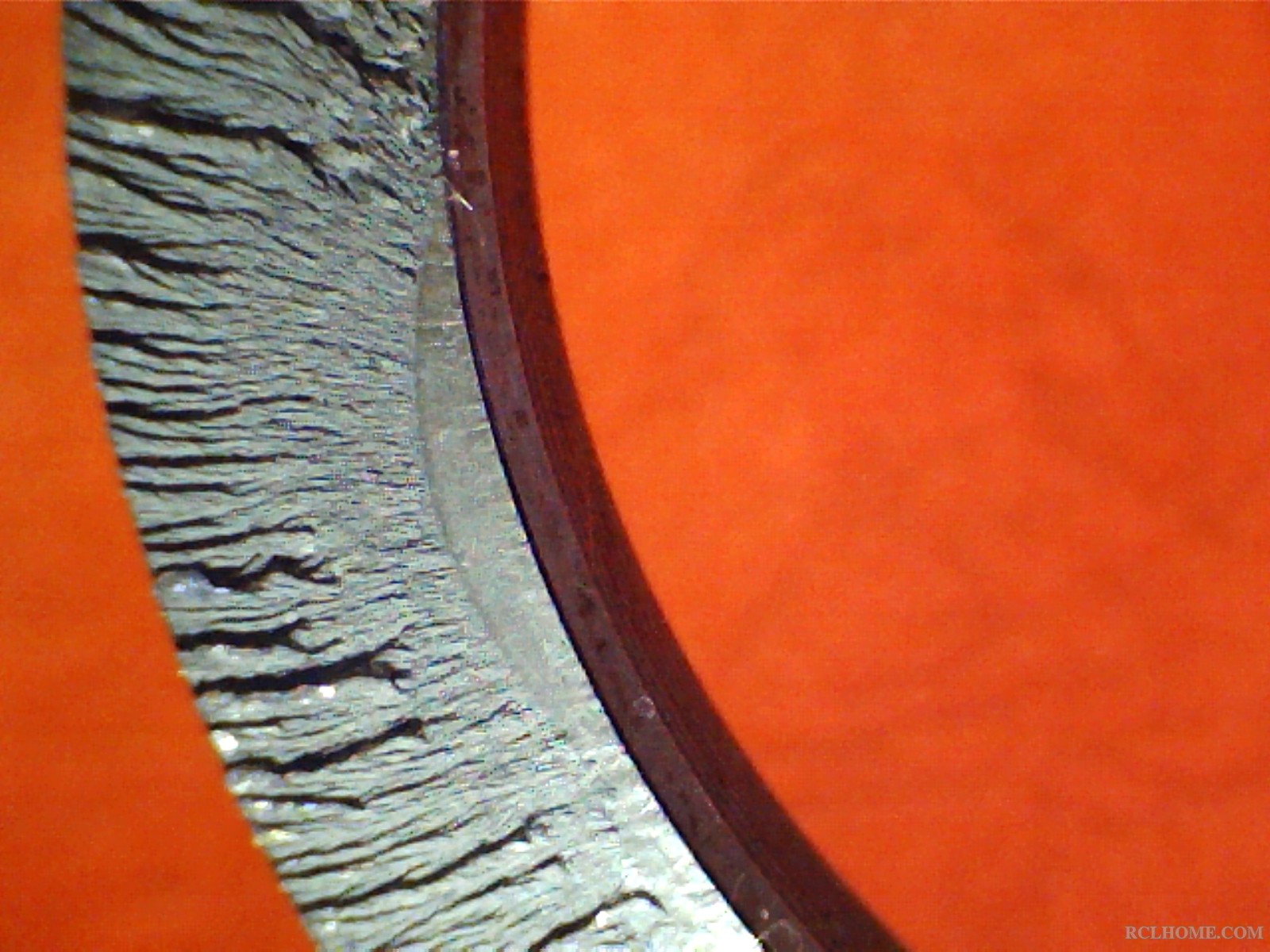

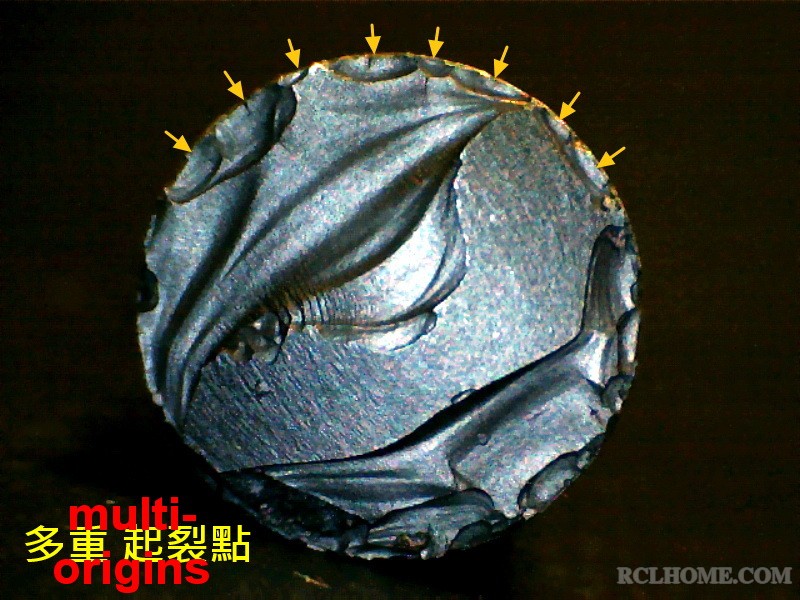

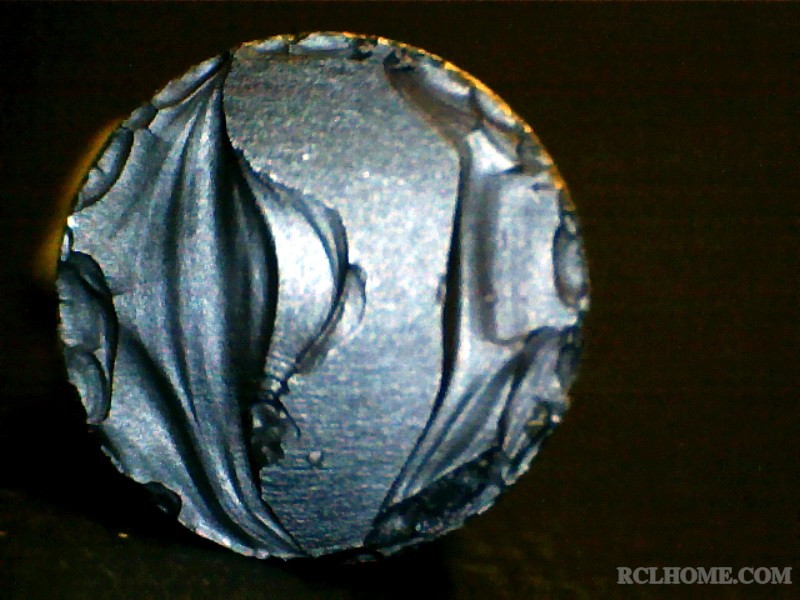

多裂源疲勞破裂......................

aaron01 · 发表于 2013-11-9 17:15:28

LeoMet 发表于 2013-11-9 16:35
多裂源疲勞破裂......................

多重裂纹源还是头一回看到，请教吴老师，何种工况下会出现此种失效模式？

LeoMet · 发表于 2013-11-10 16:38:59

本帖最后由 LeoMet 于 2013-11-10 20:11 编辑

aaron01 发表于 2013-11-9 17:15
多重裂纹源还是头一回看到，请教吴老师，何种工况下会出现此种失效模式？ ...

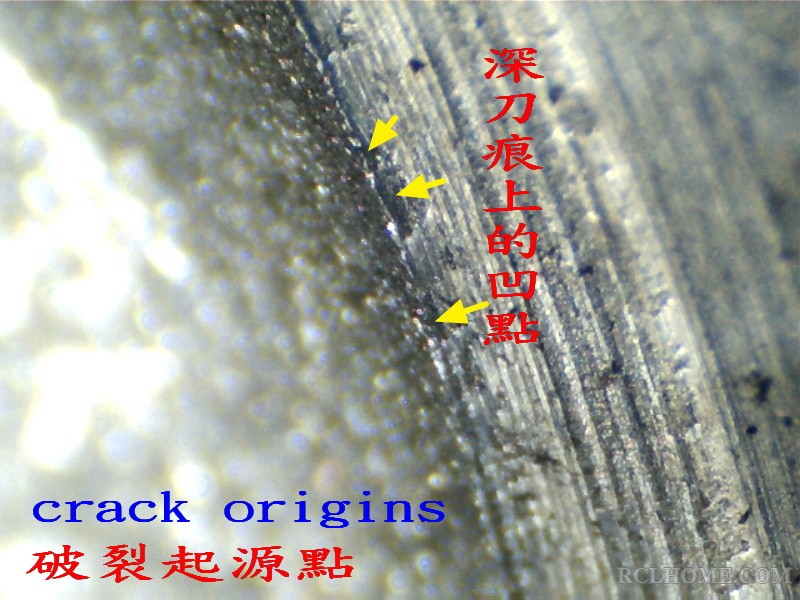

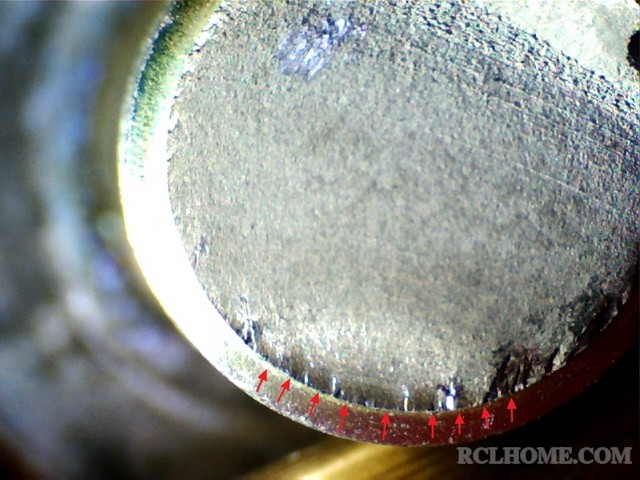

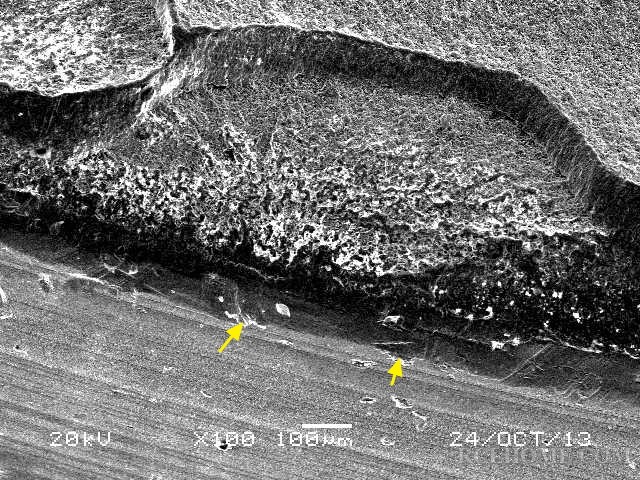

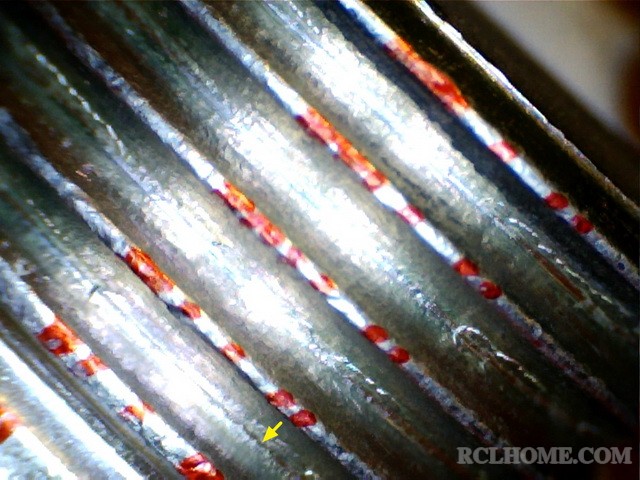

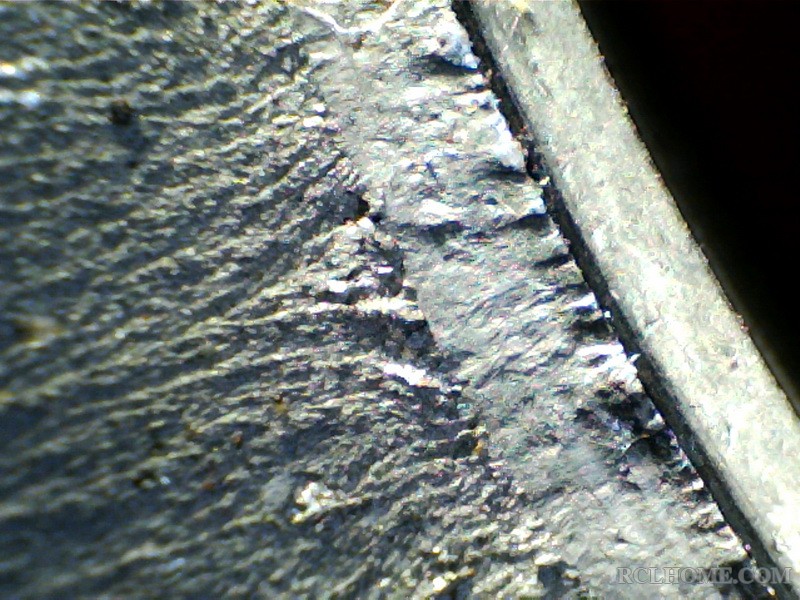

更密集的多裂源起裂: 刀痕
f21: 螺牙底的刀痕起裂.

LeoMet · 发表于 2013-11-10 20:50:31

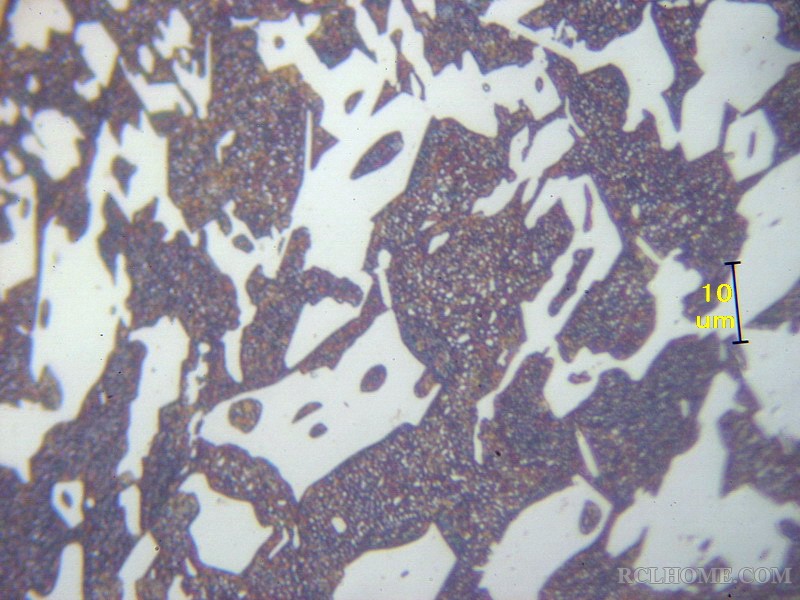

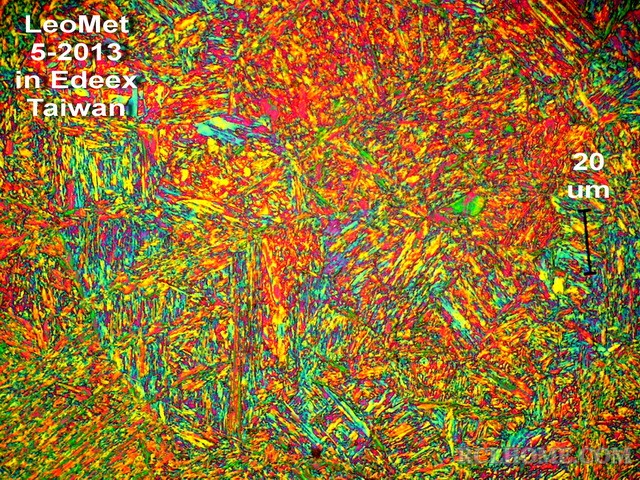

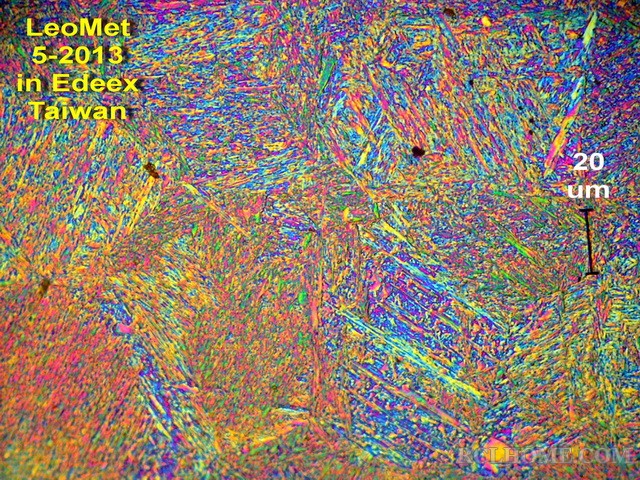

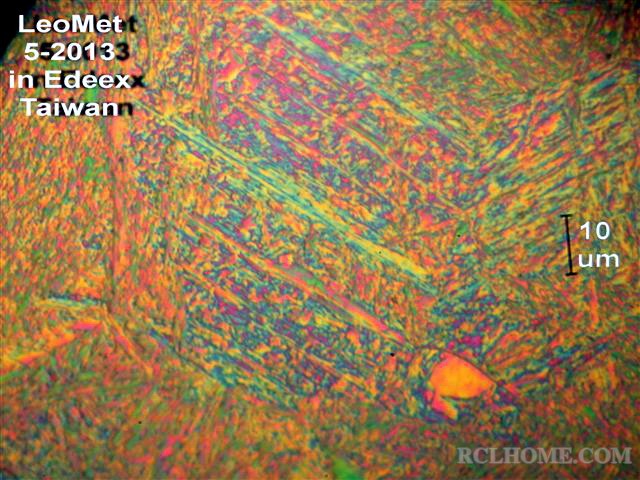

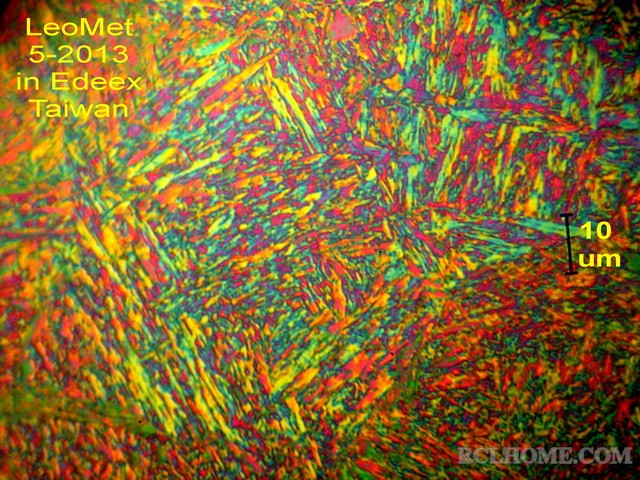

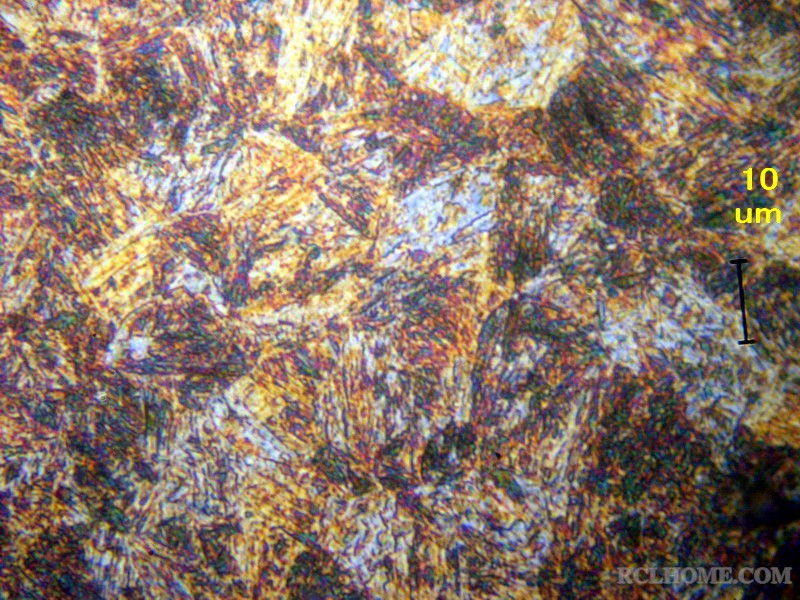

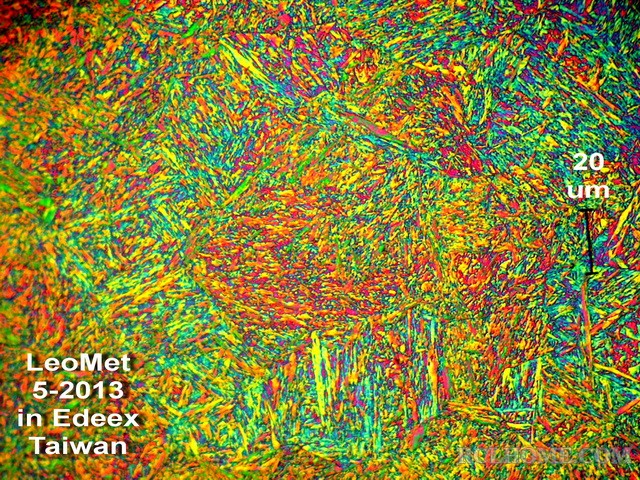

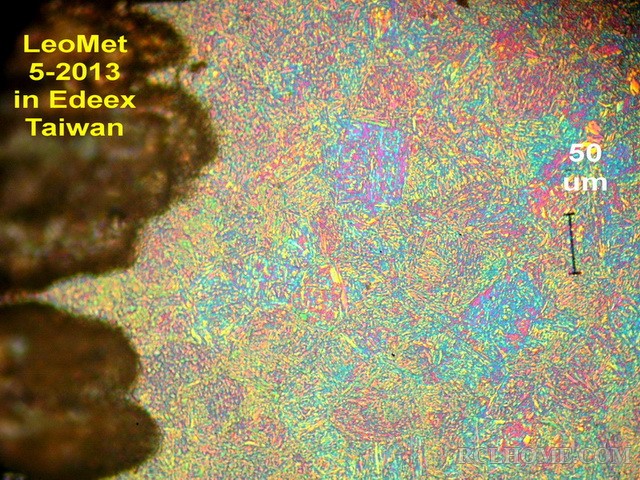

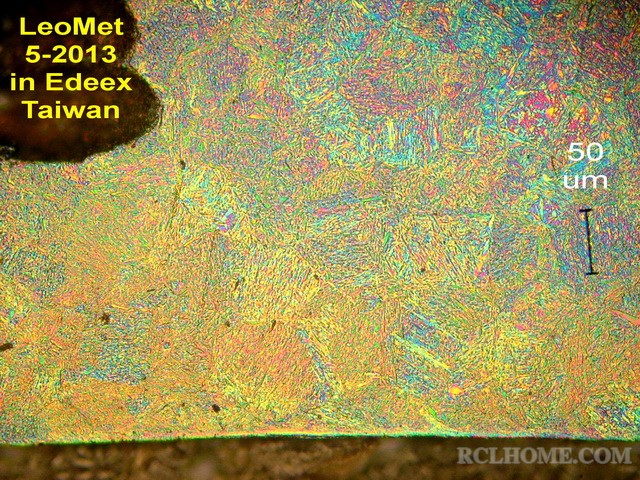

低碳回火Martensite 金相...................

LeoMet · 发表于 2013-11-10 20:59:21

本帖最后由 LeoMet 于 2013-11-11 17:02 编辑

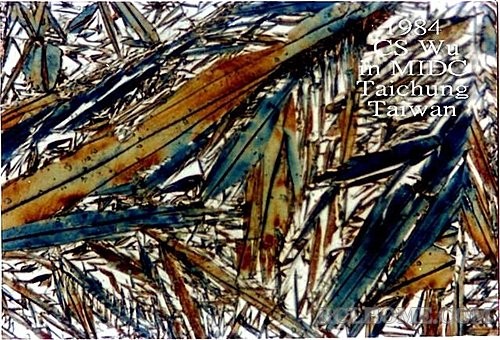

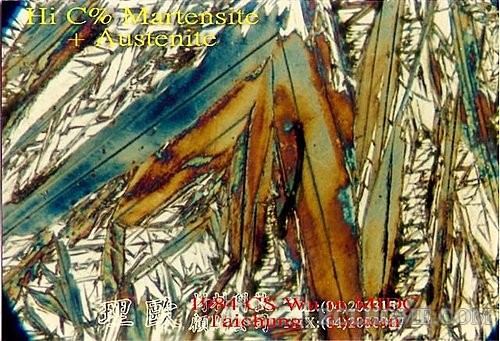

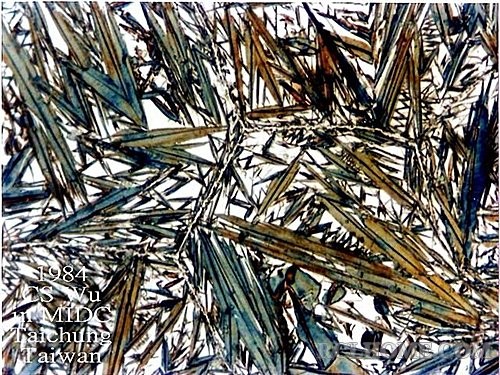

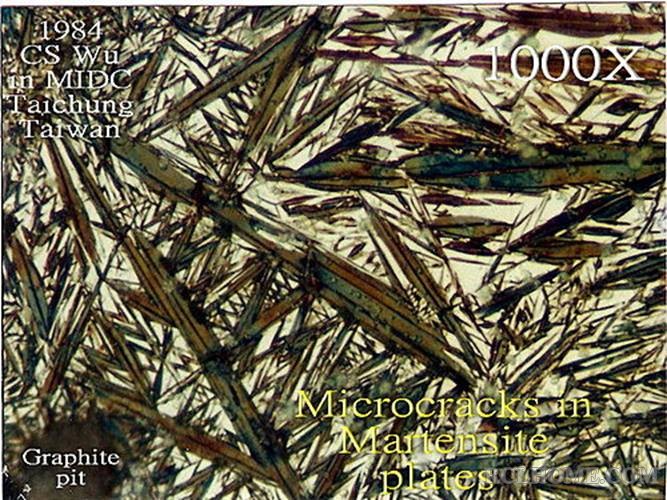

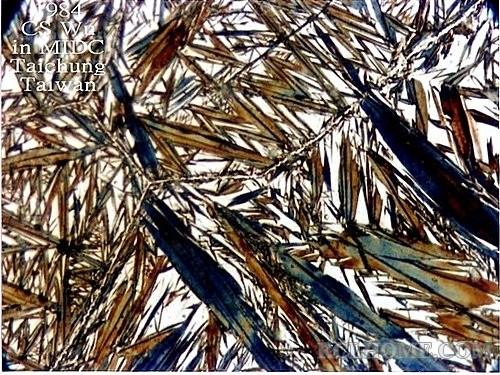

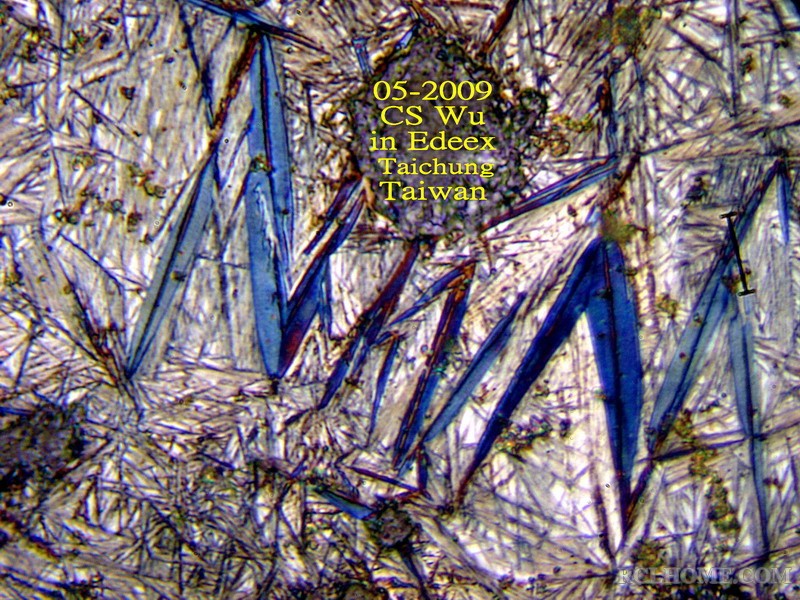

Lenticular Martensite, 1984 攝, 照片長10cm時=1000X
龜殼狀白線條是晶界稍熔, 淬火時得碳化鐵Cementite.

LeoMet · 发表于 2013-11-10 21:16:59

本帖最后由 LeoMet 于 2013-11-10 21:21 编辑

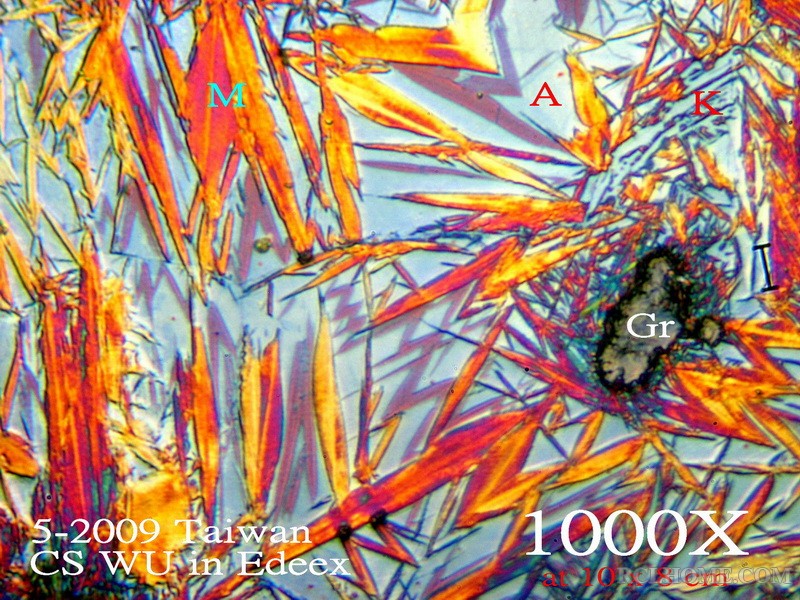

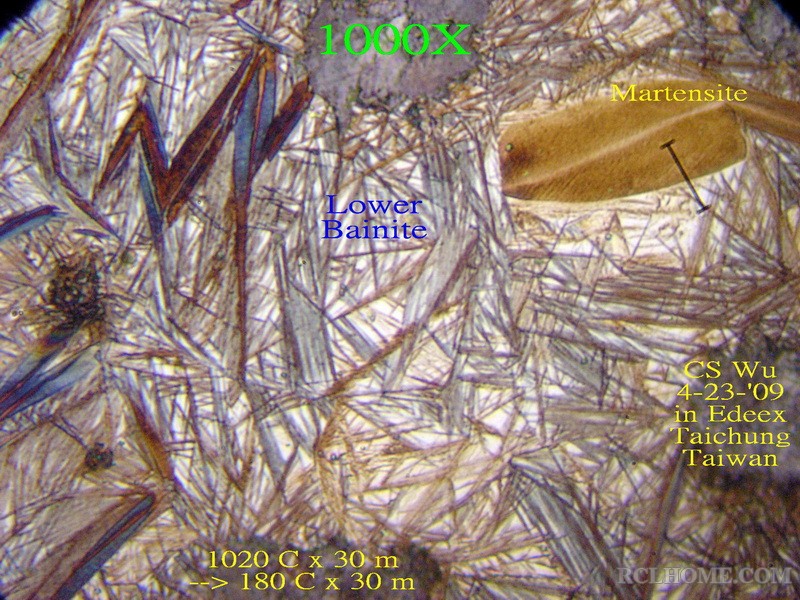

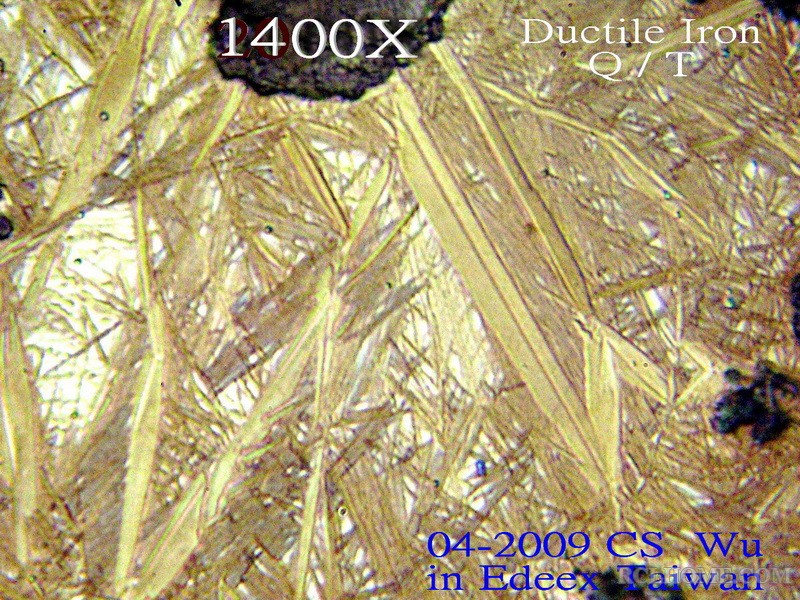

Martensite + Lower Bainite + Retained Austenite in ADI.

LeoMet · 发表于 2013-11-10 21:40:15

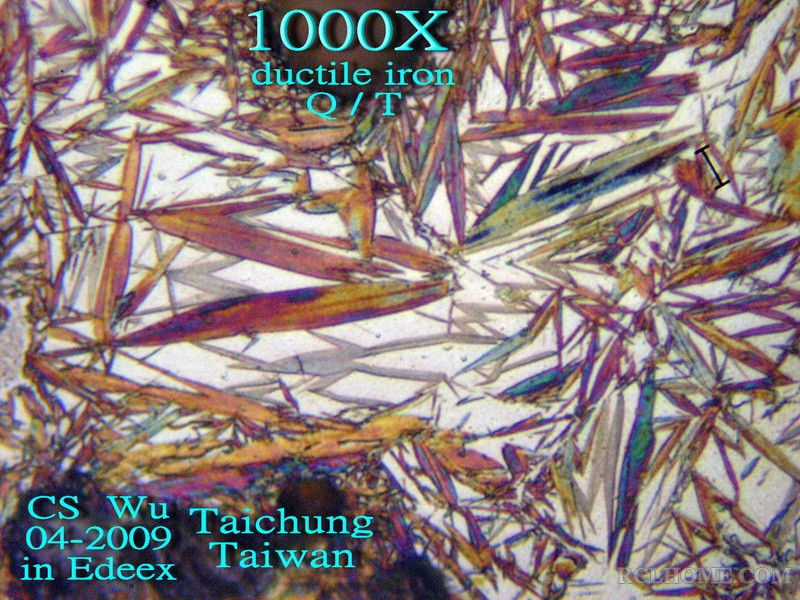

QT 故意過熱獲得粗大的 Martensite 以便利攝影.

落水残阳 · 发表于 2013-11-11 08:42:06

LeoMet 发表于 2013-11-9 16:35
多裂源疲勞破裂......................

吴老师，85楼图rod21，后面衬底全是黑色的，失效对象很突出，这样的效果是怎么拍摄出来的？是照相机么？

LeoMet · 发表于 2013-11-11 16:51:25

落水残阳发表于 2013-11-11 08:42
吴老师，85楼图rod21，后面衬底全是黑色的，失效对象很突出，这样的效果是怎么拍摄出来的？是照相机么？ ...

背景用黑色紙. 我有黑紅綠三色.

LeoMet · 发表于 2013-11-20 20:18:26

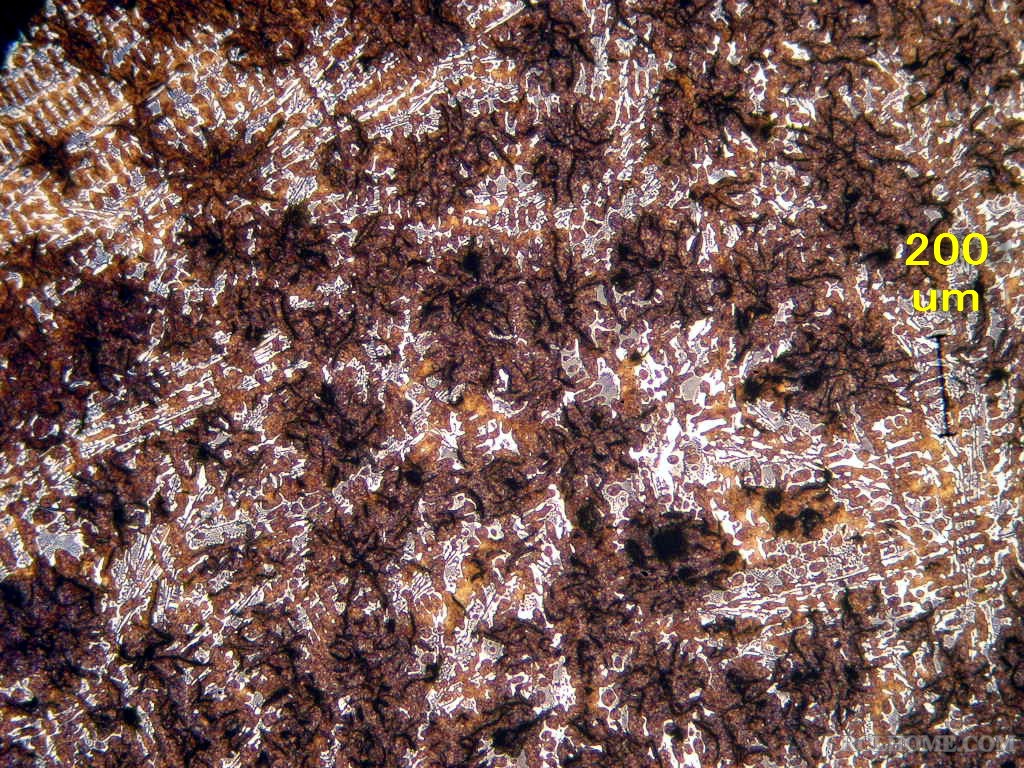

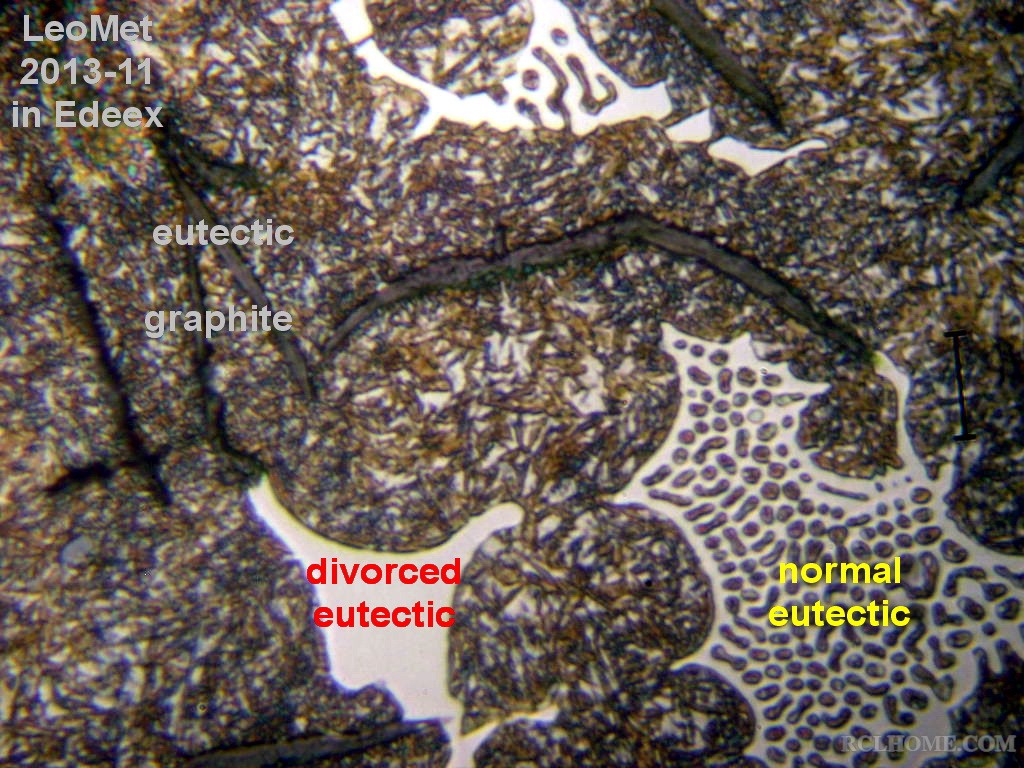

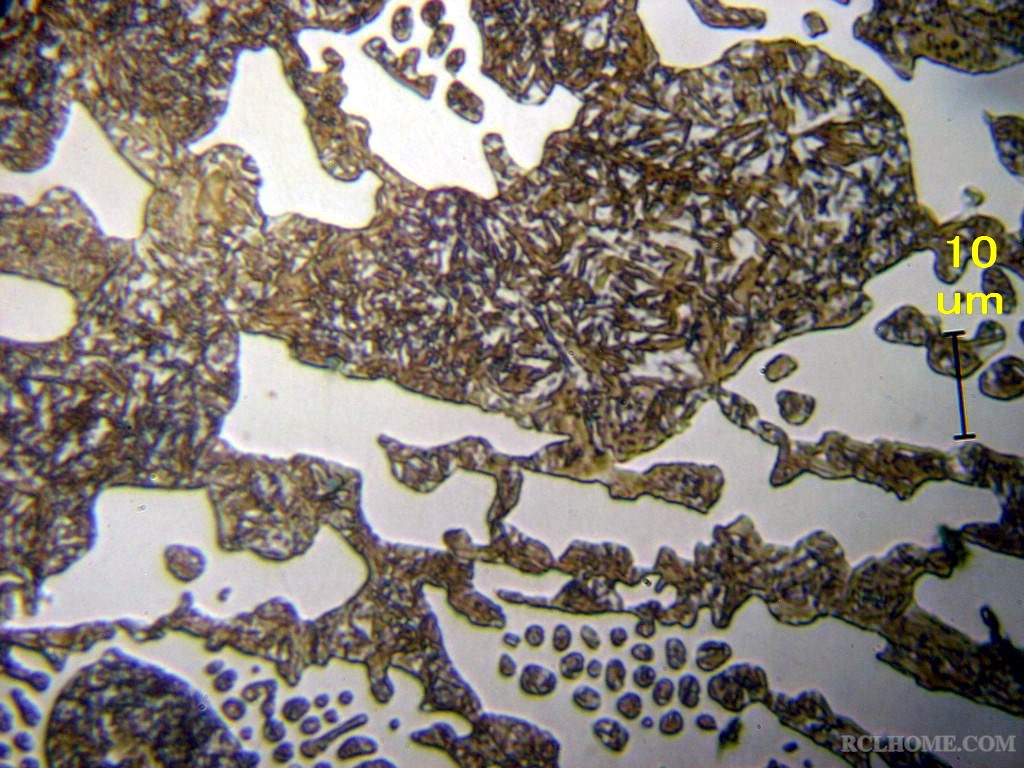

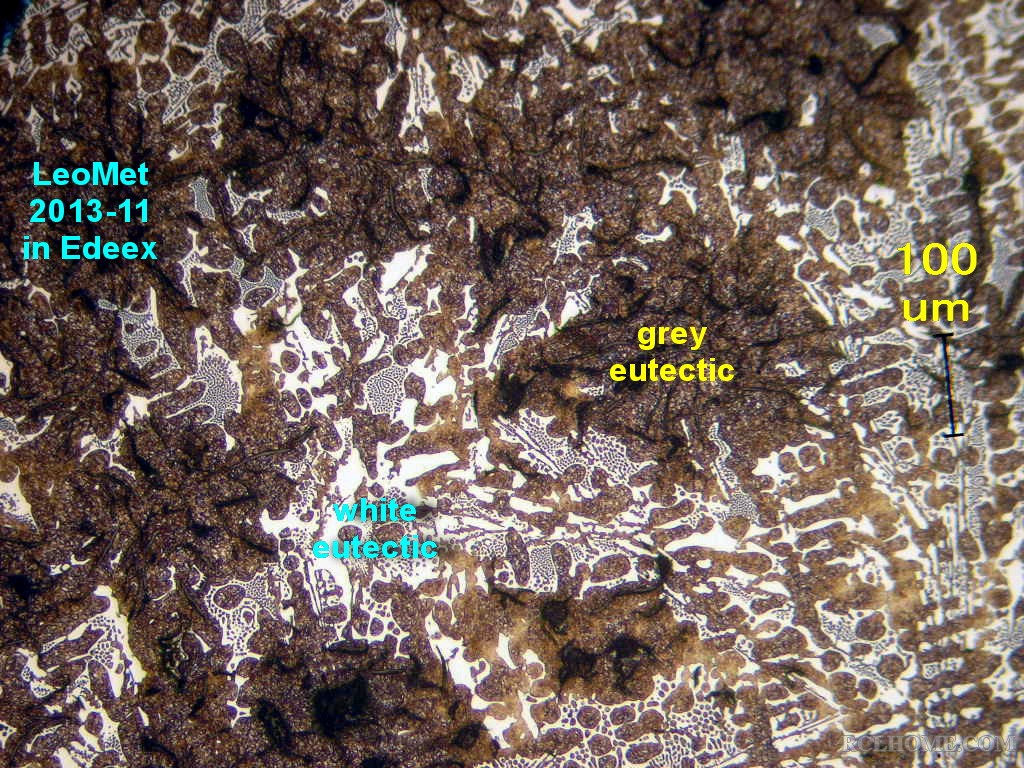

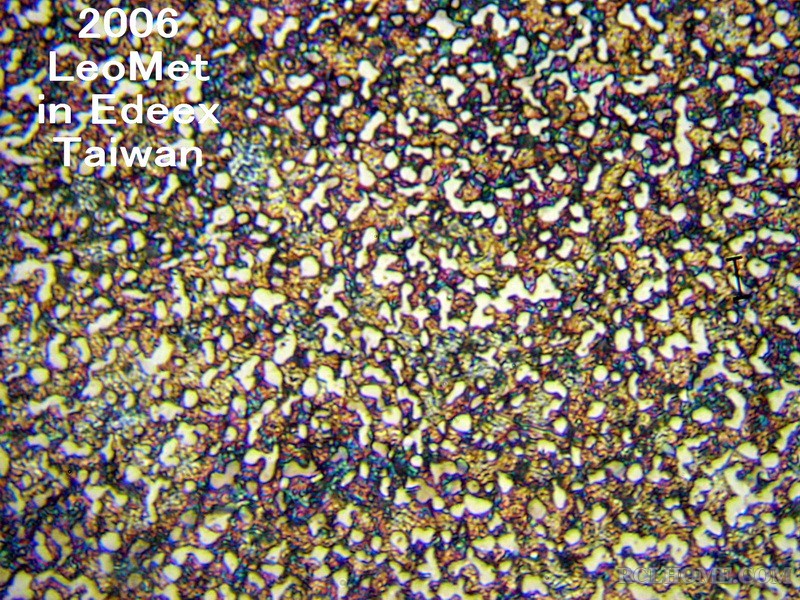

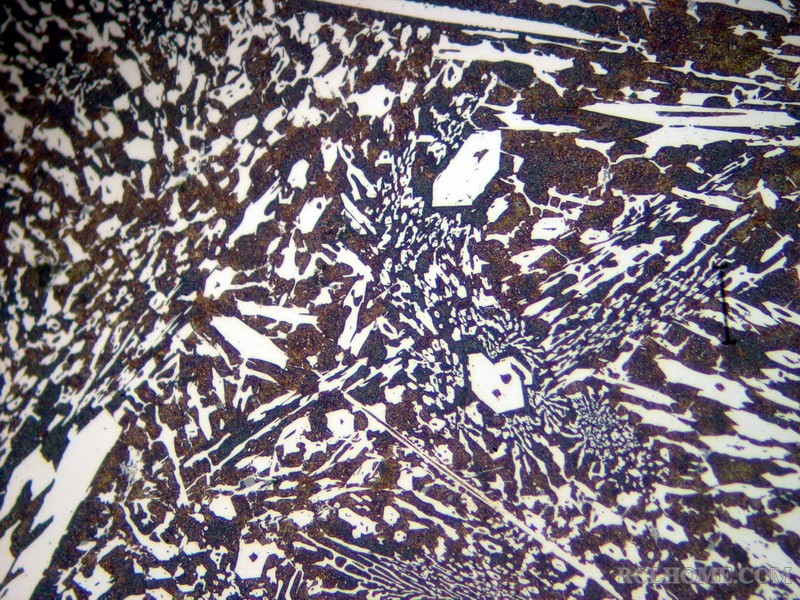

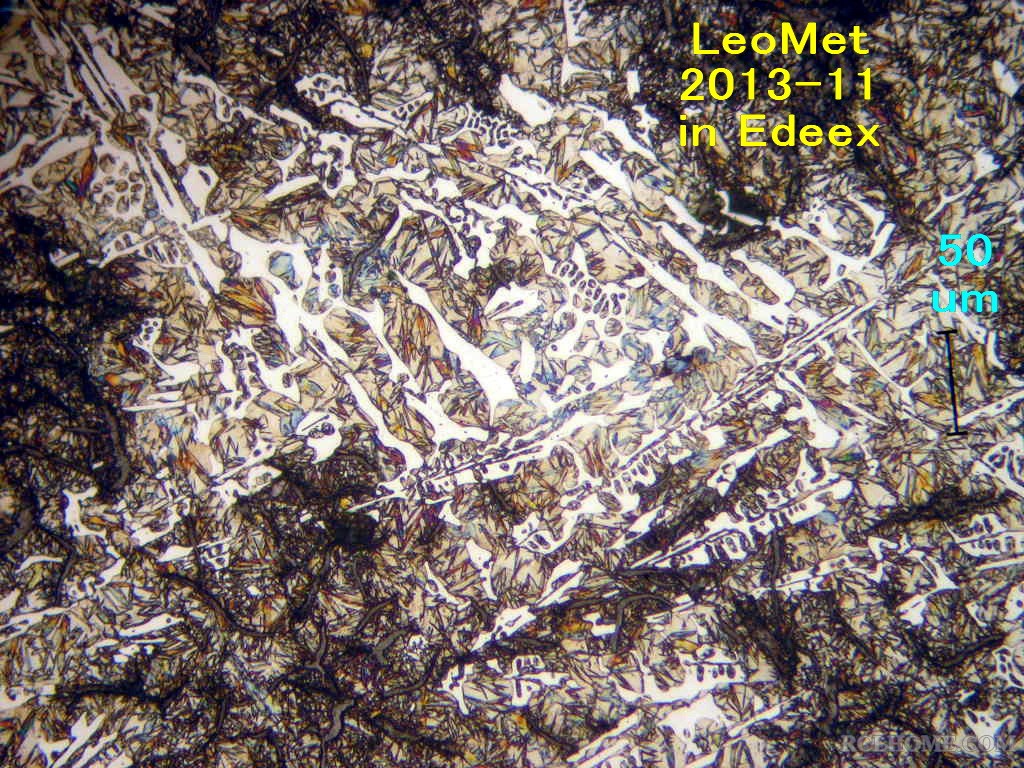

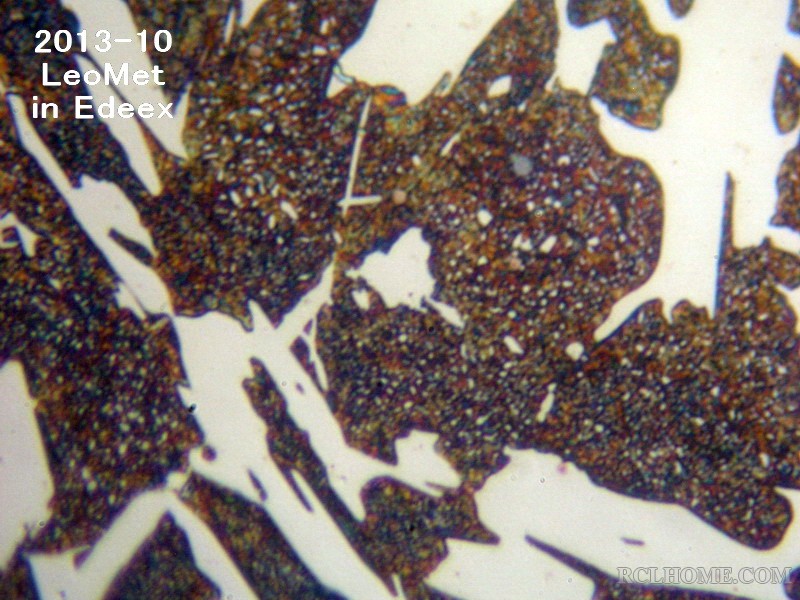

一組合金鑄鐵金相: 灰白共晶共存----欣賞照片就好

cnszgong · 发表于 2013-11-20 20:23:48

老师 http://www.rclhome.net/forum.php ... &extra=page%3D2 的裂纹是否也是多源性裂纹？

LeoMet · 发表于 2013-11-21 11:16:24

cnszgong 发表于 2013-11-20 20:23
老师 http://www.rclhome.net/forum.php?mod=viewthread&tid=5827&extra=page%3D2 的裂纹是否也是多源性裂 ...

Yes, it is. 圓周上每一個"階"就是一個小裂面, 往內逐漸合併成共同的裂面.

LeoMet · 发表于 2013-11-25 19:51:54

本帖最后由 LeoMet 于 2013-11-25 19:53 编辑

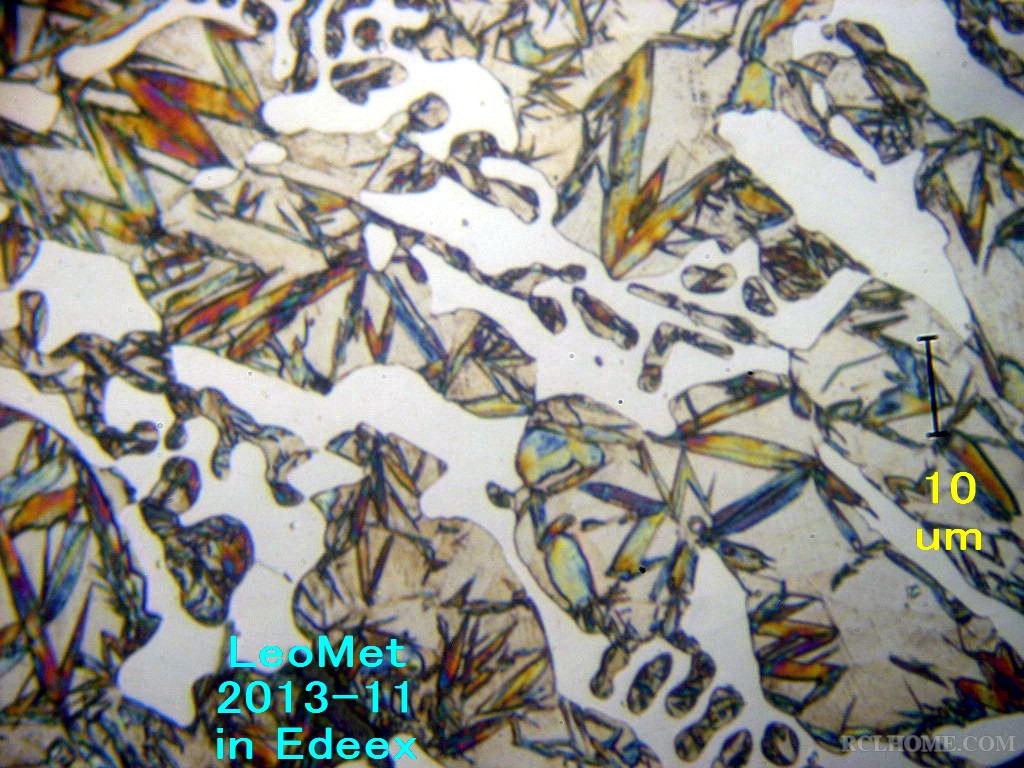

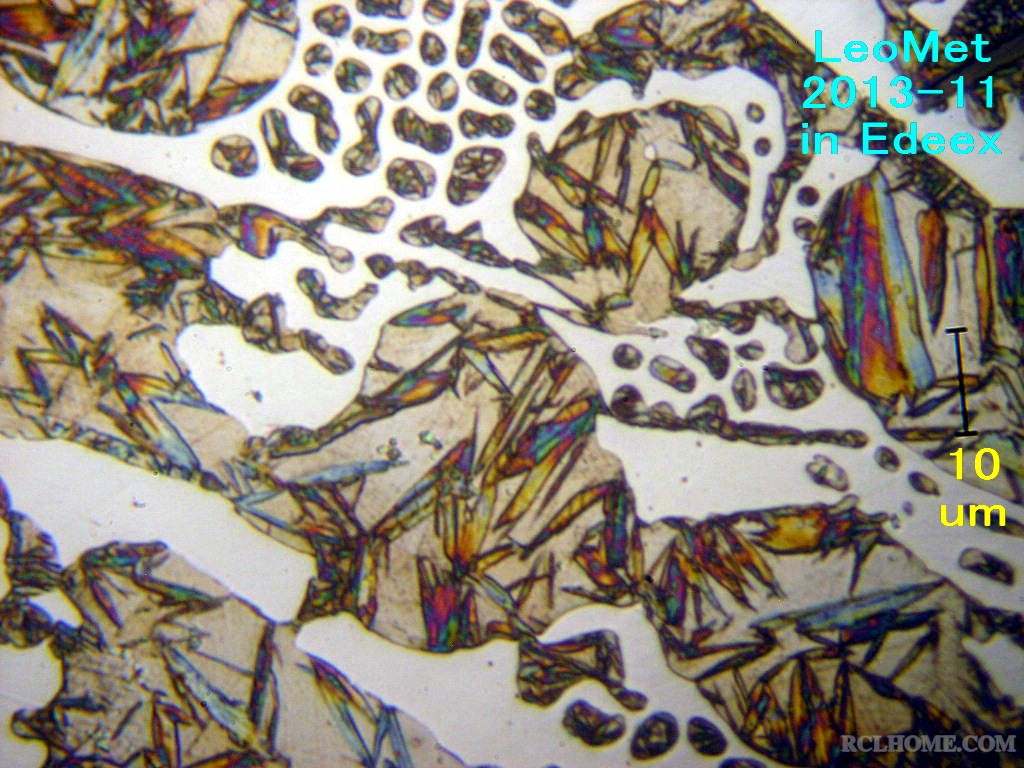

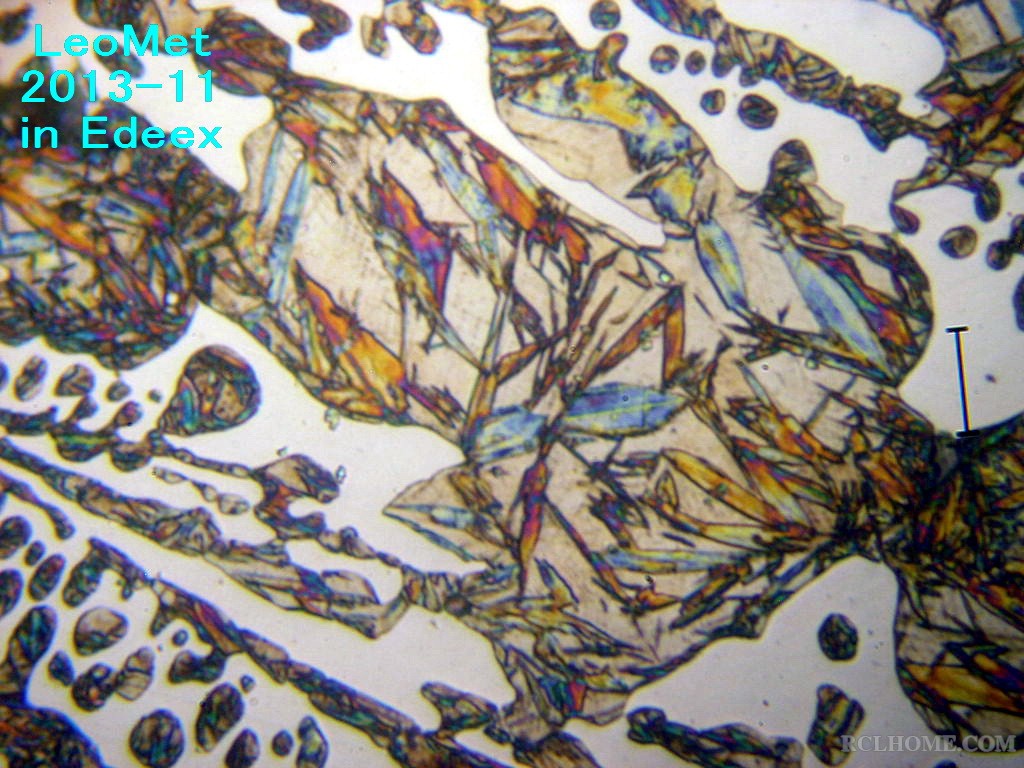

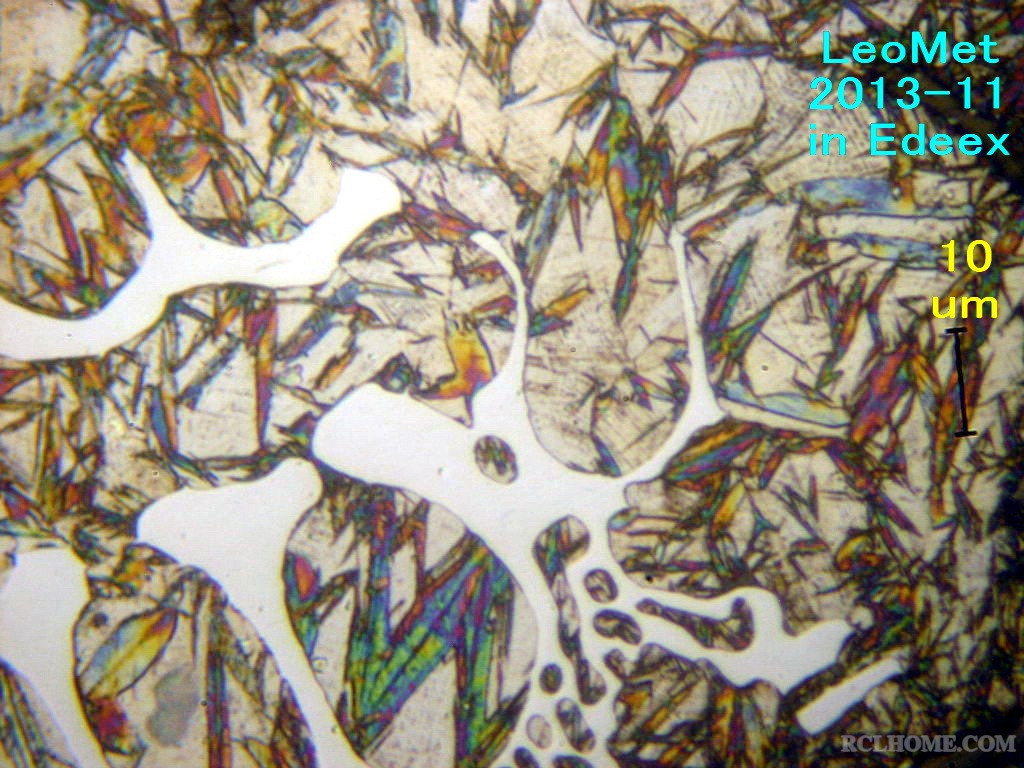

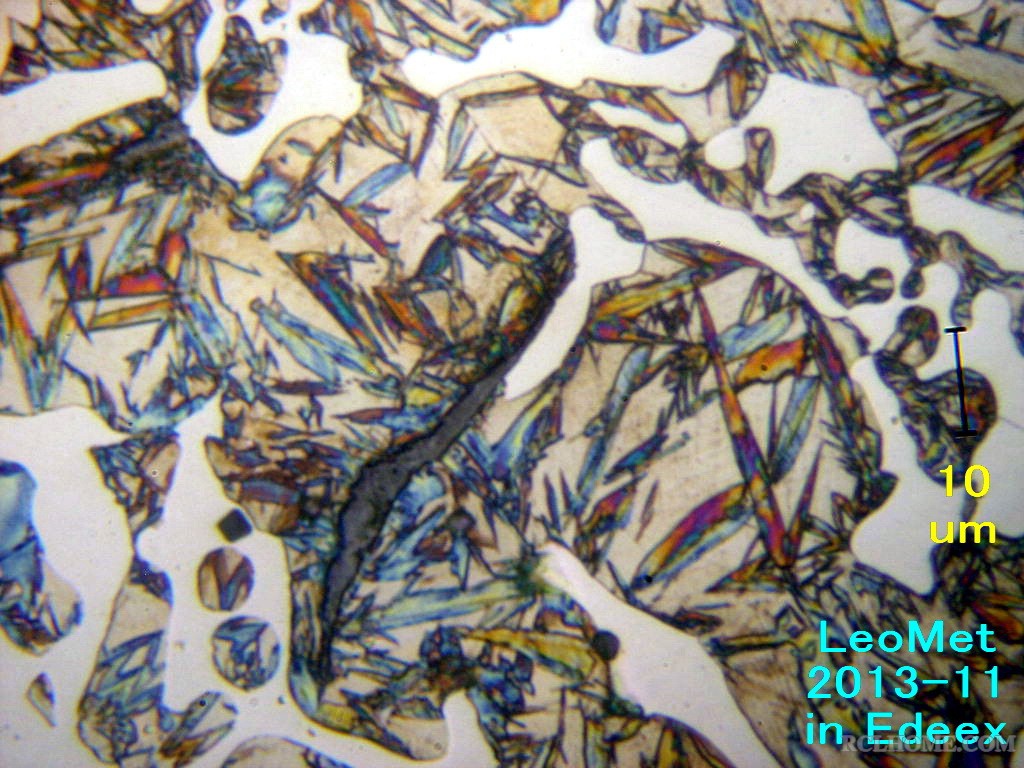

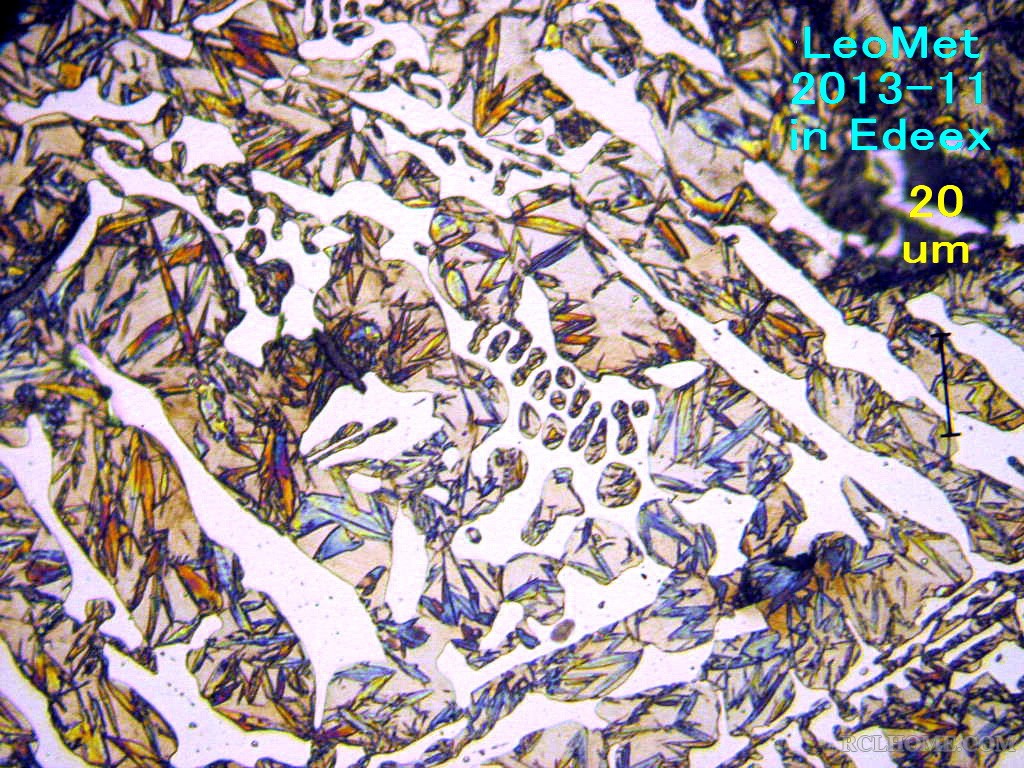

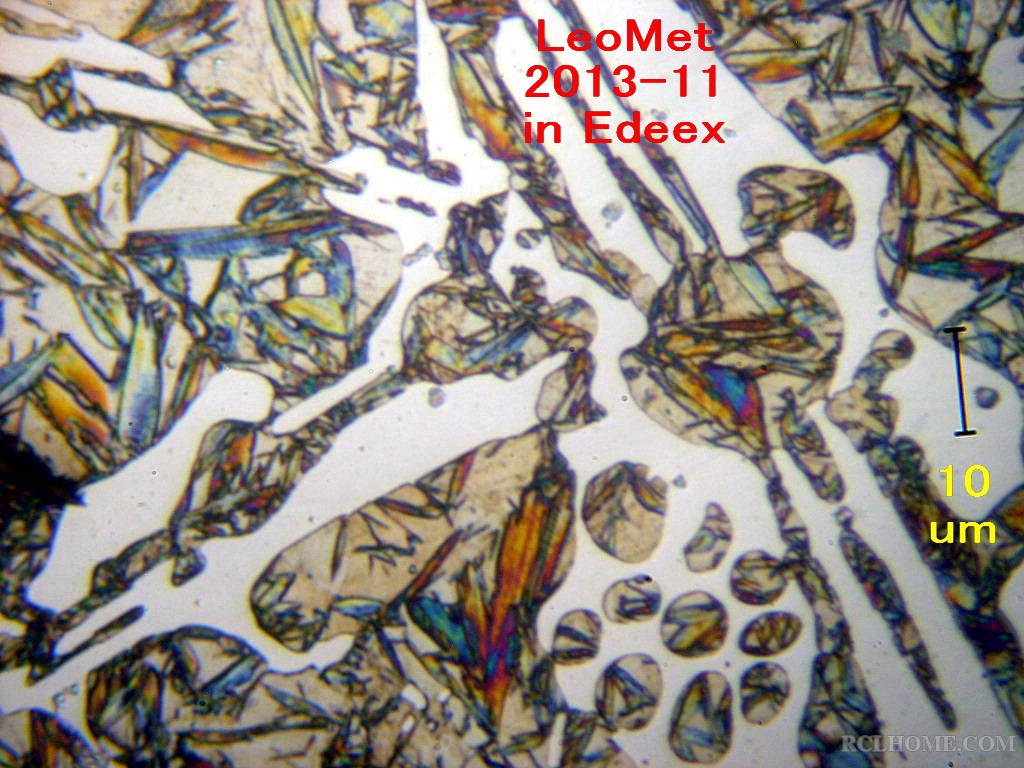

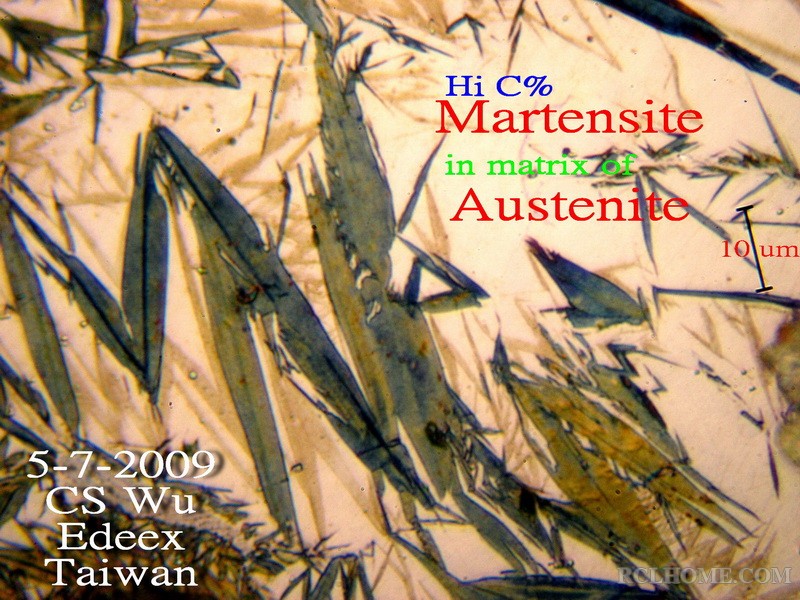

94# alloy cast iron, quenched from 1020C, tempered at 200C. You get lots of hi-C Martensite in R.A.

未彩蝕, 顏色自然形成.

LeoMet · 发表于 2013-12-14 21:27:43

本帖最后由 LeoMet 于 2014-1-4 22:18 编辑

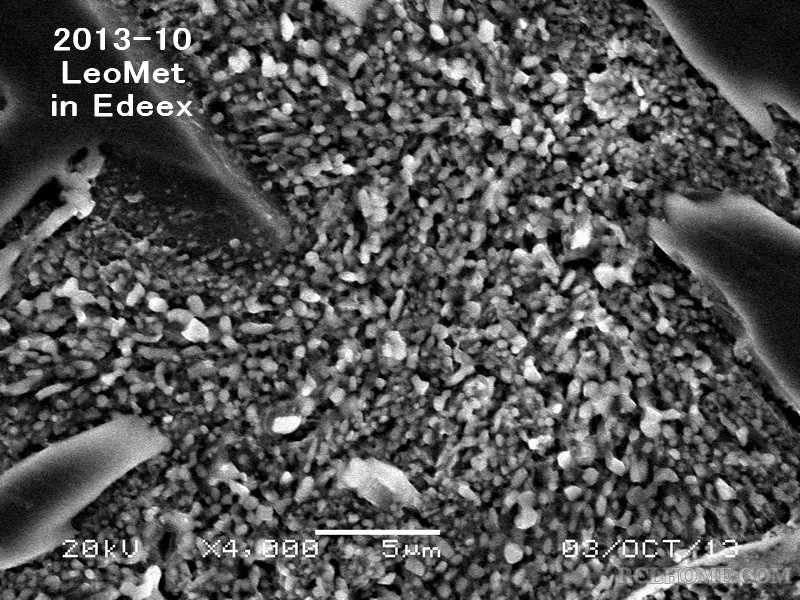

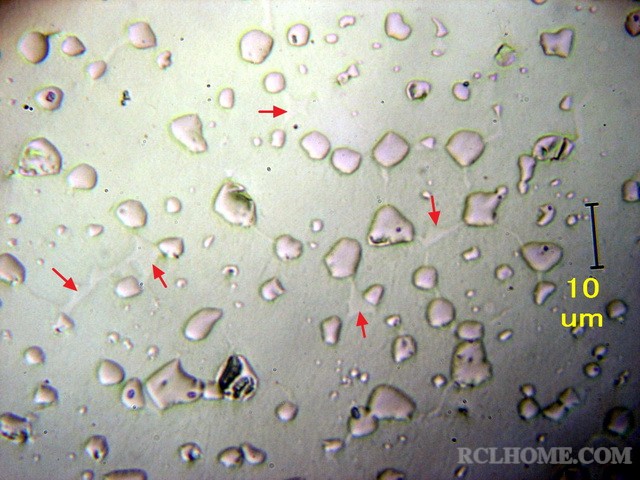

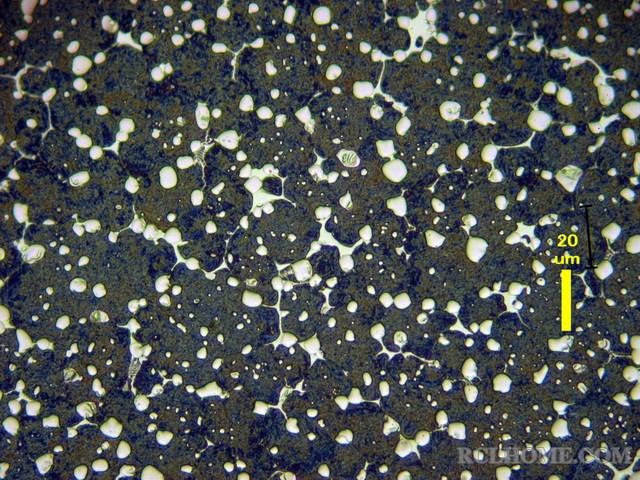

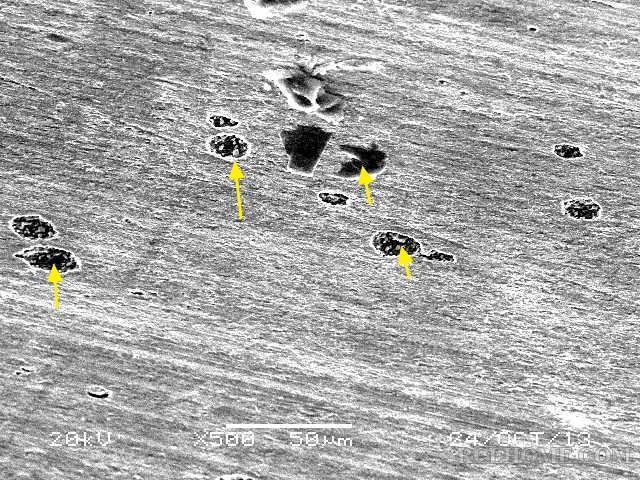

ASP 2060 P/M HSS overheated because of a faulty thermal couple.

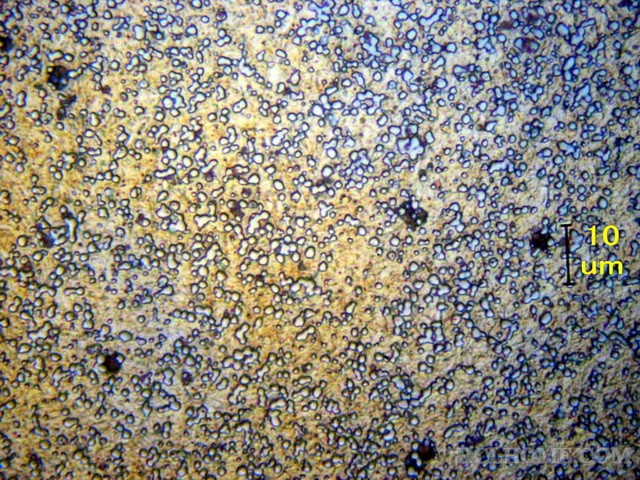

photo azz0 --> normal microstructure. Very minute carbide particles. Compare the sizes of carbide particles between the two conditions.
photo azz1 ~ azz5 : overheated during Austenization. Small carbide particles coalesce into large particles. Arrows: incipient melting at prior Austenite grain boundaries.photo azz1: as-polished.
a1 ~ a4 : flaking-off after high speed milling at HRC 60.

LeoMet · 发表于 2014-1-4 22:11:59

本帖最后由 LeoMet 于 2014-1-17 10:33 编辑

My blog:http://leometwu.pixnet.net/blog/post/13736794

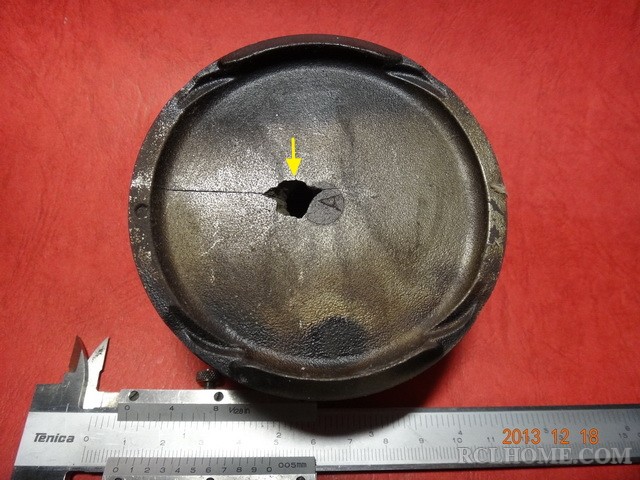

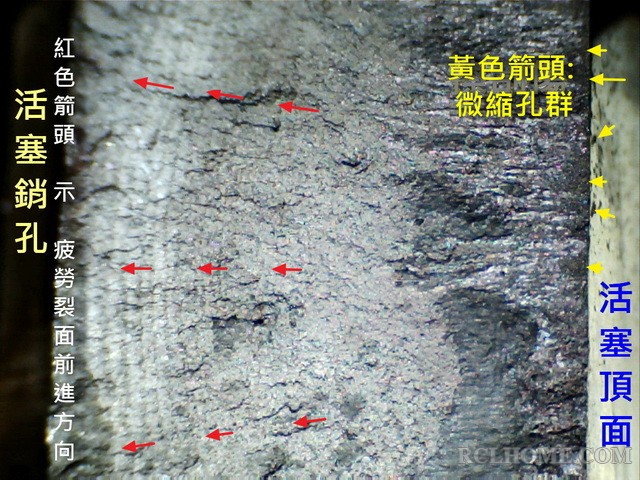

鑄造方案設計不良(未顯現出來), 產生微縮孔而起裂.
A cd.jpg(169.37K)

LeoMet · 发表于 2014-1-17 10:41:41

本帖最后由 LeoMet 于 2014-1-31 09:09 编辑

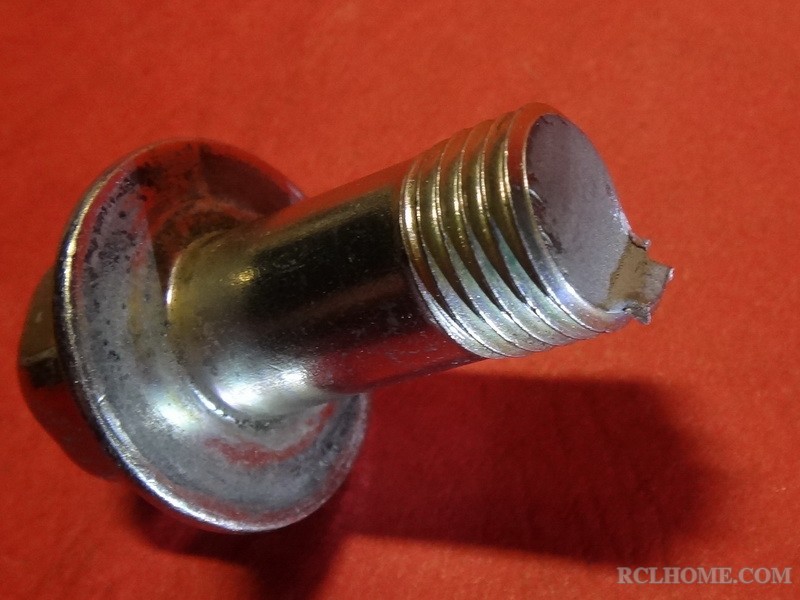

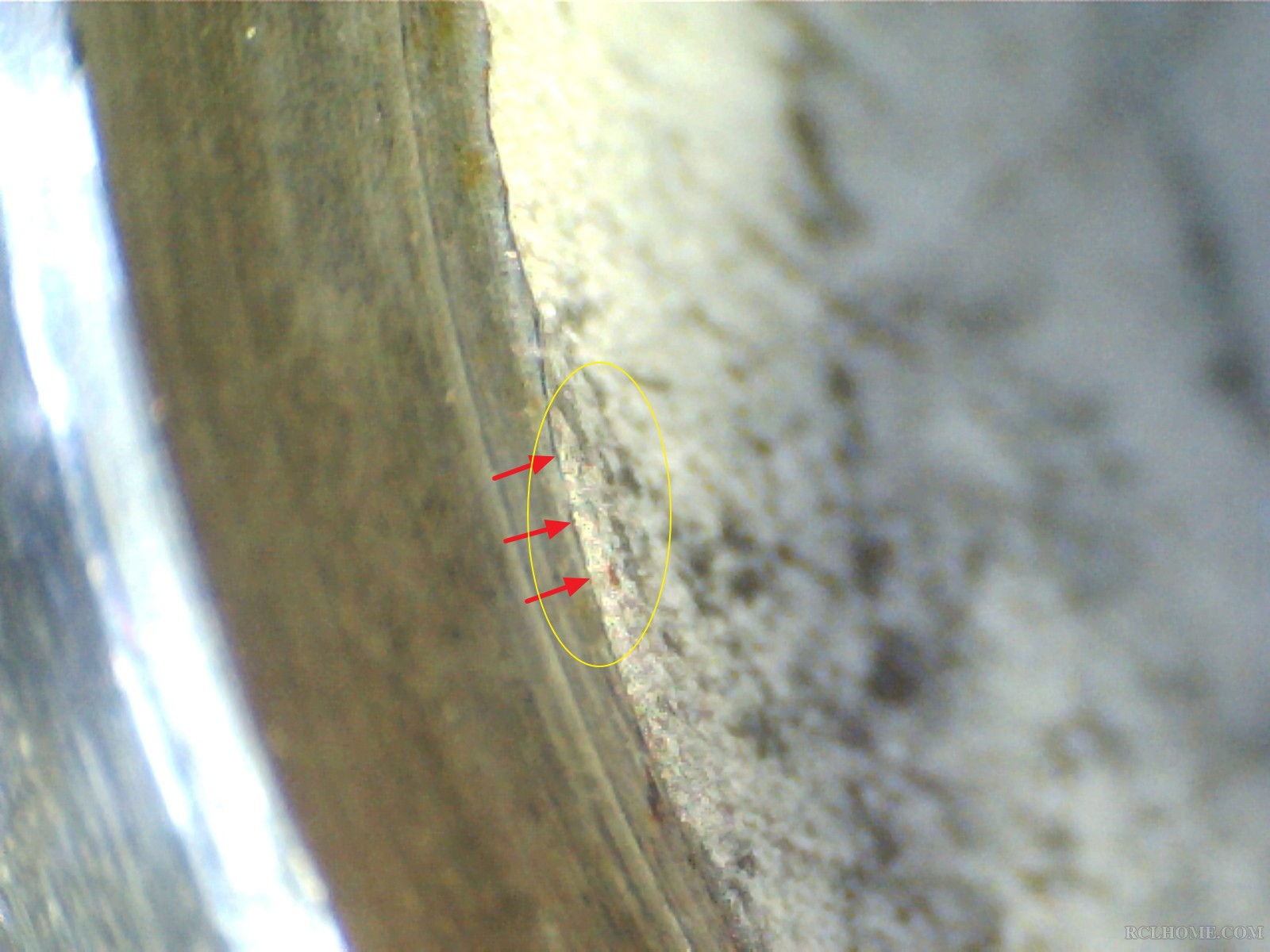

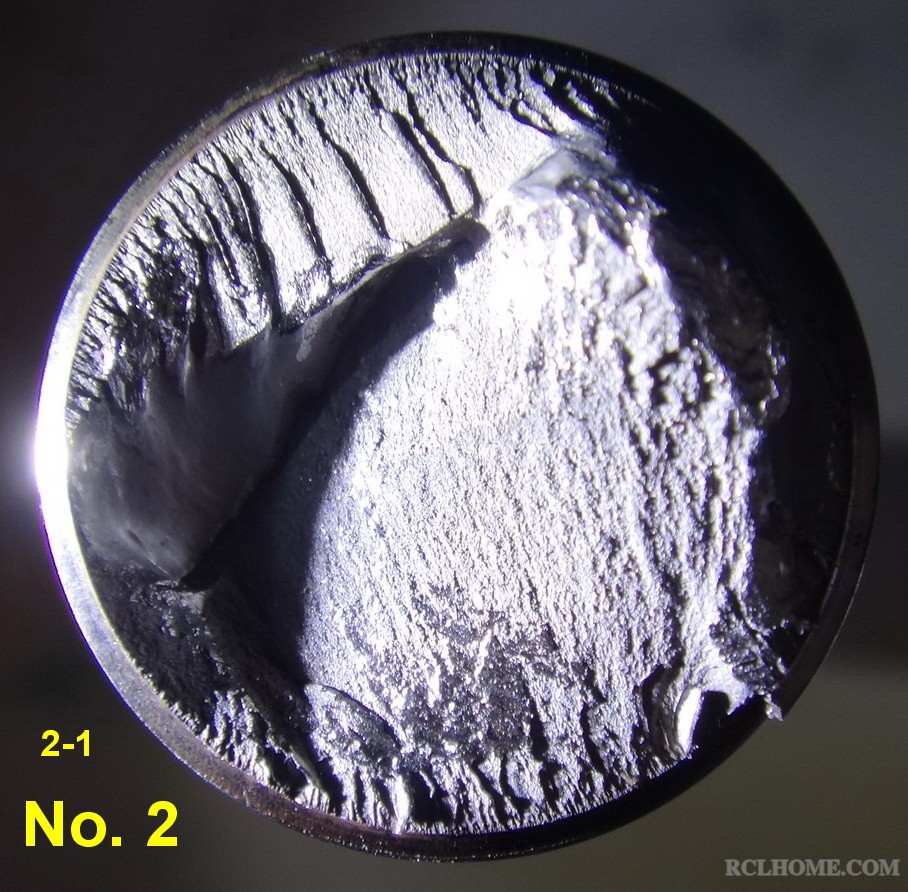

引擎腳螺栓疲勞斷裂, 引擎就...................

		自动登录	找回密码
密码			立即注册(不支持数字)

LeoMet's 圖集

评分

评分

评分

评分

P/M high speed steel

评分

Highly wear-resistant Alloy P/M steel

评分

Defective hardening of P/M HSS

评分

Coarse Martensite that led to quench crack

评分

评分

评分

评分

评分

评分

评分

评分

ADI, 2009 攝

评分

点评

评分

点评

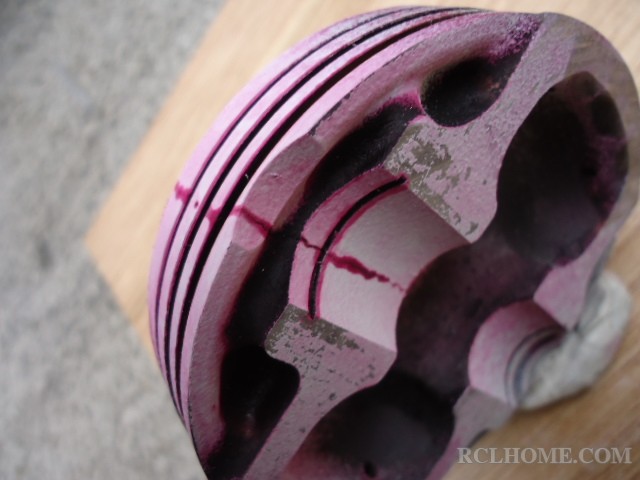

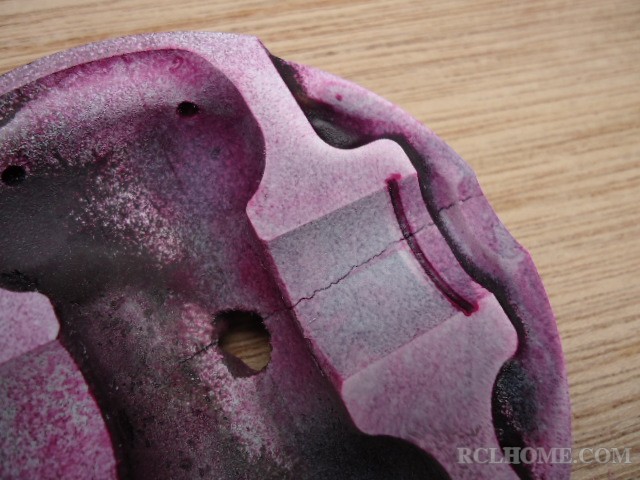

疲勞破裂_活塞
