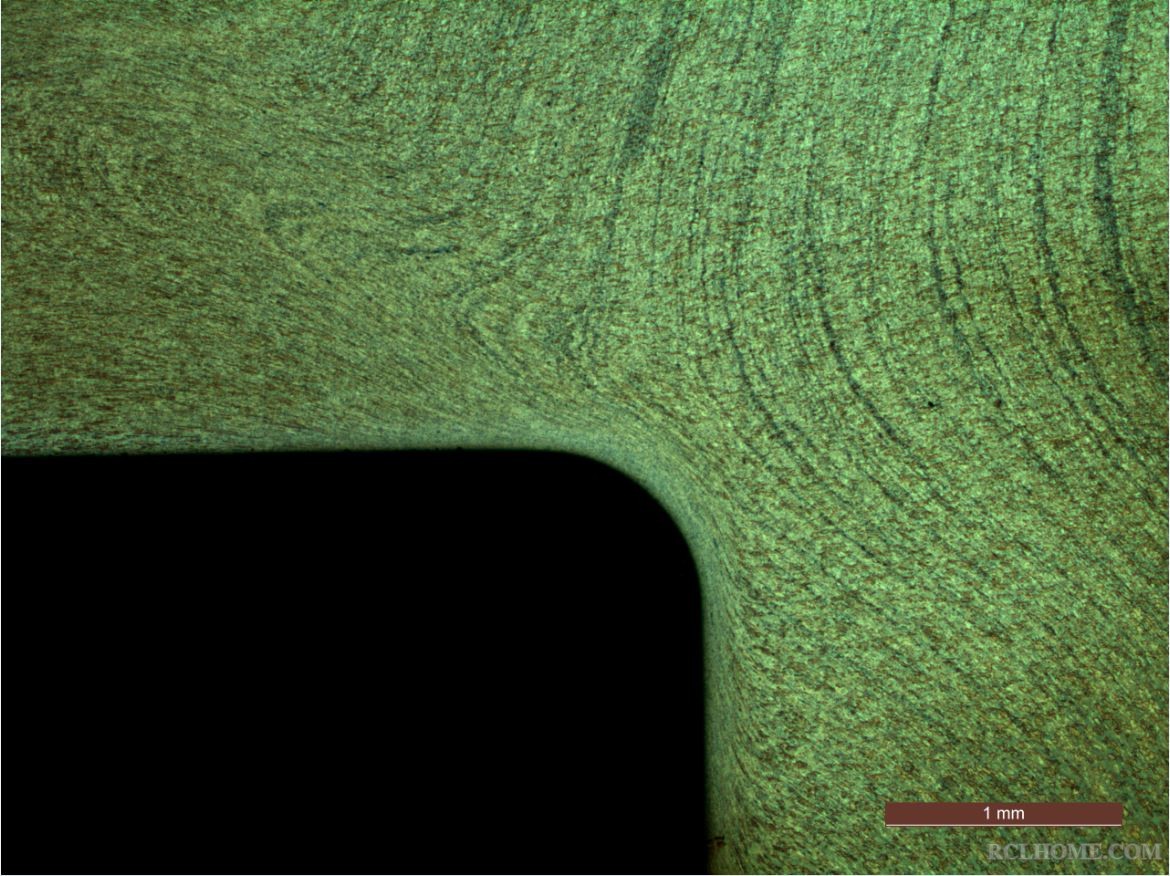

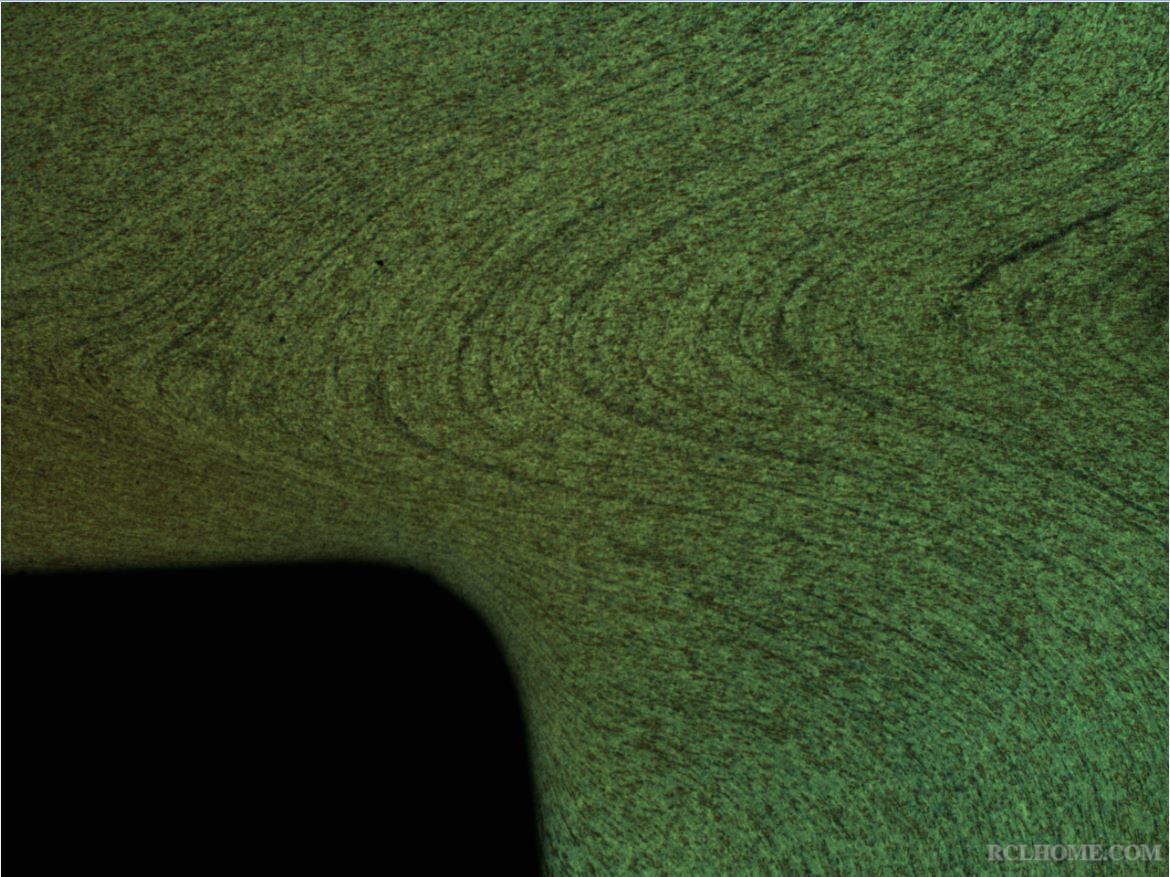

螺栓 R角处流线合格不?

25X

25X

25X

25X

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2014-4-26 08:05:41 | 显示全部楼层
能上传个螺栓全貌吗?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 874 天

[LV.10]以坛为家III

35

主题

1582

回帖

6546

积分

热处理高工

积分
6546
发表于 2014-4-26 08:46:17 | 显示全部楼层
第一张左上流线不顺。
智者不锐,慧者不傲,谋者不露,强者不暴。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2014-4-26 08:49:22 | 显示全部楼层
第二张比较正常。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2014-4-26 14:23:19 | 显示全部楼层

感觉第二张的流线方向应该是相反的?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 403 天

[LV.9]以坛为家II

25

主题

795

回帖

2827

积分

热处理工程师

积分
2827
发表于 2014-4-27 09:34:01 | 显示全部楼层
怎么感觉两个件的变形率不一样呢
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 449 天

[LV.9]以坛为家II

47

主题

1174

回帖

5660

积分

热处理高工

积分
5660
 楼主| 发表于 2014-4-27 17:06:32 | 显示全部楼层
hnhxslr 发表于 2014-4-27 09:34
怎么感觉两个件的变形率不一样呢

产品型号不一样。。。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 15 天

[LV.4]偶尔看看III

2

主题

485

回帖

2127

积分

热处理工程师

积分
2127
发表于 2014-4-27 19:41:34 | 显示全部楼层
第一张流线在r角断开了,个人认为有问题,第二张不太明显,但是感觉也不理想。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 905 天

[LV.10]以坛为家III

21

主题

1621

回帖

7133

积分

热处理高工

积分
7133
发表于 2014-4-29 10:46:03 | 显示全部楼层
最好发整个剖面的图片上来,便于大家探讨研究!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 449 天

[LV.9]以坛为家II

47

主题

1174

回帖

5660

积分

热处理高工

积分
5660
 楼主| 发表于 2014-4-29 11:03:47 | 显示全部楼层
sdytllll 发表于 2014-4-29 10:46
最好发整个剖面的图片上来,便于大家探讨研究!

这是显微镜最小的倍数了,用手机拍的看不清楚...............
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 905 天

[LV.10]以坛为家III

21

主题

1621

回帖

7133

积分

热处理高工

积分
7133
发表于 2014-4-29 11:11:08 | 显示全部楼层
流线照片用高像素相机拍下来看,没问题!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2014-4-29 16:17:41 | 显示全部楼层
          这样的流线分布都是不合理的,归根到底都是钱闹的
该会员没有填写今日想说内容.
