寻求！细长轴热处理设备、工装及加工方案

随风飘飘 · 发表于 2015-1-12 13:57:11

RT！直径35-45，长度500-2100不等的细长轴，如何调质才节省资源呢？准备使用井式炉调质，该如何设计工装呢？{:soso_e181:}望大家提出宝贵意见？

随风飘飘 · 发表于 2015-1-12 14:05:10

以加工长2100的轴计算，需要使用什么尺寸的国标炉型！

黑马行僧 · 发表于 2015-1-12 20:58:59

2000以上无国标炉形，都是非标，可提供炉子及工装整体方案；不知细长轴直径变化大吗，如果直径不变，还有更简便处理工艺。

shaod · 发表于 2015-1-12 22:43:30

工频透烧加热，也是个选择

张荣 · 发表于 2015-1-13 09:48:47

RT！是什么意思

张荣 · 发表于 2015-1-13 09:53:29

可以用中频炉加热采用流水线方式，不知道生产量有多大。是什么材料。

小菜鸟 · 发表于 2015-1-13 11:04:21

要知道炉子的尺寸，以及装炉量才好设计一般是底盘中间做个两三个隔盘嘛

fjg · 发表于 2015-1-13 12:22:58

张荣发表于 2015-1-13 09:48
RT！是什么意思

没猜错的话应该是“如题”。的拼音首字母。

fjg · 发表于 2015-1-13 12:23:50

这工装很简单，可以参考我的头像图片啊！

电热设备电炉 · 发表于 2015-1-13 19:01:06

设备问题可以咨询我公司 15167290776 吴先生

别问我是谁 · 发表于 2015-1-13 19:15:57

可上一条中频穿透加热淬火生产线。

junshi · 发表于 2015-1-14 09:15:45

所以因为前辈公司的做法不是不错嘛？可以参考一下硬和不硬
http://www.rclhome.net/forum.php ... 322&fromuid=168
(出处: 热处理之家)

我是袁纯纯 · 发表于 2015-1-14 09:41:36

我公司给西北工业集团有限公司做过这样的工装 QQ250195165，TEL18606112662 袁鹏

孤鸿踏雪 · 发表于 2015-1-14 10:29:32

既然是细长轴又是井式炉调质，工装设计当然以竖直悬挂为原则

华虹工业炉 · 发表于 2015-1-17 14:46:40

我们公司可以提供井式炉及工装整体方案QQ228646535 ,TEL13336858656 小包

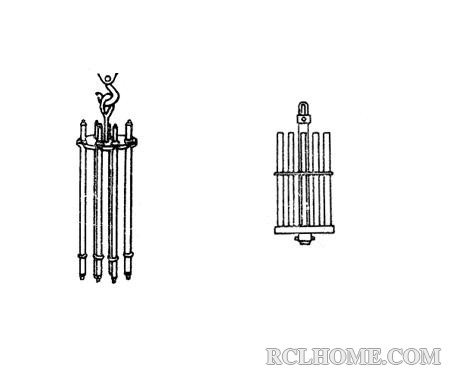

草原的风 · 发表于 2015-1-17 15:10:07

随风飘飘 · 发表于 2015-1-18 08:55:23

草原的风发表于 2015-1-17 15:10

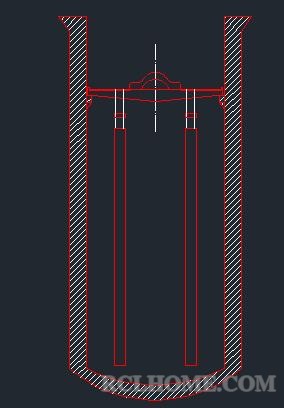

准备这样！

黑马行僧 · 发表于 2015-1-19 20:33:41

随风飘飘发表于 2015-1-18 08:55
准备这样！

错误方案，料架不能挂在坩埚上

宝刀 · 发表于 2015-1-19 21:44:06

黑马行僧发表于 2015-1-19 20:33
错误方案，料架不能挂在坩埚上

怎么干变形是最大问题，没见谁说用设备做出来，不用校达到要求

随风飘飘 · 发表于 2015-1-20 08:12:53

黑马行僧发表于 2015-1-19 20:33
错误方案，料架不能挂在坩埚上

您有什么好方案吗？我设计的方案错误在哪？？？？？

fjg · 发表于 2015-1-20 12:38:13

随风飘飘发表于 2015-1-20 08:12
您有什么好方案吗？我设计的方案错误在哪？？？？？

建议您采用“草原的风”前辈的方案，我都这样干过，如果直接挂在坩埚上，无疑对坩埚的要求更高，用不了几炉坩埚就怕是会变形了！

随风飘飘 · 发表于 2015-1-20 13:29:53

fjg 发表于 2015-1-20 12:38
建议您采用“草原的风”前辈的方案，我都这样干过，如果直接挂在坩埚上，无疑对坩埚的要求更高，用不了几 ...

现在的关键是，不在坩埚内做平台支撑！该如何固定呢？在不影响质量的同时，公司要求减少挂具重量，减少挂具成本！减少加热附具！

fjg · 发表于 2015-1-20 15:17:30

随风飘飘发表于 2015-1-20 13:29
现在的关键是，不在坩埚内做平台支撑！该如何固定呢？在不影响质量的同时，公司要求减少挂具重量，减少挂 ...

仔细看“平原的风”前辈的图示，或者看我头像，把我那头像上面行星轮去掉，隔板底座的蜂窝板去掉，就剩一根吊杆加隔板，其实也没使用多少，相比坩埚变形的危险，我更倾向于这种方案！

随风飘飘 · 发表于 2015-1-20 15:59:31

fjg 发表于 2015-1-20 15:17
仔细看“平原的风”前辈的图示，或者看我头像，把我那头像上面行星轮去掉，隔板底座的蜂窝板去掉，就剩一 ...

谢谢！那中间只有一个主干！能站稳吗？？？如果底部按草原的风提供的第二张图片来看，再加以平底吗？？？

fjg · 发表于 2015-1-20 16:32:23

随风飘飘发表于 2015-1-20 15:59
谢谢！那中间只有一个主干！能站稳吗？？？如果底部按草原的风提供的第二张图片来看，再加以平底吗？？？ ...

当然是要加底座，底座是可以加蜂窝板跟隔断一样就行了！

随风飘飘 · 发表于 2015-1-20 16:35:33

fjg 发表于 2015-1-20 16:32
当然是要加底座，底座是可以加蜂窝板跟隔断一样就行了！

那中间只有一个主干！能站稳吗？？？

fjg · 发表于 2015-1-20 16:39:33

随风飘飘发表于 2015-1-20 16:35
那中间只有一个主干！能站稳吗？？？

中间是可以用隔板的啊！看我头像，把中间那隔板上的蜂窝板拿下去，不就可以绑在上面了吗？主要受力部位是在底座，隔板只是起一固定作用，用铁丝绑下就ok了！

随风飘飘 · 发表于 2015-1-20 16:42:29

fjg 发表于 2015-1-20 16:39
中间是可以用隔板的啊！看我头像，把中间那隔板上的蜂窝板拿下去，不就可以绑在上面了吗？主要受力部位是 ...

错了！我说的是您头像及草原的风上传的第二张图的下端，最下面主干最底部露出的那部分(位置）

黑马行僧 · 发表于 2015-1-20 21:35:20

随风飘飘发表于 2015-1-20 08:12
您有什么好方案吗？我设计的方案错误在哪？？？？？

悬挂位置设计不当，可提供低变形长轴热处理炉子及工装整体方案。 QQ: 2640848818

孤鸿踏雪 · 发表于 2015-1-22 09:14:48

草原的风发表于 2015-1-17 15:10

孤以为，这两个方案，以左边为最佳，右边的有缺陷

浩然天地 · 发表于 2015-1-22 12:18:49

松涛阵阵专家根据飘版的信息，做以下回复：
为了减少细长轴调质变形，应采取以下措施：
1、采取悬挂吊装加热和冷却；
2、工件吊装出炉后，要平稳移至淬火冷却槽上空，静止后再淬火，绝对不能使工件在热状态下摆动；
3、工件淬火应垂直入淬火液，只稍作上下窜动，禁止横向移动；
4、工件淬火严格控制表面终冷温度；
5、淬火后不能卸卡，及时装炉回火；
6、回火出炉后，放在挂架上，悬挂自然冷却后，再卸卡；

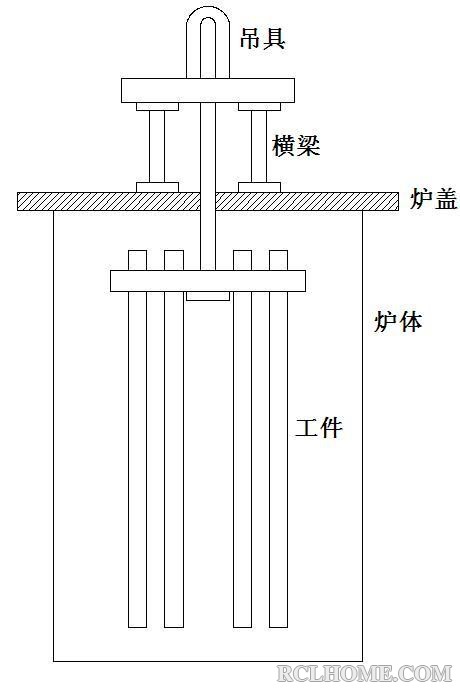

7、悬挂时吊装根据如下图：


浩然天地 · 发表于 2015-1-22 12:27:27

本帖最后由浩然天地于 2015-1-22 14:18 编辑

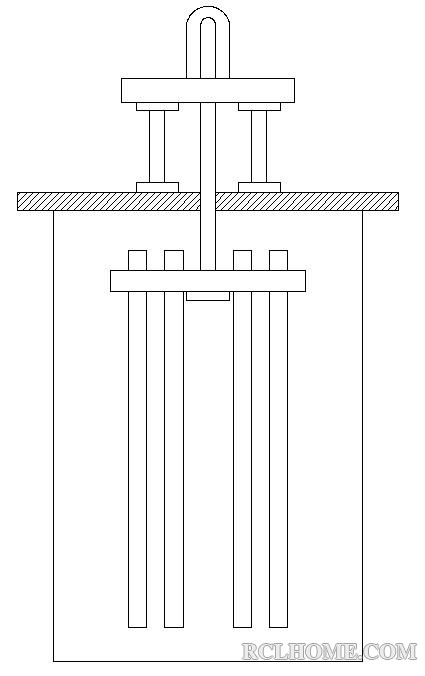

图片仅为示意图，供参考。

随风飘飘 · 发表于 2015-1-22 15:08:38

浩然天地发表于 2015-1-22 12:18
松涛阵阵专家根据飘版的信息，做以下回复：
为了减少细长轴调质变形，应采取以下措施：
1、采取悬挂吊装加 ...

谢谢前辈的方案！
循环风机设计在哪个位置呢？

浩然天地 · 发表于 2015-1-22 16:16:02

随风飘飘发表于 2015-1-22 15:08
谢谢前辈的方案！
循环风机设计在哪个位置呢？

一般炉子炉温均匀性达到了，不用循环风机。
你这轴性能均匀性要求很高吗？

所以因为 · 发表于 2015-1-22 16:24:32

浩然天地发表于 2015-1-22 12:27
图片仅为示意图，供参考。

和我用的吊具基本相同，但固定做３５～４５的细长轴有些浪费。

随风飘飘 · 发表于 2015-1-22 16:25:13

浩然天地发表于 2015-1-22 16:16
一般炉子炉温均匀性达到了，不用循环风机。
你这轴性能均匀性要求很高吗？ ...

轴长1620mm，要求两端的硬度误差在2HRC，整件轴硬度均匀性误差在3HRC以内！

浩然天地 · 发表于 2015-1-22 16:30:38

本帖最后由浩然天地于 2015-1-22 16:40 编辑

松涛阵阵专家继续给出以下回复：
                                          热处理工件垂直吊挂吊具设计注意事项
1、为保证吊具在高温长期负荷作用和反复淬火条件下不发生开裂，必须满足下列条件：
   （1）吊具材料不允许存在冶金缺陷，如裂纹、缩孔、白点、偏析、夹渣、气泡等缺陷；
   （2）工件淬火时，吊具材料不应发生马氏体或贝氏体转变；
   （3）吊具的所有危险截面的抗拉、抗弯、抗剪……等强度，必须大于吊具材料在高温下的许用应力；
   （4）要求吊具采取圆弧过渡和倒角加工；
   （5）新的吊具需要进行超声波探伤检查，使用前最好进行一次正火。
2、吊具材料一般采用20钢或25钢等低碳钢制造，采用奥氏体不锈钢制造时，制造成本太高；
3、吊具设计的最高使用温度为950℃。吊具的最大使用重量根据装夹工件多少确定。但应标明此吊具最大吊装重量；
4、由于吊具反复加热和冷却后，将产生变形，所以吊具之间的配合面应留有一定的空隙；
5、吊具的设计尺寸应保证工件在热处理炉中的有效加热区域内；
6、吊具设计应充分考虑装卸方便，安全可靠，工件加热和冷却均匀。

浩然天地 · 发表于 2015-1-22 16:37:03

随风飘飘发表于 2015-1-22 16:25
轴长1620mm，要求两端的硬度误差在2HRC，整件轴硬度均匀性误差在3HRC以内！

这个要求不高。如果炉温均匀性好，这个误差可以满足。
实在担心的话，你可以淬火和回火分开，用两个设备。在回火炉上装风扇，强制循环，保证回火均匀。

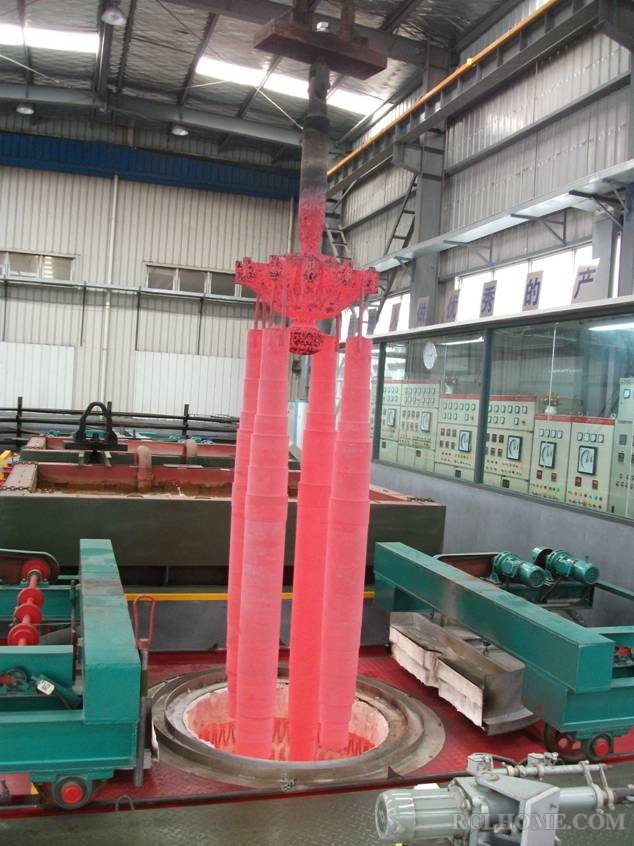

所以因为 · 发表于 2015-1-22 16:38:49

所以因为 · 发表于 2015-1-22 16:43:42

随风飘飘发表于 2015-1-22 16:25
轴长1620mm，要求两端的硬度误差在2HRC，整件轴硬度均匀性误差在3HRC以内！

淬火温度下的循环风机很少用吧？硬度均匀性主要在冷却上影响比较大。
3HRC以内的硬度均匀性没有什么问题的。

随风飘飘 · 发表于 2015-1-22 16:54:56

所以因为发表于 2015-1-22 16:38

没有见过这种大型井式炉，炉内不用循环风机来控制温度的均匀性；那炉内温度的均匀性能达到吗？？？

所以因为 · 发表于 2015-1-22 18:02:23

随风飘飘发表于 2015-1-22 16:54
没有见过这种大型井式炉，炉内不用循环风机来控制温度的均匀性；那炉内温度的均匀性能达到吗？？？ ...

炉内温度的均匀性在±10℃。

随风飘飘 · 发表于 2015-1-23 07:56:50

tlx322 发表于 2015-1-22 19:55
不会是45#、40Cr之类的吧？如果是这样，吊挂基本否定了，你可以自己先试两根看看，肯定达不到。平装也没觉 ...

现在用的材料是：42crmoA；硬度误差检测基本在公差上，现在准备的方案是井式炉，还没有确定！方案还在研究中。。。。？

所以因为 · 发表于 2015-1-23 08:14:37

随风飘飘发表于 2015-1-23 07:56
现在用的材料是：42crmoA；硬度误差检测基本在公差上，现在准备的方案是井式炉，还没有确定！方案还在研 ...

产量大不大?

随风飘飘 · 发表于 2015-1-23 08:17:16

所以因为发表于 2015-1-23 08:14
产量大不大?

这个产品每月8000件！

所以因为 · 发表于 2015-1-23 08:41:03

随风飘飘发表于 2015-1-23 08:17
这个产品每月8000件！

长远考虑还是感应生产线比较合适.

随风飘飘 · 发表于 2015-1-23 08:48:38

所以因为发表于 2015-1-23 08:41
长远考虑还是感应生产线比较合适.

感应淬火生产线也在考虑！根据公司热处理现状及产品状态考虑；这个感应淬火生产线对产品的形状有一定的局限性！

浩然天地 · 发表于 2015-1-23 10:31:11

松涛阵阵专家根据飘飘版主进一步提供的信息，做以下回复：
根据贵司热处理现状、产品类型及规划发展前景，可优先考虑电加热井式热处理炉的设计方案。据我所知，大型调质处理用井式热处理炉（有21m、18m、16m、12m……），都没有采用炉内循环风机来改善炉温均匀性的。大型井式热处理炉有燃气的和电加热的两种，现在多用电加热井式热处理炉，便于控温。
鉴于贵司生产任务8000件/月，42CrMoA钢（φ35~φ45）×2100的轴类工件调质处理，建议采用以下方案：
1、电加热井式炉，采用分区控温；
2、与细长轴类工件配套的淬火冷却介质设备；
3、细长轴类工件弯曲变形的检查及校直设备；
4、如果产品存在特殊要求，可以考虑设计具有马弗墙且设有循环风机的炉型结构。

宝刀 · 发表于 2015-1-23 13:46:32

随风飘飘发表于 2015-1-23 08:48
感应淬火生产线也在考虑！根据公司热处理现状及产品状态考虑；这个感应淬火生产线对产品的形状有一定的局 ...

若有超强解决变形能力可考虑躺着干
