请教凸轮轴渗碳淬火工装

正信热处理 · 发表于 2015-1-28 09:23:01

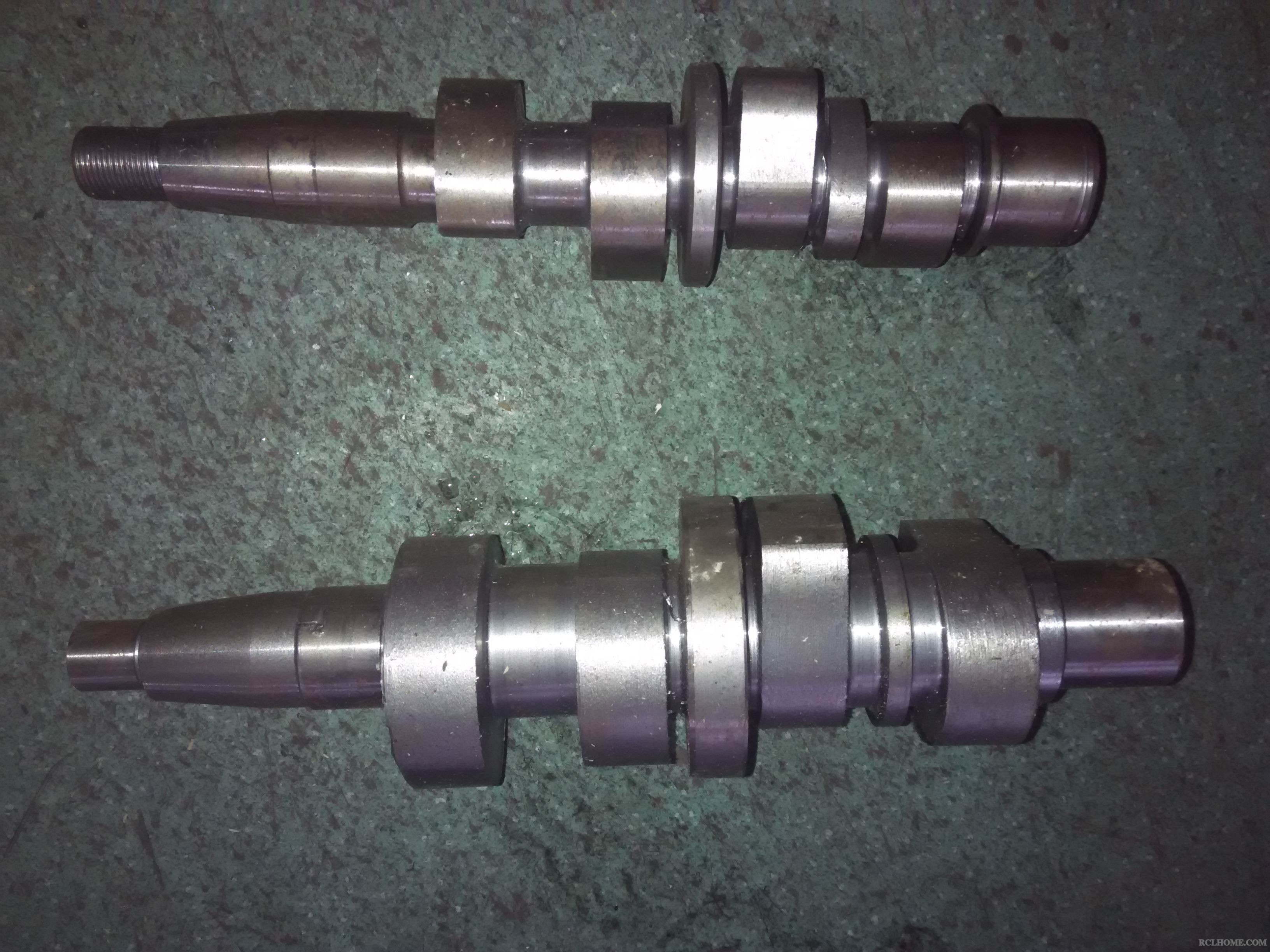

单件5公斤、小的3公斤。长度280-320mm渗碳层在1.5-2.0mm，材料20CrMnTi。用什么样的工装装料经济实惠，既可以多装料，又可以保证工装的寿命？

hongqk · 发表于 2015-1-28 09:44:54

这种凸轮轴好像是汽车油泵上的，看是在什么设备中做渗碳和淬火，井式炉的话，就用低碳钢板上下两块圆板，上下圆板用一些立柱支撑，上块割出一些槽，用铁丝吊挂在上圆板上。多用炉的话就用耐热钢做挂具合算。

正信热处理 · 发表于 2015-1-28 09:55:34

hongqk 发表于 2015-1-28 09:44
这种凸轮轴好像是汽车油泵上的，看是在什么设备中做渗碳和淬火，井式炉的话，就用低碳钢板上下两块圆板，上 ...

你好洪总！
是推盘炉，因为成本过高就没有竞争力。请教我应该挂在哪个位置合理呢？挂具的材质，尺寸如何选择既能保证强度，又能保证装料方便

aaron01 · 发表于 2015-1-28 11:20:22

没做过这个零件，瞎说说吧，大头在下面，井字架扶住轴。
托还是不托可能要试验，托的缺点是井字架承重，寿命是问题，如果对变形没很大的帮助的话，不托为好。

hongqk · 发表于 2015-1-28 11:29:11

正信热处理发表于 2015-1-28 09:55
你好洪总！
是推盘炉，因为成本过高就没有竞争力。请教我应该挂在哪个位置合理呢？挂具的材质，尺寸如何 ...

推盘炉是连续性生产，如果没有量的话很难有成本优势，一位朋友就是因产量不足以供推盘炉生产，造成新购置的推盘炉不能投入使用。
原来有用吊挂的方式，后来因为凸轮轴越来越粗大，直接插装渗碳，反正后续要校正的。

正信热处理 · 发表于 2015-1-28 12:12:36

本帖最后由正信热处理于 2015-1-28 12:16 编辑

hongqk 发表于 2015-1-28 11:29
推盘炉是连续性生产，如果没有量的话很难有成本优势，一位朋友就是因产量不足以供推盘炉生产，造成新购置 ...

量是还可以的，就是要兼顾变形，直径40mm左右这个渗层矫正是要断的，所以客户要求我严格控制变形量。量倒是还可以，现在担心的是这个产品要求太高，做不好。用在航天上面的，搞不好会倾家荡产的。几个月前遇到过单件15公斤的凸轮轴，也要解决一样的问题。渗层到1.5mm以上常规920-930渗碳成本没有一点优势，所以这个单子也不考虑去接，只是技术性探讨一下。

aaron01 · 发表于 2015-1-28 15:12:50

正信热处理发表于 2015-1-28 12:12
量是还可以的，就是要兼顾变形，直径40mm左右这个渗层矫正是要断的，所以客户要求我严格控制变形量。量倒 ...

此类零件现在流行氮化或者感应淬火工艺，主要就是因为渗碳淬火变形控制难度相当大。

正信热处理 · 发表于 2015-1-29 08:46:27

aaron01 发表于 2015-1-28 15:12
此类零件现在流行氮化或者感应淬火工艺，主要就是因为渗碳淬火变形控制难度相当大。 ...

客户说过如果变形量较大，用压机强行矫正内部会形成显微裂纹，这是绝对不允许的。不过有一家专业热处理厂，这个产品做的比较好，只是价格高的吓人。

绿秋叶 · 发表于 2015-1-29 16:08:12

正信热处理发表于 2015-1-29 08:46
客户说过如果变形量较大，用压机强行矫正内部会形成显微裂纹，这是绝对不允许的。不过有一家专业热处理 ...

，这就对了，别人都做不了，就人家能做，当然坐地起价了，这就是赚技术的钱！

草原的风 · 发表于 2015-1-29 19:24:32

与此类似。

正信热处理 · 发表于 2015-1-29 22:26:28

草原的风发表于 2015-1-29 19:24
与此类似。

王老师这个工装真给力！
在此基础上结合艾伦老师的建议我认为稍做改装即可：首先井字架加粗以增加强度和承重能力，然后下面用托架托住，以延长工装寿命。其次每排产品用铁条做成活的靠山，避免产品推拉时移动，井字架的宽度做成活的，可以移动，可以适应多种不同尺寸的产品。

葵花宝典 · 发表于 2015-2-24 20:07:03

渗碳后较直再回火比较好。
