汽车半轴静扭转试验不合格，请朋友指教！

钢铁先生 · 发表于 2015-3-30 22:51:10

半轴主要热处理工艺：调质--表面中频淬火--低温回火；
静扭转技术要求：破坏扭矩48000Nm，破坏转角150度；
42CrMo材料，直径58mm，制作的半轴在进行静扭转试验时，破坏扭矩可达到要求，但转角在110-140之间，转角不在标，从断口来看是脆性断口，想请教表面中频淬火后，是否可以通过延长低温回火时间，使淬火层应用充分消除应力，以此来提高转角？

钢铁医生 · 发表于 2015-3-30 22:54:03

本帖最后由钢铁医生于 2015-3-30 22:56 编辑

哈哈。ID名字雷同
调质后的性能都不行啊。现在大多都是正火+中频淬火。。肯定热处理组织不合格吧

钢铁先生 · 发表于 2015-3-30 23:02:51

失效断口是脆性断裂，我想了解下，是否可以通过低温回火，来提高淬硬层的韧性，以此来提高转角。

钢铁先生 · 发表于 2015-3-30 23:04:24

钢铁医生发表于 2015-3-30 22:54
哈哈。ID名字雷同
调质后的性能都不行啊。现在大多都是正火+中频淬火。。肯定热处理组织不合格吧
...

失效断口是脆性断裂，我想了解下，是否可以通过低温回火，来提高淬硬层的韧性，以此来提高转角。

钢铁先生 · 发表于 2015-3-30 23:04:55

钢铁医生发表于 2015-3-30 22:54
哈哈。ID名字雷同
调质后的性能都不行啊。现在大多都是正火+中频淬火。。肯定热处理组织不合格吧
...

失效断口是脆性断裂，我想了解下，是否可以通过低温回火，来提高淬硬层的韧性，以此来提高转角。

microsoft · 发表于 2015-3-31 09:05:05

钢铁先生发表于 2015-3-30 23:04
失效断口是脆性断裂，我想了解下，是否可以通过低温回火，来提高淬硬层的韧性，以此来提高转角。 ...

把照片发上来看看。。。。。。。。。。。。。

LINFHAO · 发表于 2015-3-31 10:20:39

应该可以。也可以适当提高回火温度。

钢铁先生 · 发表于 2015-3-31 10:37:22

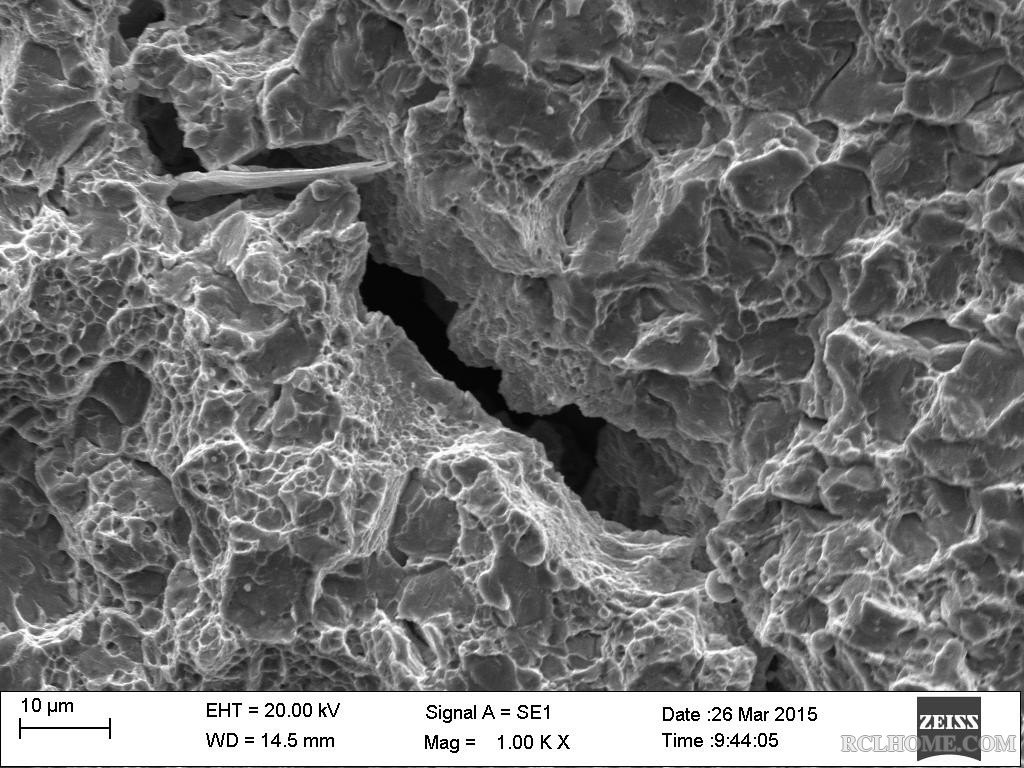

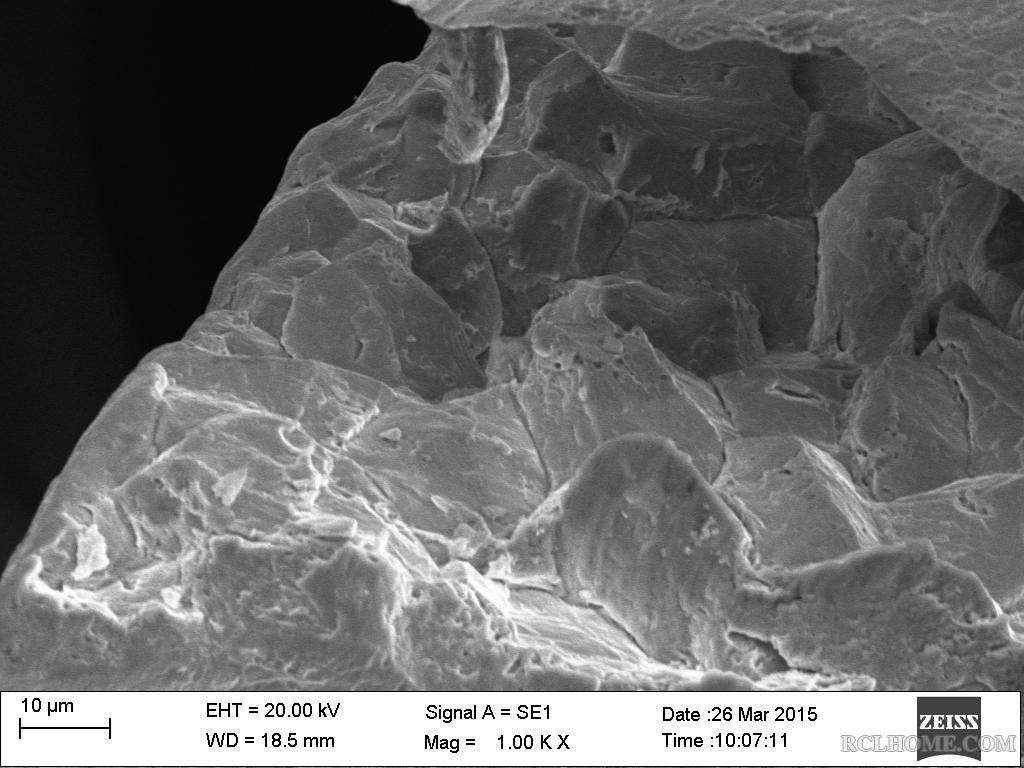

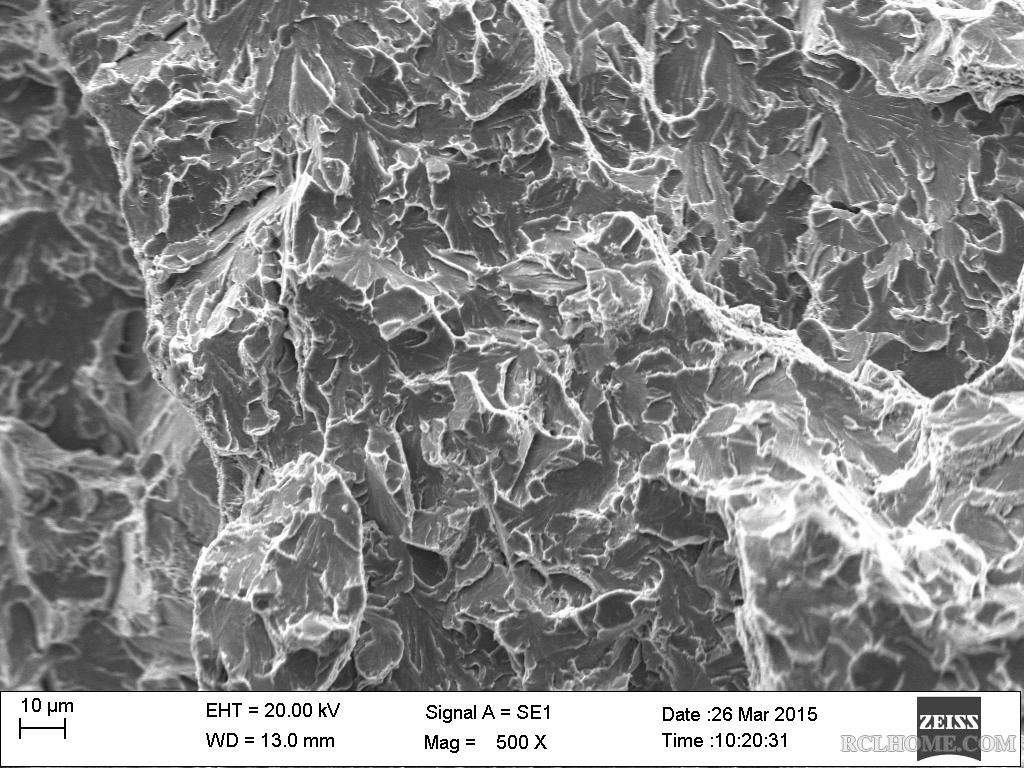

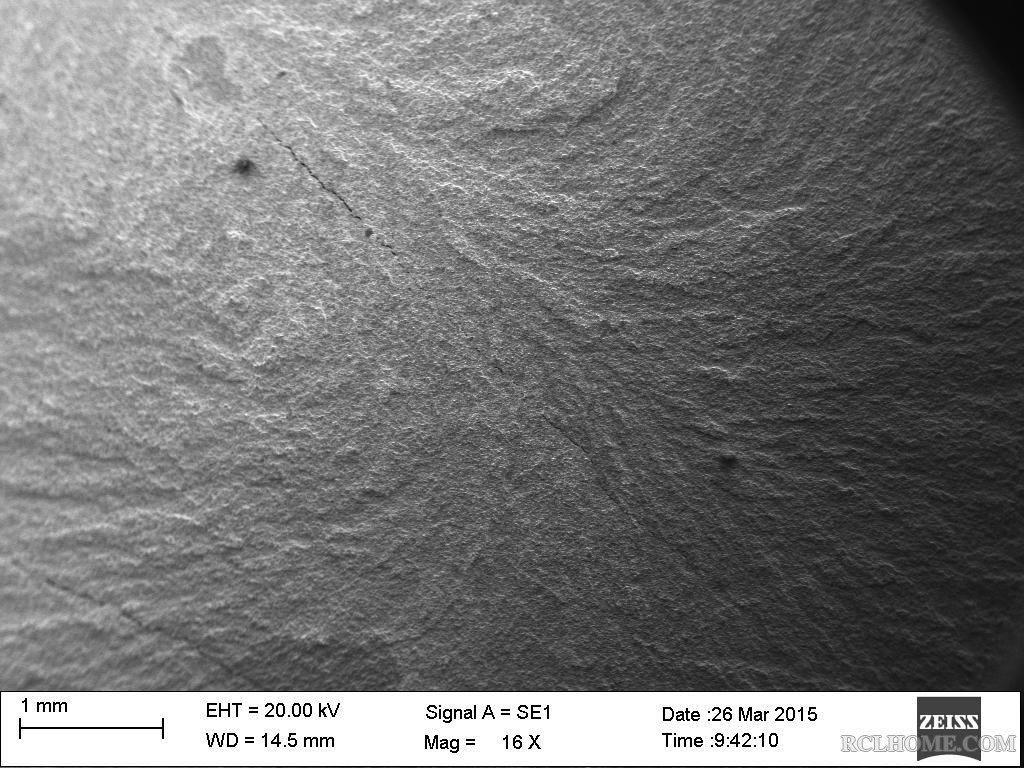

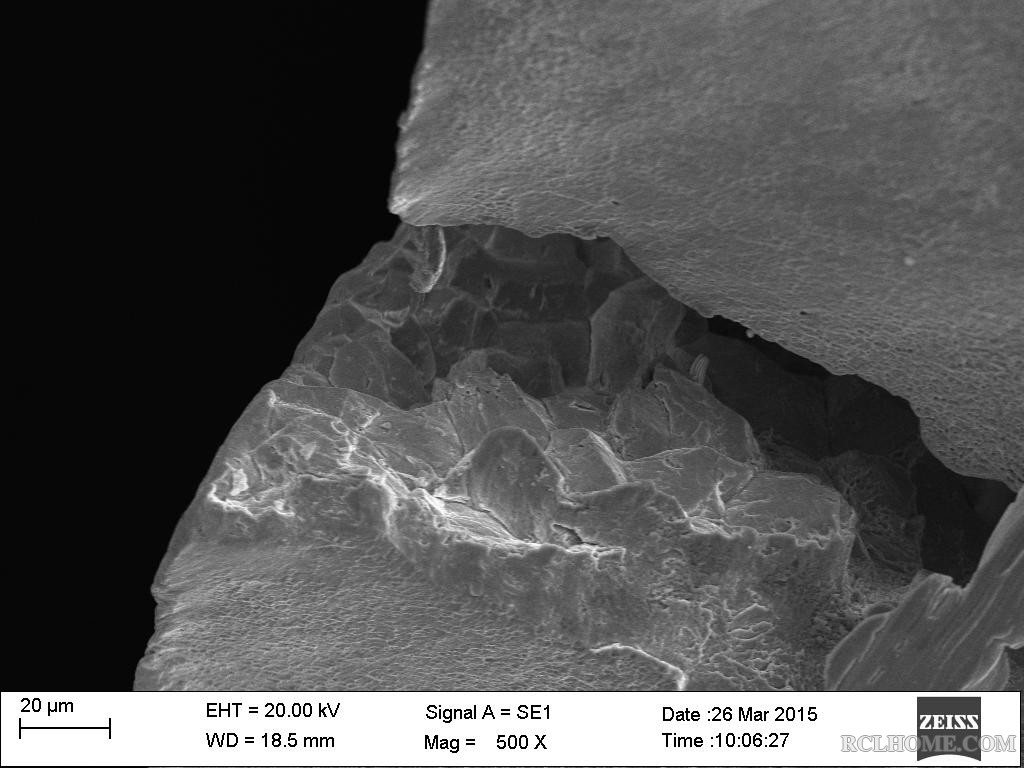

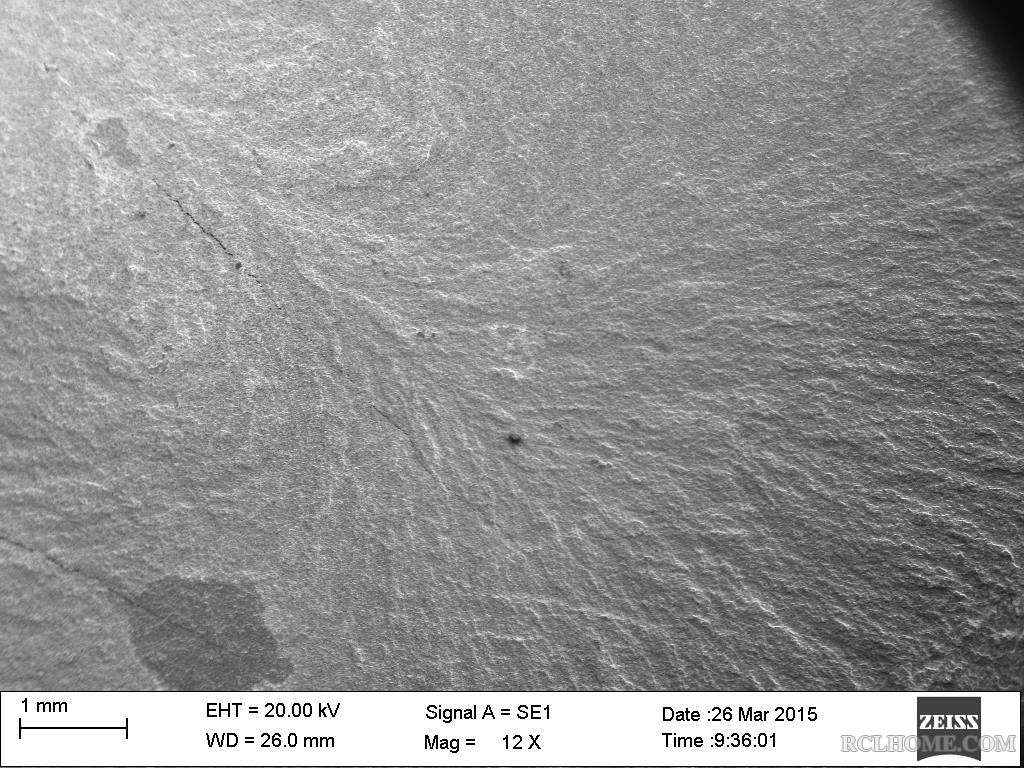

附件中的是断口的照片

钢铁先生 · 发表于 2015-3-31 10:41:32

LINFHAO 发表于 2015-3-31 10:20
应该可以。也可以适当提高回火温度。

在下面的帖子中，我传上了断口的照片，断口是韧性和脆性的混合断口，脆性断口占主要。
不知道在表面淬火后，在不影响强度的条件下，通过提高回火温度或者延长保温时间，来提高韧性，使用转角符合要求？麻烦您指点下1

钢铁先生 · 发表于 2015-3-31 10:42:06

LINFHAO 发表于 2015-3-31 10:20
应该可以。也可以适当提高回火温度。

在下面的帖子中，我传上了断口的照片，断口是韧性和脆性的混合断口，脆性断口占主要。
不知道在表面淬火后，在不影响强度的条件下，通过提高回火温度或者延长保温时间，来提高韧性，使用转角符合要求？麻烦您指点下!

钢铁先生 · 发表于 2015-3-31 10:42:30

LINFHAO 发表于 2015-3-31 10:20
应该可以。也可以适当提高回火温度。

在下面的帖子中，我传上了断口的照片，断口是韧性和脆性的混合断口，脆性断口占主要。
不知道在表面淬火后，在不影响强度的条件下，通过提高回火温度或者延长保温时间，来提高韧性，使用转角符合要求？麻烦您指点下1

钢铁先生 · 发表于 2015-3-31 10:42:58

microsoft 发表于 2015-3-31 09:05
把照片发上来看看。。。。。。。。。。。。。

在下面的帖子中，我传上了断口的照片，断口是韧性和脆性的混合断口，脆性断口占主要。
不知道在表面淬火后，在不影响强度的条件下，通过提高回火温度或者延长保温时间，来提高韧性，使用转角符合要求？麻烦您指点下1

随风飘飘 · 发表于 2015-3-31 10:51:37

具体的调质工艺是？调质后的表面硬度及心部硬度是？调质后的心部组织？

mayday · 发表于 2015-3-31 10:54:25

有钱的公司啊

钢铁先生 · 发表于 2015-3-31 11:05:03

随风飘飘发表于 2015-3-31 10:51
具体的调质工艺是？调质后的表面硬度及心部硬度是？调质后的心部组织？

先调质：淬火温度：850度回火600度回火后心部硬度24HRC
再表面中频淬火，淬硬层深度约13mm，
表面淬火后，再低温回火，回火温度200度，回火后，淬硬层硬度约56-58HRC
静扭转试验后，破坏扭矩合格，但破坏转角不达标，断口呈脆性断口形貌占主要。
是否可以通过提高低温回火的温度或延长回火时间，在保证强度不变的条件下，来提高转角指标。

钢铁先生 · 发表于 2015-3-31 11:08:43

mayday 发表于 2015-3-31 10:54
有钱的公司啊

现在是要解决问题，不是钱不钱的问题啊

随风飘飘 · 发表于 2015-3-31 11:36:10

钢铁先生发表于 2015-3-31 11:05
先调质：淬火温度：850度回火600度回火后心部硬度24HRC
再表面中频淬火，淬硬层深度约13mm，
表面淬 ...

建议提高调质后的心部硬度29-34HRC，其余可以按您的工艺执行！保证感应淬火前的表面质量，如车加工粗糙度、表面油污的清理！

钢铁先生 · 发表于 2015-3-31 12:59:47

随风飘飘发表于 2015-3-31 11:36
建议提高调质后的心部硬度29-34HRC，其余可以按您的工艺执行！保证感应淬火前的表面质量，如车加工粗糙度 ...

谢谢!

gearM · 发表于 2015-3-31 15:03:04

做失效原因分析和预防工作时，要把断裂件实物照片、断裂位置照片、断口实物照片先放上，然后才是扫描电镜照片（注明位置），才能有效地讨论。这样放几张扫描电镜照片，嘛问题也解决不了。只能看出局部有“沿晶断裂‘、有解理断裂和准解理特征（撕裂棱）。这些可能都是硬化层的断口，不是心部，心部应该是韧窝。

钢铁先生 · 发表于 2015-3-31 16:08:44

gearM 发表于 2015-3-31 15:03
做失效原因分析和预防工作时，要把断裂件实物照片、断裂位置照片、断口实物照片先放上，然后才是扫描电镜照 ...

照片都有，我发上来，麻烦您指点下

钢铁医生 · 发表于 2015-3-31 17:09:13

这情况还做电镜啊。电镜没看过。。。就上传点光学金相。以及硬度情况。。

钢铁先生 · 发表于 2015-3-31 22:25:12

请朋友指教！

gearM · 发表于 2015-4-1 13:06:59

哎较真！断口DIC照片和扫描电镜照片有本质区别吗？都可以揭示断口形貌。之前还真没看拍摄仪器用的是Ziss DIC显微镜。
