环件调质发生这样的畸变，为什么？

浩然天地

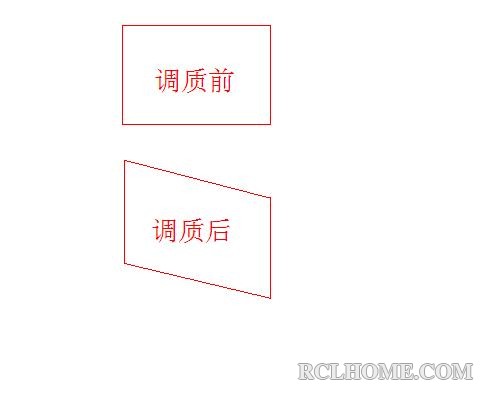

如图，矩形截面环件，调质后发生这种畸变，为什么？

浩然天地

翘起的是内径一侧。

搬运工

是怎样的一个实物？

浩然天地

搬运工 发表于 2015-8-25 15:20
是怎样的一个实物？

矩形截面环件啊，高工

齐烟九点

因为两个断面的冷却速度不同，导致翘曲引起

搬运工

轴承套圈也有翘曲变形呢。

齐烟九点

断面的两个侧边是稍微倾斜的吧？

秦时明月

浩然天地 发表于 2015-8-25 17:03
矩形截面环件啊，高工

这种形状的工件，出现翘曲变形是正常的。

junjingli

其实环件出现翘曲主要与装炉的摆放有关，摆放一定要平整，且环件之间要留有一定间隙，保证淬火时冷却的均匀性。

浩然天地

秦时明月 发表于 2015-8-26 08:18
这种形状的工件，出现翘曲变形是正常的。

不正常。因为我们干了多年了，就是最近这几件出现这种情况。
出现问题是不正常的

浩然天地

junjingli 发表于 2015-8-26 09:03
其实环件出现翘曲主要与装炉的摆放有关，摆放一定要平整，且环件之间要留有一定间隙，保证淬火时冷却的均匀 ...

不是这种问题。
我们一次装炉多件，件和件之间都有相同规格的垫铁，并且垫铁位置在圆周上均布。

孤鸿踏雪

浩然天地 发表于 2015-8-26 09:35
不是这种问题。
我们一次装炉多件，件和件之间都有相同规格的垫铁，并且垫铁位置在圆周上均布。 ...

最好将实物拍个照片传上来

秦时明月

浩然天地 发表于 2015-8-26 09:34
不正常。因为我们干了多年了，就是最近这几件出现这种情况。
出现问题是不正常的 ...

实际上只要是矩形截面环件，调质过程翘曲总是存在的，翘曲的大小，影响不影响加工，一是和留的加工余量有关，二是和矩形的长有关（工件的厚度为矩形的高，工件内外半径之差为矩形的长），矩形长边越长，也就是说工件内外半径之差越大，翘曲越大.我这做的环件直径较大，一般都在一米五以上，厚度100-150mm，就是这个规律，不知你的工件大小。

浩然天地

秦时明月 发表于 2015-8-26 09:53
实际上只要是矩形截面环件，调质过程翘曲总是存在的，翘曲的大小，影响不影响加工，一是和留的加工余量有 ...

比你的大，只是以前没有这种现象，这次突然出现，畸变量大，无法进行下一步加工啊。

秦时明月

浩然天地 发表于 2015-8-26 13:41
比你的大，只是以前没有这种现象，这次突然出现，畸变量大，无法进行下一步加工啊。 ...

如是单纯的内侧上翘，按原来装法，翻转180度再来一次。

浩然天地

秦时明月 发表于 2015-8-26 14:08
如是单纯的内侧上翘，按原来装法，翻转180度再来一次。

那就废了。

秦时明月

浩然天地 发表于 2015-8-27 11:47
那就废了。

已径加工不出来了，你翻面再做一次，说不定有意外的惊喜。

cnszgong

浩然天地 发表于 2015-8-27 11:47
那就废了。

如果内壁和外圆有加工余量，一般可以考虑张工的方法。（一般返工的话，零件整体会出现进一步涨大的趋势）
估计这种情况是工装的底部由于使用时间长了以后，出现了工装底部平面出现中心高，外周面低的情况，也就是说：工装底部支撑不在同一水平面上。

浩然天地

cnszgong 发表于 2015-8-27 14:18
如果内壁和外圆有加工余量，一般可以考虑张工的方法。（一般返工的话，零件整体会出现进一步涨大的趋势）
...

不是这种状况。
