双匝感应器，末端有黑线是怎么回事？

明明白白 · 发表于 2015-12-9 15:18:33

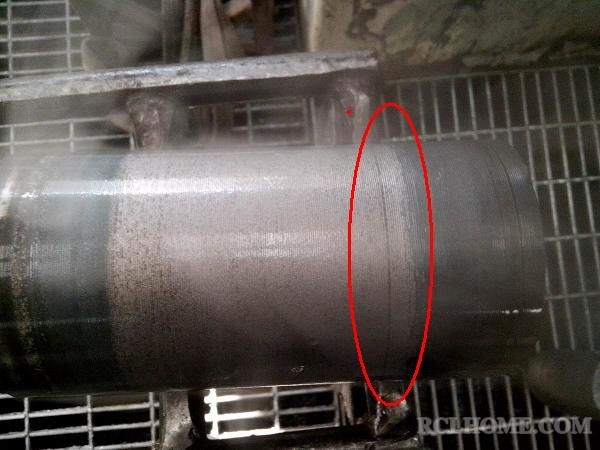

如图，我们的双匝感应器在中频淬火的末端有一圈黑线，黑线很直，圆周方向，不知道什么原因。
黑线处我们切开看了下金相，发现此处的表面贝氏体很厚，大概有0.5mm深，开始认为是冷却速度的问题，更换很多个喷水圈都是消除不了，不知道大家知道什么原因吗？

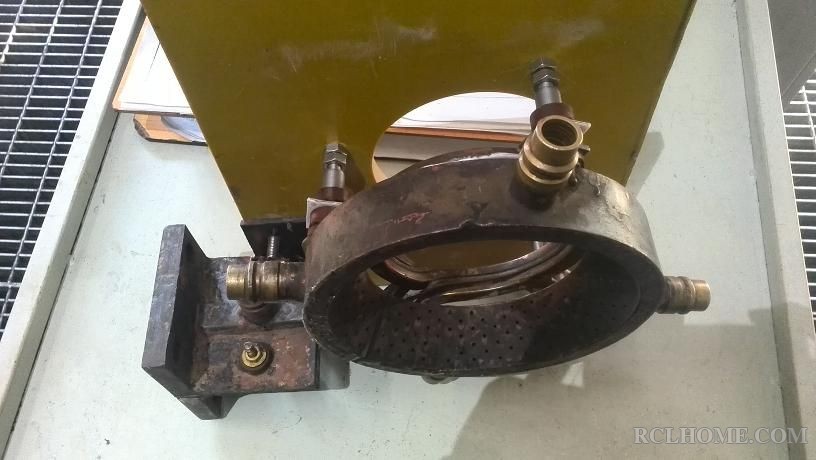

这个是我们自己做的双匝感应器及喷水盒，喷水角度为60°。
45°，30°的我们都试过了，都是有黑线，我们还发现随着角度的不同，喷水带的位置不同，黑线的位置也有所变化，但是就是消除不了

随风飘飘 · 发表于 2015-12-9 15:50:06

猜一下！旋转辅助工装痕迹！

龟山淬火 · 发表于 2015-12-9 15:53:19

工件直径多大，什么材质以及感应器参数，加热工艺参数。

吉祥如意 · 发表于 2015-12-9 15:53:33

位置出现在终止端？{:soso__3110130392203091378_3:}

龟山淬火 · 发表于 2015-12-9 16:07:14

随风飘飘发表于 2015-12-9 15:50
猜一下！旋转辅助工装痕迹！

应该不是。

随风飘飘 · 发表于 2015-12-9 16:34:22

与感应圈结尾地位置及感应圈的匝数间隙有关！实际是加热形成的，通过您检测的B就可以看出！

腊月寒沫 · 发表于 2015-12-9 16:38:46

楼主说到表面贝氏体，想听听参数如何
既然黑线会跟喷液变化，关键还在喷液上

随风飘飘 · 发表于 2015-12-9 16:49:27

建议调整一下结尾的行走速度！

龟山淬火 · 发表于 2015-12-10 11:43:05

希望楼主提供更多信息。

明明白白 · 发表于 2015-12-11 09:30:11

建议调整一下结尾的行走速度！

末端的移动速度我调整过，没有用还是存在黑线，你说的匝数之间的间距，我们是2mm的聚四氟乙烯板隔开的，有问题吗？

明明白白 · 发表于 2015-12-11 09:31:41

希望楼主提供更多信息

功率127KW，移动速度130mm/min，水压0.20MPa，淬火介质好富顿251，频率2100HZ，工件直径100mm

搬运工 · 发表于 2015-12-11 09:39:38

请上传一个工作时的视频看看。

腊月寒沫 · 发表于 2015-12-11 09:47:38

加热停止后怎么运动的？
是G0速度下降一段距离么
喷液圈只有一个喷液控制
还是连接了2个喷液控制
比如说连接2个喷液控制后，可在加热结束后同时开启提供更大量的冷却，扫描的时候只开一个提供缓和的冷却

长江 · 发表于 2015-12-11 10:28:49

黑线的宽度是多少？这种现象很少见，肯定不是癌症

搬运工 · 发表于 2015-12-11 10:33:21

会不会是过早的停止了被加工轴与感应器之间的相对运动？
请发一个视频。
