求各位帮分析下渗碳件的金相组织？

傅世闯

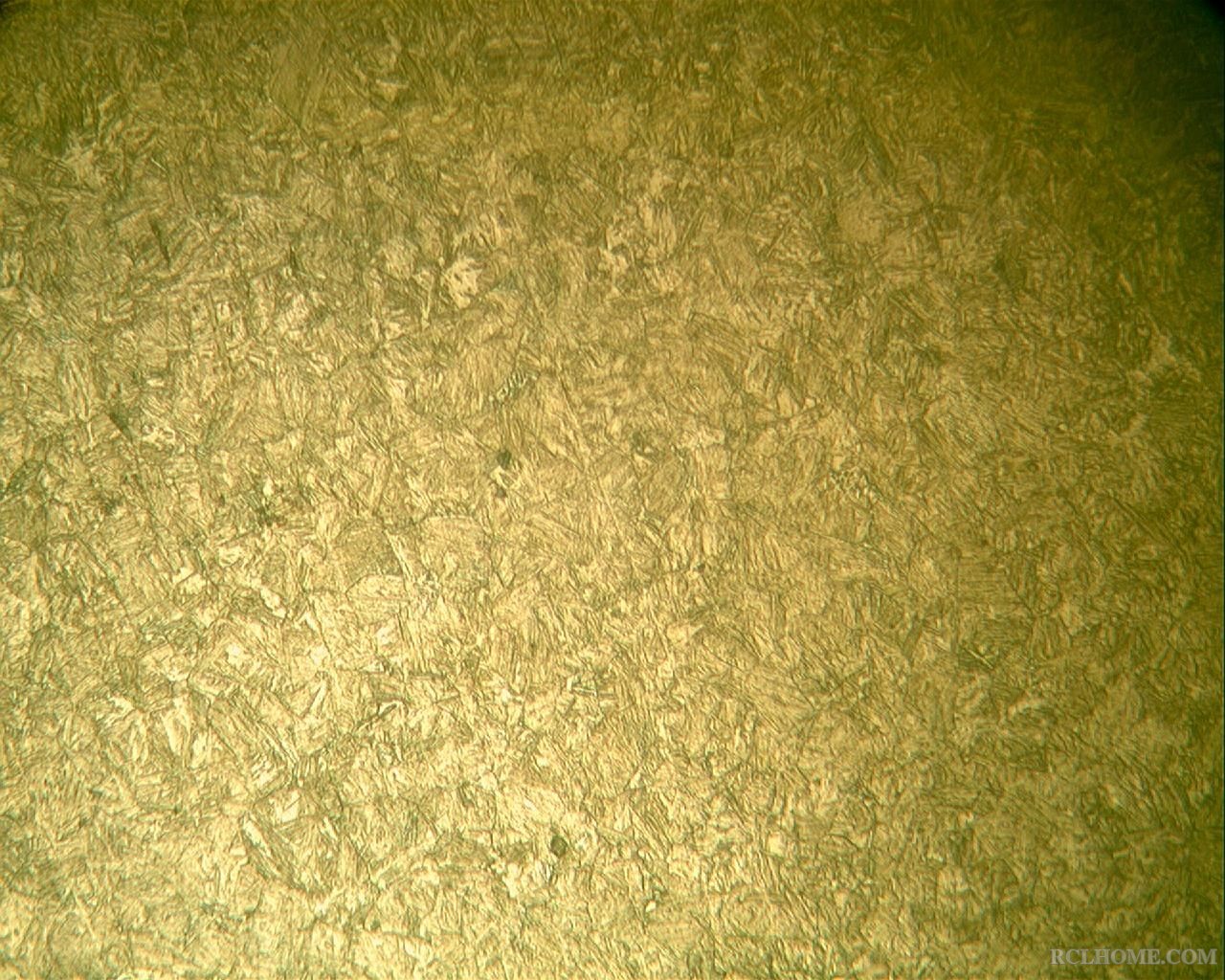

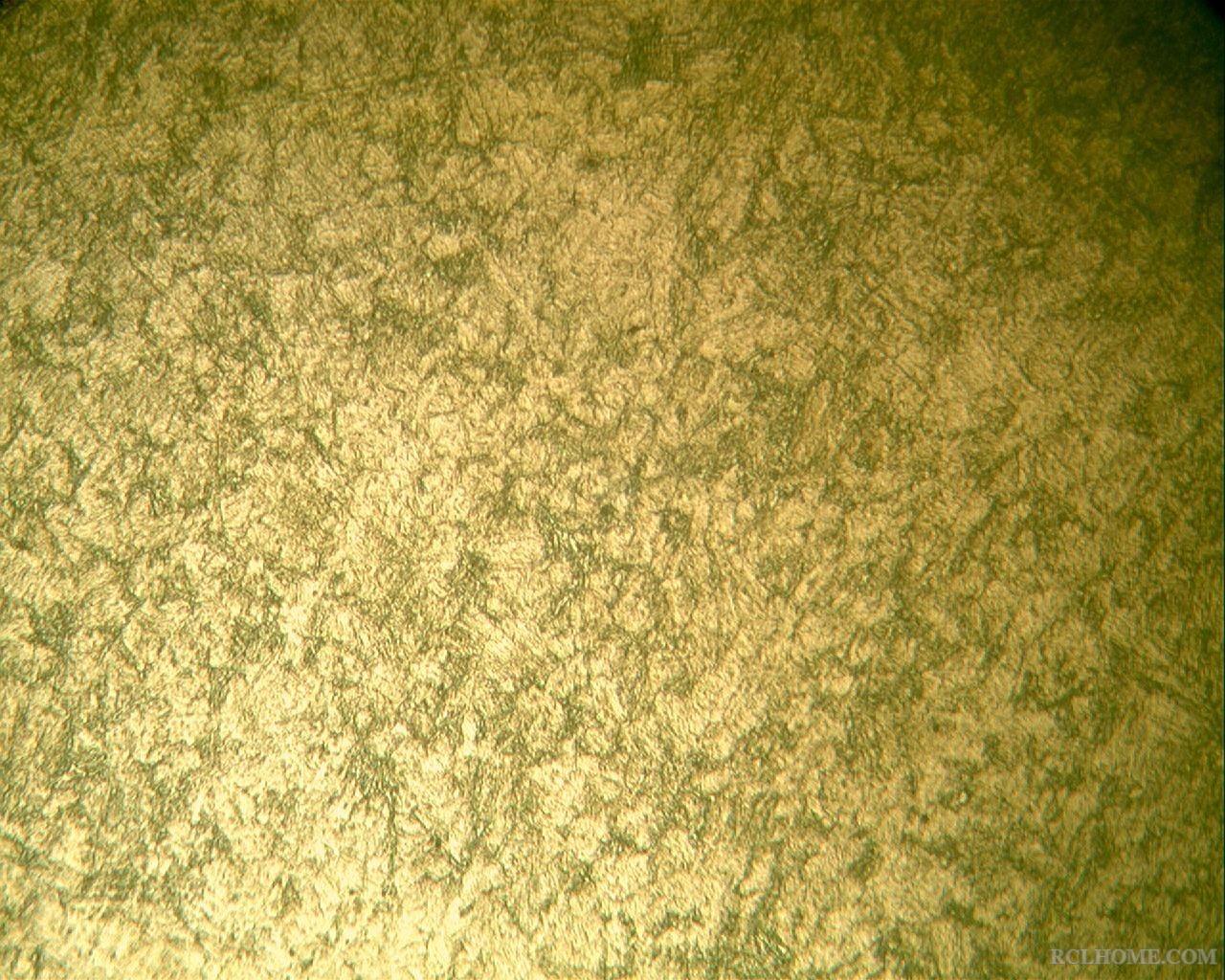

材质15CrMo，工艺要求渗碳淬火，工件尺寸大致15*120mm，层深0.4-0.6mm，HRC》58，渗碳工艺900℃碳势1.0%，强渗80min，扩散30min，降温860℃保温30min淬火，160℃回火*3h，使用设备多用炉，现在各炉产品直径涨量不同，对比下不同炉产品金相组织如下请大家分析下有何不同，其中异常组织心部硬度HV388，正常组织心部HV346.

清淡

装法、多少、工艺、介质都是一样的吗？

清淡

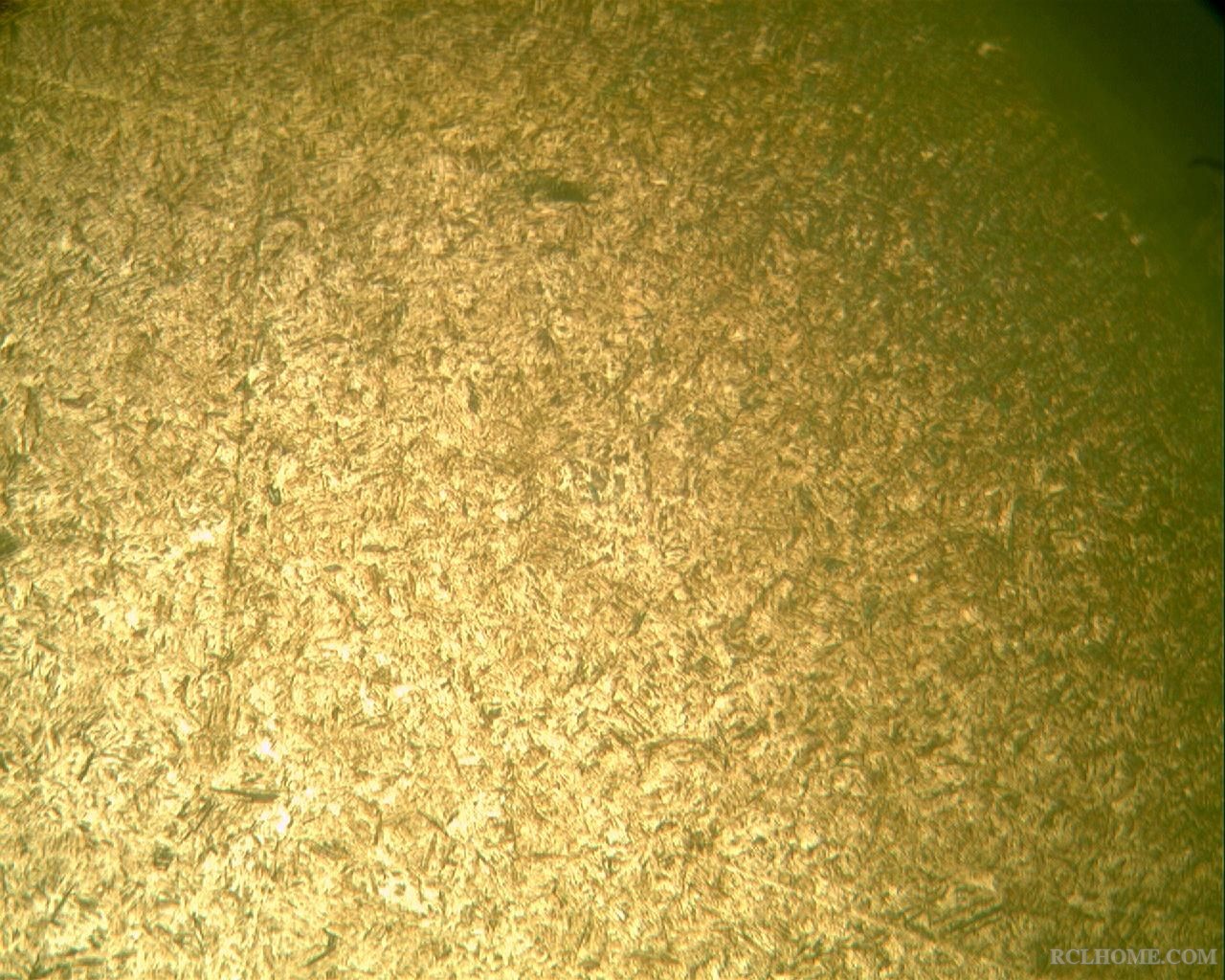

第二张图是正常400x和第四张异常的差异怎么那么大？我想说第二张是不是200x的哦？

傅世闯

清淡 发表于 2016-4-6 13:22
装法、多少、工艺、介质都是一样的吗？

轴断面有螺纹孔，竖着吊装的，正常的工艺是一样的，排除车削加工加工尺寸不讲的话，我现在也在根据金相排查下是不是渗碳淬火操作过程出现了什么问题，介质，装法，装炉量是一定的，就是现在温度不知道在操作中是不是会产生什么异常，外协加工的产品，不是很好追溯

傅世闯

清淡 发表于 2016-4-6 13:25
第二张图是正常400x和第四张异常的差异怎么那么大？我想说第二张是不是200x的哦？ ...

倍数不会错的都是400的，我们的200镜头坏了拍不了200的

wanggong

正常？异常？的定义是什么？
1.变形异常？15*120mm怎么装的？
2.硬度异常？388HV,346HV都很正常。
3.组织异常？两者除放大倍数有差异，都差不多。

傅世闯

傅世闯 发表于 2016-4-6 13:46
倍数不会错的都是400的，我们的200镜头坏了拍不了200的

这个正常产品400倍的是不是和异常的产品心部组织有区别，
异常的心部硬度可以达到HV388，正常的心部硬度在HV346

傅世闯

wanggong 发表于 2016-4-6 13:49
正常？异常？的定义是什么？
1.变形异常？15*120mm怎么装的？
2.硬度异常？388HV,346HV都很正常。

异常是指直径涨量有的炉次比较大，金相放大倍数是一样的，也没有经过截图拉大或缩小，炉子是这么装的

傅世闯

wanggong 发表于 2016-4-6 13:49
正常？异常？的定义是什么？
1.变形异常？15*120mm怎么装的？
2.硬度异常？388HV,346HV都很正常。

轴一端有螺纹孔，旋入螺丝挂在工装上的

清淡

傅世闯 发表于 2016-4-6 13:46
倍数不会错的都是400的，我们的200镜头坏了拍不了200的

第二张和第四张对比，第四张明显有残奥了。如果第二张和第四张都是表面的，而且都是400x，那第四张表面碳浓度和深度应该会大于第二张的。

wanggong

傅世闯 发表于 2016-4-6 13:50
这个正常产品400倍的是不是和异常的产品心部组织有区别，
异常的心部硬度可以达到HV388，正常的心部硬度 ...

心部硬度346HV,388HV都是很正常。
两者组织都有铁素体。看情况也是允许存在的。
变形异常的原因应该不在组织上。不在硬度上。

清淡

wanggong 发表于 2016-4-6 15:11
心部硬度346HV,388HV都是很正常。
两者组织都有铁素体。看情况也是允许存在的。
变形异常的原因应该不在 ...

或许冷却上有很大关系，猜的。还有就是看渗碳前残余应力如何了。

wanggong

傅世闯 发表于 2016-4-6 14:20
轴一端有螺纹孔，旋入螺丝挂在工装上的

装炉方式也没有问题。
请先从淬火阶段找原因。淬火时有什么不同？没有留意到。
或原材料问题。原材料组织，晶粒度。。。。

沧海一声笑

心部组织应该正常，硬度高低偏差不大。表面渗碳组织你讲的异常的表面碳浓度会高些

傅世闯

清淡 发表于 2016-4-6 15:14
或许冷却上有很大关系，猜的。还有就是看渗碳前残余应力如何了。

如果碳浓度高的话，对于这种小轴，直径变化量会有影响吗？哪怕很小的影响几个υ？

清淡

傅世闯 发表于 2016-4-7 07:29
如果碳浓度高的话，对于这种小轴，直径变化量会有影响吗？哪怕很小的影响几个υ？ ...

影响应该有，但是多大就不知道了。你可以做一下正常件和异常件心部奥氏体晶粒度吗？因为我感觉你正常件心部晶粒度比异常件的要小，如果正常件的心部晶粒度比异常的小，那说明你的工艺是有差别的，如果什么参数都没变，那可能就是炉子区域性的问题了，你去检查一下吧。

清淡

傅世闯 发表于 2016-4-7 07:29
如果碳浓度高的话，对于这种小轴，直径变化量会有影响吗？哪怕很小的影响几个υ？ ...

如果说表面硬化深度、碳浓度都给其正常件不同，你还能告诉我你工艺是一样的吗？如果工艺是一样的，那你炉子就出问题了。
