真空设备热处理加热升温速度的参数讨论?

[复制链接]

签到天数: 1615 天

[LV.Master]伴坛终老

1923

主题

4967

回帖

2万

积分

热处理专家组

积分
28582
QQ
发表于 2013-3-2 11:24:45 | 显示全部楼层 |阅读模式
真空设备热处理加热升温速度的参数讨论?
         用于真空淬火的真空热处理炉,其涉及到的参数之一,就是热处理加热升温速度的参数问题,在此提出此问题,其一是讨论,其二是请教,其三是调查,其四是汇总!
希望大家参与,并提请版主给予加分。

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

热处理之家,我爱我家
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2013-3-2 23:45:57 | 显示全部楼层
本帖最后由 hongqk 于 2013-3-2 23:48 编辑

H13 钢的真空热处理

摘 要: 介绍了北美压铸模协会(NADCA)推荐的H13钢的真空热处理工艺,详细讨论了对热处理设备的要求,工件的装炉,热电偶的放置,奥氏体化,淬火速率与工件组织和性能的关系,回火工艺和硬度控
制,模具的去应力处理,H13钢模具的热处理质量和检测,以及热处理合格证书的内容,并附有H13钢淬火组织级别图。
    关键词: H13钢;模具;气淬;回火

1 前言
1.1 北美压铸模协会(简称NADCA)所推荐的H13钢真空热处理工艺程序,由NADCA所属金属模具委员会热处理工作组10位委员和12个国家和地区的团体委员参加编制,2003NADCA模具材料标准小组(9个团体)和模具热处理(7个团体)又稍作修改,将其编入NADCA#207-2003优质和超级H13钢材料和热处理验收标准。参加编制的协会成员有著名的美国通用汽车公司、德国蒂森特殊钢及热处理公司、奥地利百禄和瑞典乌特霍姆等公司,因此该工艺文件反映了欧美工业化国家的H13钢最近的热处理工艺水平,对国内模具的真空热处理有一定的参考价值。
    本文根据N A D C A推荐的工艺程序,并结合作者从事真空热处理的工作经验编撰而成,供国内从事模具真空热处理的同行参考。
1.2 由于近年来国内外真空高压气淬技术突飞猛进的发展,NADCA介绍的H13钢真空热处理资料中所应用的气淬炉压力仅为2~5bar,而目前国内真空气淬炉的冷却压强已普遍提高至6~10bar,并采用对流加热技术,故对原文中的一些工艺参数用户应根据具体条件慎重选用。
1.3 对于原文中的间断(分段)冷却(interruptedquenching),按照国内的惯用术语,以下称为分级淬火。
2 NADCA 推荐的热处理工艺规范
2.1 应用范围
    优质和超级H13钢热处理时最关键的工艺参数是奥氏体化温度和随后的淬火冷却速度。为获得最佳的金相组织和力学性能,并尽量减少工、模具的变形和开列,真空炉必须能够控制淬火冷却速度(Abar Ipsen公司称为控制冷却”)NADCA认为,虽然也可以应用其它热处理方法和手段例如盐浴奥氏体化和油淬工艺进行H13钢的热处理,但唯有真空炉才能应用其特有的程序控制工艺。本文讨论的工艺方法仅限于真空加热、高压气淬,其它热处理工艺方法不属于本文讨论范围。
2.2 对所用真空炉的要求
    真空炉至少应有2~5bar的气淬压强,并且备有连接若干个工件热电偶的可编程序控制器。
    真空炉有足够的冷却能力,能使模具表面从1030℃冷却的冷速不小于28℃/min
    在淬火冷却过程中,必须具有等温保持功能,能根据工件的表面和心部热电偶的输入信号进行分级冷却。
2.3 工件的装炉
    选择合适的装载夹具及料架,以尽量减少工件变形。
    炉中的工件应放置整齐,保证热处理的均匀性以防止变形和开裂。不应超载,以保证炉子能达到规定的冷却速率(28℃/min)
2.4 热电偶的放置
    建议将表面热电偶(TS) 放置在一个专用的孔中,孔径通常为3.175~6.35mm,依据所用的热电偶直径选用,孔深为1 6 mm ±3 mm
    表面热电偶(TS)孔应设在模具最大表面的背面中心附近,即在1/4L()×1/4W()的范围内。对于圆形模具,设在1/2半径的近中心范围内。
    心部热电偶(TC)应尽量靠近模具质量中心,或利用模具现有的冷却孔。在不能放置心部热电偶的情形下,则可用一块有效尺寸相同的替代模块,在其心部放置热电偶,以控制炉内工件温度。
    所有热电偶孔都要用耐火纤维填充,以免热电偶与冷却介质直接接触。热电偶必须固定,以防淬火过程中移动。如果炉中同时有多种工件,热电偶应放置在截面最大的工件上。
    应指出,与采用经验公式计算工件保温时间的方法相比,用工件热电偶法控制保温时间更为科学合理。另外,通常每炉2~4支工件偶已足以控制炉子的加热和冷却过程。热电偶的放置位置很重要,特别是对模具截面尺寸相差较大的或需要进行分级淬火的工件。

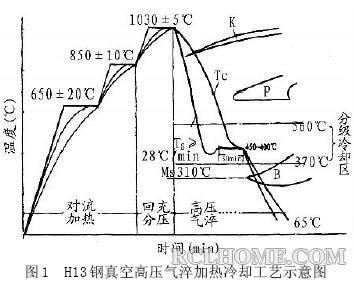

2.5 预热
    将工件装入冷炉,以低于220℃/h的速率进行加热(以心部热电偶测得值为准)
    炉温加热至540~675℃后保温,直至TS-TC90℃ 。
    加热至845℃±10℃后保温,直至TS-TC40℃。
    预热步骤可由热处理工艺人员按具体情况选用。通常二次预热温度分别为650℃±20℃,850℃±10℃,保温时间按心部热电偶Tc分别到达650℃和850℃,即TCTS一致的时间(心部零保温)控制。带有对流加热风扇的真空炉,预热阶段的加热速度可更快些,对流加热直至850℃保温结束(对流加热阶段炉压为2bar)
2.6 奥氏体化
    工件经850℃±10℃预热后加速加热至1030℃±5 ℃。
    保温时间为TS-TC14℃后30minTS达到1030℃后最多保温90min ,两者中取先到达者。
    为防止H13钢中Cr元素蒸发,建议在900~1030℃加热保温过程中向炉内回充适量分压的高纯氮气。
2.7 淬火
    尽可能快速淬冷至455℃(Ts测得值)
    Ts1030℃冷却至540℃的淬火速率至少达到28℃/min,换言之,Ts应至少在18min内冷至540℃。应注意,上述冷却速率是为了避免出现分歧所作的规定。截面尺寸大于300mm的工件,可能任何淬火设备都达不到该淬火速率。当Ts455~400℃时,开始分级冷却。另外,建议当Ts Tc 的温差大于9 0 ℃时,就分级冷却。
    Ts-Tc90 ℃,或当Ts 达到分级温度最多3 0 m i n ,结束分级冷却,然后继续快冷。
    保持气淬压力,直至Ts=65℃时出炉。模具应在静止空气中冷却至表面温度50~30℃。此时模具应立即装炉进行第一次回火。
    真空炉的冷却能力与炉子的结构,包括单室还是双室,气流循环路径,风机类型,马达功率,内部热交换器面积,冷却水的压力、流量,进水温度等因素有关,另外还与装炉量、模具尺寸等因素有关。真空炉需带有控制冷却装置及配备工件热电偶,并能在工艺程序软件上预先设定,才能达到规定的28℃/min冷速。故并非每台真空炉都能满足并能控制这一冷却速度。
    压强为6bar(N2)的气淬真空炉,通常能淬硬的H13钢有效厚度<200mm。对于≥200mmH13钢,气淬压强必须≥10bar。作者曾对尺寸为250mm×250mm×250mm的立方H13钢模块进行12bar N2气淬(装炉量300kg),其心部硬度达到54HRC
    关于H13钢模具的分级冷却,按照C曲线,其分级冷却允许温度范围为560~370℃(大中型复杂模具取上限,中小型模具取下限) ,通常取4 5 0℃左右。能进行分级冷却的气淬真空炉,目前有以下3 种类型:
    ①带有双速(或变频)风机马达,第一阶段快冷时,风机马达为2800r/min,按预先设定时间,冷至第二阶段时自动切换至1400r/min ( 或连续可调风机转速),实施缓冷(如上海工具厂的波兰埃尔特玛公司6bar气淬炉)
    ②带有大小两风机的ALD气淬真空炉(1997年资料),通过调节大小风机的运行程序实施分级冷却。
    ③Abar~Ipsen公司最近设计的12bar气淬炉,带有控制冷却装置和分级冷却程序软件,通过工件热电偶(TS-TC)输入的温度信号,自动调节循环冷却气流通道的大小来实施分级淬火。
2.8 淬火速率与组织性能之间的关系
    淬火冷却速度快,能获得良好的组织性能,但随之有引起模具变形开裂的危险。采用分级冷却工艺能做到两者兼顾,对大型复杂模具更显得重要,图2显示了4 种冷却速度与组织结构的关系:
    ①获得理想的马氏体组织,没有碳化物析出,冷速特别快(接近油淬组织)
    ②马氏体+ 晶间细小碳化物,装炉量少或小工件可达到。
    ③马氏体+贝氏体+晶间碳化物,用压力气淬可获得的推荐组织,适合于大中型复杂模具。
    ④冷速过慢,出现珠光体,即使最终硬度合格,其韧性和龟裂抗力也大大降低。
    3和图4为厚度6英寸(152mm)H13钢模具心部的淬火和回火组织,其淬火工艺曲线如图5。从淬火组织可以看出,晶界上和基体上有适量的细小碳化物析出。图4是经565℃和595℃二次回火后的组织,为回火马氏体和一些贝氏体( 较暗区) 。研究显微组织与冲击韧度、硬度之间的互相关系表明,大量的晶界碳化物析出会显著降低韧性。

评分

参与人数 1金钱 +40 收起 理由
aaron01 + 40 精品资料

查看全部评分

是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 50 天

[LV.5]常住居民I

7

主题

81

回帖

512

积分

热处理助工

积分
512
发表于 2013-3-3 21:55:20 | 显示全部楼层
本帖最后由 jasen 于 2013-3-3 22:09 编辑

我认为所有的热处理都离不开加热和冷却,而在加热和冷却的过程最容易发生变形和开裂等质量事故,真空炉加热的好处是冷装炉,工件与炉膛一起缓慢升温,这样的好处就是零件的表面温度和心部温度差能近可能的少,如果以心表温差来控制升温速度也是可行的,但那样可能会让升温的时间很长,适当提高心表温差,加快升温速度,又通过保温平台来消除心表温差是真空炉升温工艺的一个基础,也是制定真空加热升温的一个依据。

评分

参与人数 1金钱 +20 收起 理由
Jasen + 20 感谢交流!

查看全部评分

是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2013-3-6 20:27:21 | 显示全部楼层
记得有一位朋友说,根据他的经验,真空炉内生产的零件变形量比气氛炉内和产要大得多,这是他面对的事实,但我们从书本中得到的知识,以及大多人都在说真空炉生的零件变形量比较少,有谁可以解释一下。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 1615 天

[LV.Master]伴坛终老

1923

主题

4967

回帖

2万

积分

热处理专家组

积分
28582
QQ
 楼主| 发表于 2013-3-17 21:27:43 | 显示全部楼层

“有一位朋友 ”他的感觉是对的。有他的真空工艺自身问题,更可能的是操作错误;也有对热处理变形概念的理解不够全面的问题。
严格说:变形不是依赖于炉型。那种宣传真空变形小的观点是对热处理实质的肤浅认识得出结果。
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2013-3-17 22:01:51 | 显示全部楼层
    我想可以这样理解:在真空加热的环境下,如果选择了非常快的升温工艺,同样的条件下,真空炉只有辐射加热,零件的心表温差比保护气氛加热及盐浴加热都要大,温差是变形的主要方面,所以现在的真空热处理升温工艺一般都非常慢,并且设置了多个保温平台,以减少心表温度差,这样真空热处理在原来快速升温时变形大的劣势反而变成了现在慢速升温时变形少的优势。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 100 天

[LV.6]常住居民II

10

主题

129

回帖

497

积分

热处理技术员

积分
497
发表于 2014-8-2 14:15:18 | 显示全部楼层
学习了
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 562 天

[LV.9]以坛为家II

54

主题

1371

回帖

5223

积分

热处理高工

积分
5223
QQ
发表于 2014-8-2 16:21:04 | 显示全部楼层
hongqk 发表于 2013-3-17 22:01
我想可以这样理解:在真空加热的环境下,如果选择了非常快的升温工艺,同样的条件下,真空炉只有辐射加 ...

那也可以把升温速率减小使得内外温差减小不是吗?不知国内一般的真空炉能否控制加热速率?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2014-8-2 17:30:01 | 显示全部楼层
海边日出 发表于 2014-8-2 16:21
那也可以把升温速率减小使得内外温差减小不是吗?不知国内一般的真空炉能否控制加热速率? ...

现在所有的真空炉都具有这个功能,能够控制升温速率是真空炉的一个基本功能。
这一点真空炉与多用炉是不一样的。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2014-8-8 15:49:40 | 显示全部楼层
海边日出 发表于 2014-8-2 16:21
那也可以把升温速率减小使得内外温差减小不是吗?不知国内一般的真空炉能否控制加热速率? ...

还有用户是这样做的:
用芯部温度与表面温度作一个运算,如果温差大于设定值(比如50℃),那么升温程序暂停,等温差小于设定值时,再继续运行升温程序。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 562 天

[LV.9]以坛为家II

54

主题

1371

回帖

5223

积分

热处理高工

积分
5223
QQ
发表于 2014-8-8 15:56:40 | 显示全部楼层
hongqk 发表于 2014-8-8 15:49
还有用户是这样做的:
用芯部温度与表面温度作一个运算,如果温差大于设定值(比如50℃),那么升温程序 ...

这样算是根据材料的导热性和壁厚来算还是直接检测工件内部的温度呢?
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 2588 天

[LV.Master]伴坛终老

647

主题

8919

回帖

4万

积分

版主

积分
40166
发表于 2014-8-8 16:00:34 | 显示全部楼层
海边日出 发表于 2014-8-8 15:56
这样算是根据材料的导热性和壁厚来算还是直接检测工件内部的温度呢?

这种情况都是大型零件如模具的处理,也一般是单室炉,不需要搬运零件。这样就可以在零件的芯部加一根测温偶,也就是AMSt2750E中提到的负载偶来直接测量。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 3 天

[LV.2]偶尔看看I

0

主题

43

回帖

109

积分

热处理学徒

积分
109
发表于 2014-11-10 15:05:23 | 显示全部楼层
怎么觉得像串级控制?有控制原理图吗?
