大家可以看看这个产品的淬火方法

孤鸿踏雪 · 发表于 2013-3-7 18:05:43

本帖最后由龟山淬火于 2013-3-7 21:16 编辑

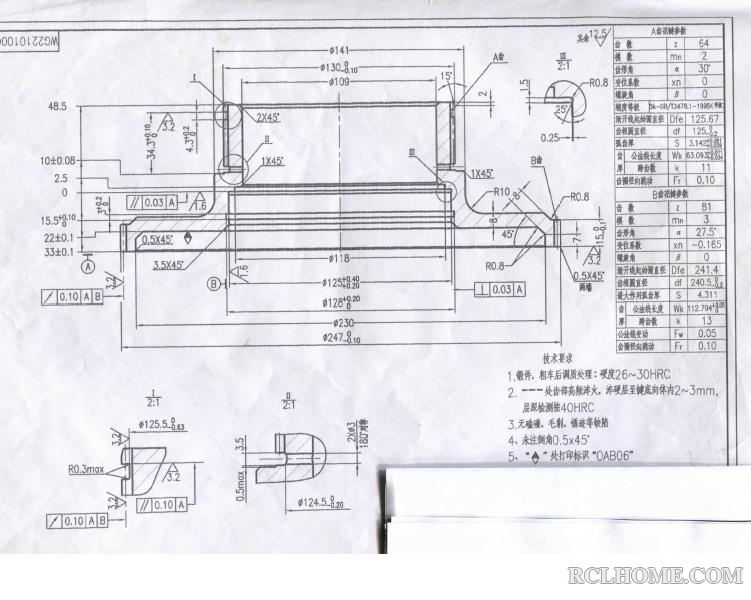

大家可以看看这个产品的淬火方法（淬火位置是Ф130花键和Ф247齿圈两处）

龟山淬火 · 发表于 2013-3-7 19:43:29

这个产品要用超音频做，难度不大，主要是壁太薄，要加辅佐喷水。

搬运工 · 发表于 2013-3-7 20:46:25

将文件直接打开多方便呀。
哪位动动手。

孤鸿踏雪 · 发表于 2013-3-7 20:59:32

龟山淬火发表于 2013-3-7 19:43

登录/注册后可看大图

这个产品要用超音频做，难度不大，主要是壁太薄，要加辅佐喷水。

您的理解有误：我是说这两个位置能否一次完成感应淬火

孤鸿踏雪 · 发表于 2013-3-7 20:59:59

搬运工发表于 2013-3-7 20:46

登录/注册后可看大图

将文件直接打开多方便呀。
哪位动动手。

我也期待。

搬运工 · 发表于 2013-3-7 21:02:28

孤鸿踏雪发表于 2013-3-7 20:59

登录/注册后可看大图

您的理解有误：我是说这两个位置能否一次完成感应淬火

呵呵，我看是你自己没有讲清楚。

把文件打开吧。
另请时刻关注新的主题帖。。。。

upposition · 发表于 2013-3-7 21:03:52

孤鸿踏雪发表于 2013-3-7 20:59

登录/注册后可看大图

我也期待。

我来

龟山淬火 · 发表于 2013-3-7 21:03:57

一次完成不太容易，PDF格式我变不过来。

孤鸿踏雪 · 发表于 2013-3-7 21:10:35

upposition 发表于 2013-3-7 21:03

登录/注册后可看大图

我来

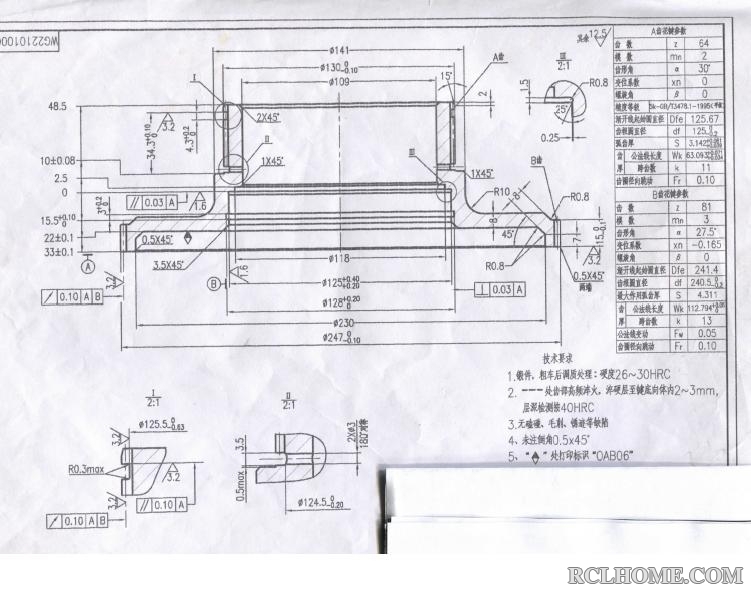

感谢帮忙！这下大家都可以直接看到了。如果这个产品的两个位置分开淬火，没有难度，我这个产品已经干了近8年

搬运工 · 发表于 2013-3-7 21:19:53

理论上讲没有问题。
过去我们有一个带轴肩的轴是同时加热淬火做的。
你这应是两个仿形感应器串联使用，需多次制作感应器做试验。
要考虑的因素很多。

龟山淬火 · 发表于 2013-3-7 21:22:45

用矩形感应器一次加热加导磁体或两宽圈串联可以试试

搬运工 · 发表于 2013-3-7 21:54:19

记得当时用了几个月的时间试验。
产品获部优，工作是别人做的，论文是我写的。。。。

搬运工 · 发表于 2013-3-7 23:04:28

为省回火的钱？

霜月 · 发表于 2013-3-7 23:20:44

upposition 发表于 2013-3-7 21:03

登录/注册后可看大图

我来

请教怎么把图直接打开？

Jasen · 发表于 2013-3-7 23:27:01

霜月发表于 2013-3-7 23:20

登录/注册后可看大图

请教怎么把图直接打开？

原图是PDF文件，下载后就能用PDF阅读器打开，现在看到的是转换成jpg格式的图形文件。

upposition · 发表于 2013-3-8 09:13:45

霜月发表于 2013-3-7 23:20

登录/注册后可看大图

请教怎么把图直接打开？

如Jasen版主所说，就是把pdf转换成图片格式
如何进行转换
有下面几种方法：
一、PDF阅读器我用的是Adobe Reader，因为其自带的快照功能可以快速将PDF转换成JPG格式。但这个方法不适合批量转换。
具体操作如下：
1、用Adobe Reader打开PDF文档
2、使用Adobe Reader上的快照功能,选上需要的图片
3、打开系统自带的画图工具。点粘贴
4、另存为JPG格式即可!!!
二、PDF转JPG工具：适合批量转换
提供一个软件ha_PDFImageExtractionWizard3.0
下载后可试试。
三、最笨的办法，你打开后印全屏(prscm键)，粘贴到画图软件，编辑保存为图片格式。

孤鸿踏雪 · 发表于 2013-3-8 15:48:40

meryfain 发表于 2013-3-7 23:01

登录/注册后可看大图

为毛一起淬，比两次淬省么，还是纯牌儿考试题

一次不下床子淬完两个位置，一次回火，不仅生产效率倍增，而且生产成本也有所下降，好处大大的！明显的！

孤鸿踏雪 · 发表于 2013-3-8 15:51:32

龟山淬火发表于 2013-3-7 21:22

登录/注册后可看大图

用矩形感应器一次加热加导磁体或两宽圈串联可以试试

这两个淬火部位的回转半径这么大，采用矩形感应器一次加热完成是否可行？值得推敲。

孤鸿踏雪 · 发表于 2013-3-8 15:52:22

搬运工发表于 2013-3-7 23:04

登录/注册后可看大图

为省回火的钱？

您只看到省回火的钱？

孤鸿踏雪 · 发表于 2013-3-8 15:52:54

meryfain 发表于 2013-3-7 23:18

登录/注册后可看大图

哦，十分量大的话倒是省电，不过要给我这种水平的人，前期试验就把命搭进去了。 ...

有这样严重吗？

龟山淬火 · 发表于 2013-3-8 16:02:09

孤鸿踏雪发表于 2013-3-8 15:51

登录/注册后可看大图

这两个淬火部位的回转半径这么大，采用矩形感应器一次加热完成是否可行？值得推敲。 ...

不必怀疑，可能要250KW

搬运工 · 发表于 2013-3-8 16:02:19

孤鸿踏雪发表于 2013-3-8 15:52

登录/注册后可看大图

您只看到省回火的钱？

还有工效？工时费用？

孤鸿踏雪 · 发表于 2013-3-8 16:10:09

搬运工发表于 2013-3-8 16:02

登录/注册后可看大图

还有工效？工时费用？

看看这个http://www.rclhome.net/forum.php ... 33915&fromuid=8 19#楼

孤鸿踏雪 · 发表于 2013-3-8 16:10:34

龟山淬火发表于 2013-3-8 16:02

登录/注册后可看大图

不必怀疑，可能要250KW

功率当然不是问题

搬运工 · 发表于 2013-3-8 16:19:25

孤鸿踏雪发表于 2013-3-8 15:51

登录/注册后可看大图

这两个淬火部位的回转半径这么大，采用矩形感应器一次加热完成是否可行？值得推敲。 ...

这个是有先例的。

钢铁厨师 · 发表于 2013-3-8 16:51:40

没做过感应淬火，也没见过感应淬火设备，特别是感应线圈的工作状态。还有楼主这种情况的工件同时淬火的线圈有怎么做？
各位做感应淬火这方面的大神们，有空给小弟发点儿照片来看看，让小弟学习学习、见识见识。

搬运工 · 发表于 2013-3-8 16:54:04

钢铁厨师发表于 2013-3-8 16:51

登录/注册后可看大图

没做过感应淬火，也没见过感应淬火设备，特别是感应线圈的工作状态。还有楼主这种情况的工件同时淬火的线圈 ...

这个版块里就有很多图片呀！

搬运工 · 发表于 2013-3-8 16:55:55

钢铁厨师发表于 2013-3-8 16:51

登录/注册后可看大图

没做过感应淬火，也没见过感应淬火设备，特别是感应线圈的工作状态。还有楼主这种情况的工件同时淬火的线圈 ...

看看感应器图片http://www.rclhome.net/forum.php ... &extra=page%3D1

孤鸿踏雪 · 发表于 2013-3-8 17:03:01

搬运工发表于 2013-3-8 16:19

登录/注册后可看大图

这个是有先例的。

技术上不成问题，但要考虑所在公司现有淬火机床的实际回转半径。

另外，采用一次加热完毕喷液淬火，这个喷水器可不小

伯龙马 · 发表于 2013-3-8 17:40:25

杨工您好：这个零件是什么材料制造的？淬火变形（椭圆度）一般在多少？

孤鸿踏雪 · 发表于 2013-3-8 17:44:05

伯龙马发表于 2013-3-8 17:40

登录/注册后可看大图

杨工您好：这个零件是什么材料制造的？淬火变形（椭圆度）一般在多少？ ...

是40Cr调质26~30HRC

龟山淬火 · 发表于 2013-3-8 17:44:53

我又看了一下尺寸，两个半圈成矩形可以搞定

孤鸿踏雪 · 发表于 2013-3-8 17:52:34

龟山淬火发表于 2013-3-8 17:44

登录/注册后可看大图

我又看了一下尺寸，两个半圈成矩形可以搞定

我司的两台我是淬火机床是用于干花键轴的，回转半径太小。

伯龙马 · 发表于 2013-3-8 17:55:03

杨工：我主要关心淬火变形问题是如何解决的？

钢铁厨师 · 发表于 2013-3-8 17:56:35

搬运工发表于 2013-3-8 16:55

登录/注册后可看大图

看看感应器图片http://www.rclhome.net/forum.php?mod=viewthread&tid=1875&extra=page%3D1

非常感谢推荐，感应淬火设备也是样式繁多。看主要材料好像都用到铜管，有的上面绑了线圈，有的又没有。
哎，实在惭愧，以前没学好物理啊。

孤鸿踏雪 · 发表于 2013-3-8 17:57:39

伯龙马发表于 2013-3-8 17:55

登录/注册后可看大图

杨工：我主要关心淬火变形问题是如何解决的？

我不知道老前辈所讲的淬火变形具体指那些特性值？

伯龙马 · 发表于 2013-3-8 18:31:01

杨工：我想了解的就是该件感应淬火后的椭圆度大致在多少？

孤鸿踏雪 · 发表于 2013-3-8 18:38:34

伯龙马发表于 2013-3-8 18:31

登录/注册后可看大图

杨工：我想了解的就是该件感应淬火后的椭圆度大致在多少？

不知道您是说的Ф130花键？还是Ф247齿圈？这个我还真不知道。惭愧，我没有关注这个问题，等明天我到质检部询问一下，或向主管这个产品的工程师问一问

孤鸿踏雪 · 发表于 2013-3-10 10:44:04

伯龙马发表于 2013-3-8 18:31

登录/注册后可看大图

杨工：我想了解的就是该件感应淬火后的椭圆度大致在多少？

   我今天去品质部了解这个产品的检验情况：

   Ф247齿圈位置除了有锥度（口部收缩）但可以满足技术要求外，没什么椭圆，共发现变动量也很小，都在公差要求范围。
   Ф135渐开线花键，也有锥度，但检验方法是与顾客统一以花键环规为验收标准的，据检验员讲，Ф135花键的公法线变动量正常情况下在0.01~0.04mm范围，符合技术要求

孤鸿踏雪 · 发表于 2013-3-10 10:49:50

大家看看我对该产品所制作的一个复式感应器，是否可行

霜月 · 发表于 2013-3-10 11:30:55

复式感应圈加热后共用一个管道喷水淬火，喷水量会受影响，是否同步喷水可能会影响淬火效果。

龟山淬火 · 发表于 2013-3-10 12:15:07

孤鸿踏雪发表于 2013-3-10 10:49

登录/注册后可看大图

大家看看我对该产品所制作的一个复式感应器，是否可行

没看见喷水器

龟山淬火 · 发表于 2013-3-10 12:16:59

孤鸿踏雪发表于 2013-3-10 10:49

登录/注册后可看大图

大家看看我对该产品所制作的一个复式感应器，是否可行

频率必须大于15000HZ

孤鸿踏雪 · 发表于 2013-3-10 16:33:10

霜月发表于 2013-3-10 11:30

登录/注册后可看大图

复式感应圈加热后共用一个管道喷水淬火，喷水量会受影响，是否同步喷水可能会影响淬火效果。 ...

我的高频淬火机床设计的结构式无需喷水冷却的：我们的机床是一个气动式淬火机床，工件装夹后，启动旋转按钮，工件自动旋转，启动加热按钮，工件在旋转状态下开始加热，加热完毕后，气缸自动下落到水槽，于是工件随汽缸下落水槽（旋转不停止）自动冷却，冷却水是循环的。

孤鸿踏雪 · 发表于 2013-3-10 16:34:15

龟山淬火发表于 2013-3-10 12:15

登录/注册后可看大图

没看见喷水器

您就记得喷水，难道不喷水就玩不转？

孤鸿踏雪 · 发表于 2013-3-10 16:34:44

本帖最后由龟山淬火于 2013-3-10 18:22 编辑

龟山淬火发表于 2013-3-10 12:16

登录/注册后可看大图

频率必须大于15000HZ

为什么必须大于15KHZ？

孤鸿踏雪 · 发表于 2013-3-11 10:21:49

孤鸿踏雪发表于 2013-3-10 16:33

登录/注册后可看大图

我的高频淬火机床设计的结构式无需喷水冷却的：我们的机床是一个气动式淬火机床，工件装夹后，启 ...

这个问题，应该对照主题上传的成品图，看看这种复式感应器一次加热淬火所需的电源功率大约在什么范围？如果感应加热电源功率足够，那么这种加热方式是否可行？可能存在什么样的问题？如何解决？

孤鸿踏雪 · 发表于 2013-3-20 15:26:28

孤以为，这个产品的感应淬火和老孤自己发明的这个复式感应器值得继续探讨，希望大家打起精神来，讨论出他的深意来

孤鸿踏雪 · 发表于 2013-3-30 18:03:09

顶起来，希望大家继续关注！希望更多的人参与探讨！

霜月 · 发表于 2013-3-30 20:27:29

孤鸿踏雪发表于 2013-3-30 18:03

登录/注册后可看大图

顶起来，希望大家继续关注！希望更多的人参与探讨！

杨工，请问你发明的这个复式感应器试用效果如何？
