大家看一下这个花键套怎样返修处理好!!

[复制链接]

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
发表于 2013-7-29 11:45:30 | 显示全部楼层 |阅读模式
车间处理的一种沙滩车后桥部位的一个零件---花键套,因为前工序加工过程中所预留的内径余量偏小,导致淬火后呈一定的收缩状态,有部分达不到技术要求(就是内花键通规检测过不了),请问各位需要进行二次加热淬火的返修处理,能不能达到适当的涨孔的效果!!

打赏楼主

取消

感谢您的支持,我会继续努力的!

扫码支持
扫码打赏,你说多少就多少

打开支付宝扫一扫,即可进行扫码打赏哦

平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 11:47:12 | 显示全部楼层

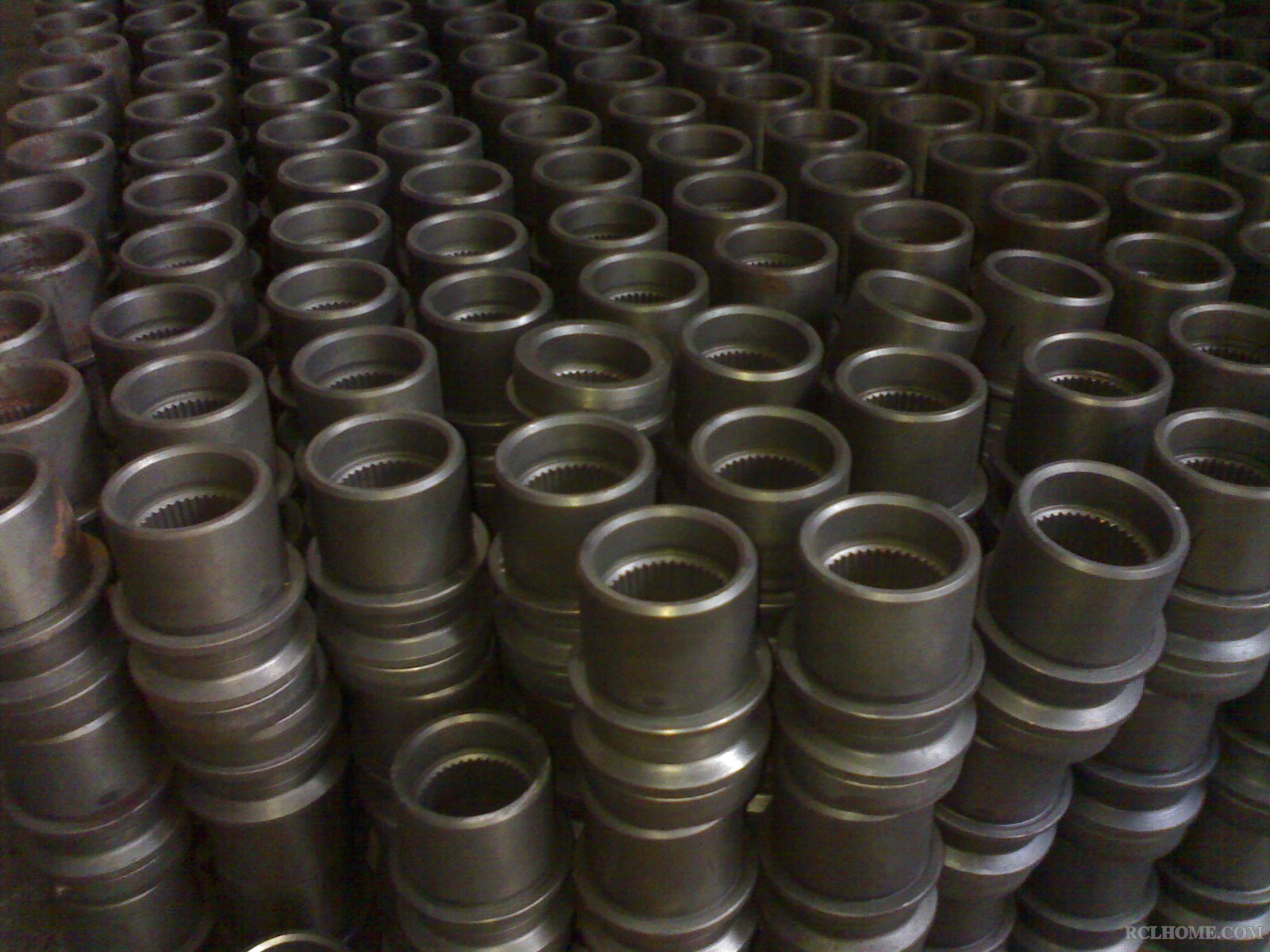

需待返修的产品

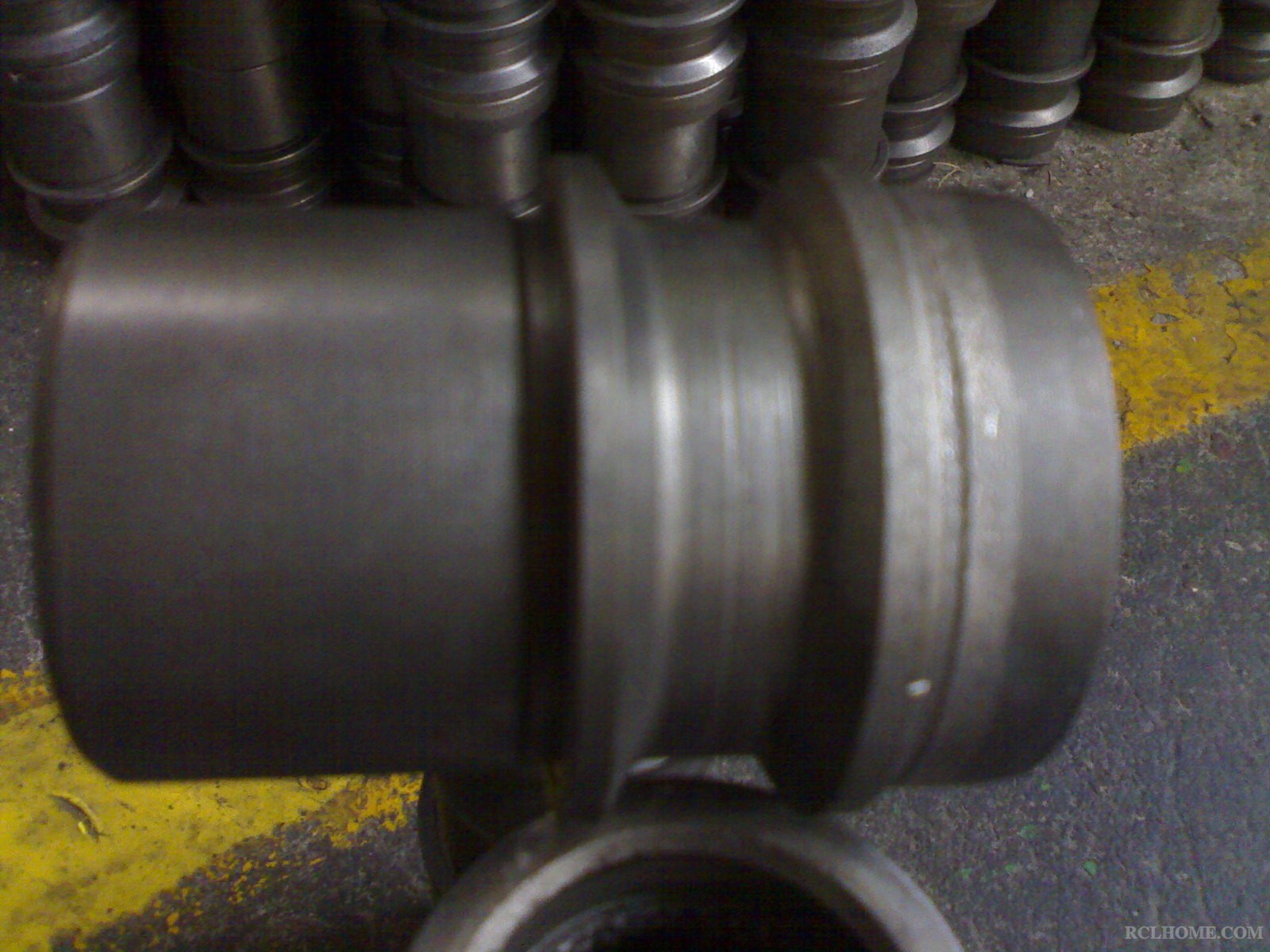

外观图
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-7-29 13:13:07 | 显示全部楼层
沧海一声笑 发表于 2013-7-29 11:47
需待返修的产品

外观图

把具体的变形告诉下:是否是呈喇叭口形态?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1022 天

[LV.10]以坛为家III

129

主题

3689

回帖

1万

积分

热处理专家组

积分
15628
发表于 2013-7-29 13:23:31 | 显示全部楼层
内孔插个棒子试试。
是非天天有,不听自然无。
回复

使用道具 举报

签到天数: 10 天

[LV.3]偶尔看看II

250

主题

3410

回帖

1万

积分

热处理专家组

积分
11969
发表于 2013-7-29 15:05:16 | 显示全部楼层
本帖最后由 qibao9891 于 2013-7-29 15:06 编辑

什么材料的,上一次淬火的工艺过程和参数?
现在的变形特点?工序余量的位置和大小?
有图纸最好。
现在站在什么地方不重要,重要的是你往什么方向移动。
回复

使用道具 举报

签到天数: 132 天

[LV.7]常住居民III

51

主题

2991

回帖

7387

积分

热处理高工

积分
7387
发表于 2013-7-29 15:23:09 | 显示全部楼层
沧海一声笑 发表于 2013-7-29 11:47
需待返修的产品

外观图

这种产品怎么直接堆在地上呢,
那变形等估计也是情理之中
回复

使用道具 举报

签到天数: 453 天

[LV.9]以坛为家II

92

主题

3071

回帖

9462

积分

热处理高工

积分
9462
发表于 2013-7-29 15:39:04 | 显示全部楼层
小建议:重新淬火,温度低于奥氏体化温度,如果能扩孔,再对结果进行修正。
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2013-7-29 15:44:43 | 显示全部楼层
      如果想采用二次加热淬火胀孔处理,则必须以适当几何尺寸的心轴穿在花键孔里加热和淬火,这个“适当几何尺寸”是相当有内涵的,必须经过多次试验找到一个最佳尺寸,否则,如果尺寸过大,则花键内孔返工处理后尺寸会超上限,反之,则胀不起来。

       还有一个办法,可以采取措施用酸液将内孔咬到需要的尺寸范围,这项工作一样必须做细致,否则会成批报废
该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 18:40:12 | 显示全部楼层
吉祥如意 发表于 2013-7-29 13:13
把具体的变形告诉下:是否是呈喇叭口形态?

吉哥:有两种变形状态
1:有一头大一头小的喇叭口状
2:有两头都呈缩孔状的
但是大部分是喇叭口!!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 18:41:34 | 显示全部楼层
秦楼明月 发表于 2013-7-29 13:23
内孔插个棒子试试。

渗碳过程就是采用内孔穿防缩芯棒的方式,进行渗碳以及淬火冷却处理!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 18:44:40 | 显示全部楼层
Adam 发表于 2013-7-29 15:23
这种产品怎么直接堆在地上呢,
那变形等估计也是情理之中

这个两者之间有关联吗?
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 18:46:15 | 显示全部楼层
tom 发表于 2013-7-29 15:39
小建议:重新淬火,温度低于奥氏体化温度,如果能扩孔,再对结果进行修正。
...

常规的渗碳工艺我们是采用870度渗碳,795度淬火处理!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 18:48:03 | 显示全部楼层
这个是我们渗碳前采用的穿芯棒的棒棒
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-7-29 19:37:38 | 显示全部楼层
沧海一声笑 发表于 2013-7-29 18:40
吉哥:有两种变形状态
1:有一头大一头小的喇叭口状
2:有两头都呈缩孔状的

不要这个物件不行吗?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-29 19:48:20 | 显示全部楼层
吉祥如意 发表于 2013-7-29 19:37
不要这个物件不行吗?

哪个物件呀吉哥?
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 132 天

[LV.7]常住居民III

51

主题

2991

回帖

7387

积分

热处理高工

积分
7387
发表于 2013-7-30 07:31:52 | 显示全部楼层
沧海一声笑 发表于 2013-7-29 18:44
这个两者之间有关联吗?

可以告诉你是有关联的,
而且关联很大
回复

使用道具 举报

签到天数: 1092 天

[LV.10]以坛为家III

750

主题

7209

回帖

3万

积分

超级版主

漂流族

积分
30079
发表于 2013-7-30 08:50:38 | 显示全部楼层
与合格尺寸相差多少?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-7-30 10:15:35 | 显示全部楼层

建议你做个试验:
对变形的工件进行感应退火(温度可在750左右);
然后,重新淬火处理。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-30 11:38:29 | 显示全部楼层
Adam 发表于 2013-7-30 07:31
可以告诉你是有关联的,
而且关联很大

都已经是挑出的待返修件了!!合格产品不会放在这个地上滴!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-30 11:40:53 | 显示全部楼层
吉祥如意 发表于 2013-7-30 10:15
建议你做个试验:
对变形的工件进行感应退火(温度可在750左右);
然后,重新淬火处理。 ...

就是返修前增加一道高温回火处理!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-7-30 11:51:20 | 显示全部楼层
沧海一声笑 发表于 2013-7-30 11:40
就是返修前增加一道高温回火处理!

还不是一回事。
高回没氧化吧。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-7-30 18:58:49 | 显示全部楼层
这个产品我打算这样返修!现进行高温回火处理(650度)可以采用保护气氛,出炉后风冷降低氧化脱碳程度,冷至室温后套芯棒装炉进行二次加热(810度),保温后用90---95度的快油冷却!!{:soso_e127:}
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 87 天

[LV.6]常住居民II

1

主题

190

回帖

782

积分

热处理助工

积分
782
发表于 2013-8-1 22:11:21 | 显示全部楼层
沧海一声笑 发表于 2013-7-30 18:58
这个产品我打算这样返修!现进行高温回火处理(650度)可以采用保护气氛,出炉后风冷降低氧化脱碳程度,冷 ...

楼主,结果出来了吧?我比较着急知道结果,
回复

使用道具 举报

签到天数: 1 天

[LV.1]初来乍到

100

主题

1574

回帖

4992

积分

热处理高工

积分
4992
发表于 2013-8-1 22:33:34 | 显示全部楼层
沧海一声笑 发表于 2013-7-30 18:58
这个产品我打算这样返修!现进行高温回火处理(650度)可以采用保护气氛,出炉后风冷降低氧化脱碳程度,冷 ...

苍老师,最好的办法是硬拉花键。
回复

使用道具 举报

签到天数: 13 天

[LV.3]偶尔看看II

50

主题

658

回帖

2170

积分

热处理工程师

积分
2170
发表于 2013-8-1 22:43:52 | 显示全部楼层
吉祥如意 发表于 2013-7-30 11:51
还不是一回事。
高回没氧化吧。

返工前高回,返工后尺寸收缩?
why?
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1059 天

[LV.10]以坛为家III

1804

主题

2万

回帖

9万

积分

热处理元老

品牌工程师

积分
91546
QQ
发表于 2013-8-2 08:38:49 | 显示全部楼层
microsoft 发表于 2013-8-1 22:33
苍老师,最好的办法是硬拉花键。

      做一把拉刀要花不少银子,可以量身制作一把推刀,采用压力机,将收缩的花键全部过一遍。

评分

参与人数 1金钱 +10 收起 理由
microsoft + 10 好主意!

查看全部评分

该会员没有填写今日想说内容.
回复

使用道具 举报

签到天数: 1987 天

[LV.Master]伴坛终老

843

主题

7713

回帖

3万

积分

超级版主

积分
36213
QQ
发表于 2013-8-2 08:56:09 | 显示全部楼层
二次淬火降低淬火层深是可以使花键孔变大的。具体如何还要做实验。
能付出爱心就是福,能消除烦恼就是慧。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-8-2 11:35:58 | 显示全部楼层
tlx 发表于 2013-8-1 22:11
楼主,结果出来了吧?我比较着急知道结果,

没有呢,高回已经处理,就等下一步的二次加热淬火
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-8-2 11:36:37 | 显示全部楼层
microsoft 发表于 2013-8-1 22:33
苍老师,最好的办法是硬拉花键。

试过,不理想!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 295 天

[LV.8]以坛为家I

43

主题

581

回帖

2179

积分

热处理工程师

积分
2179
发表于 2013-10-16 17:16:38 | 显示全部楼层
沧海一声笑 发表于 2013-7-30 18:58
这个产品我打算这样返修!现进行高温回火处理(650度)可以采用保护气氛,出炉后风冷降低氧化脱碳程度,冷 ...

二次淬火变形量会更大,可以高温回火后重新拉花键后二次淬火处理或者用酸蚀的方法解决。
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-10-16 18:17:01 | 显示全部楼层
风景 发表于 2013-10-16 17:16
二次淬火变形量会更大,可以高温回火后重新拉花键后二次淬火处理或者用酸蚀的方法解决。 ...

最初的想法也和你说的一样,但是回复是拉不了,这个我也不清楚!!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-10-17 13:45:04 | 显示全部楼层
沧海一声笑 发表于 2013-10-16 18:17
最初的想法也和你说的一样,但是回复是拉不了,这个我也不清楚!!

现在走到哪一步了。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-10-17 17:41:07 | 显示全部楼层
吉祥如意 发表于 2013-10-17 13:45
现在走到哪一步了。

现在碰到南墙了!
平安是幸,知足是福,清心是禄,寡欲是寿。
回复

使用道具 举报

签到天数: 1366 天

[LV.10]以坛为家III

227

主题

2万

回帖

5万

积分

超级版主

积分
58357
QQ
发表于 2013-10-17 18:57:59 | 显示全部楼层

没定死罪就有办法,说说情况。
热处理之家,我爱我家
回复

使用道具 举报

签到天数: 1121 天

[LV.10]以坛为家III

135

主题

5612

回帖

2万

积分

版主

积分
20982
 楼主| 发表于 2013-10-17 19:05:25 | 显示全部楼层
吉祥如意 发表于 2013-10-17 18:57
没定死罪就有办法,说说情况。

不打算返修了,与客户沟通与此产品连接的部件外花键尺寸缩小来进行配合!
后续同类的产品没有出现类似问题(复合拉刀拉花键避免了花键套内径出现的尺寸变化,前提是拉刀的尺寸与产品技术要求的配合在一定的公差范围之内)。
楼上提出的用酸蚀的方法以前试过,有一定的效果,但是留有酸液清洗的问题,更何况时间和浓度掌握不好,放而造成报废了!
