求助: ZG230--450的热处理工艺

wqjtyx2012

如题：求工艺参数,壳体

Wangqinghua196

根据230÷450=0.51的比例，此材料正火即可。

所以因为

880，风冷即可。

吉祥如意

铸钢件，我还是建议先退火处理。

wqjtyx2012

所以因为 发表于 2013-11-7 09:46
880，风冷即可。

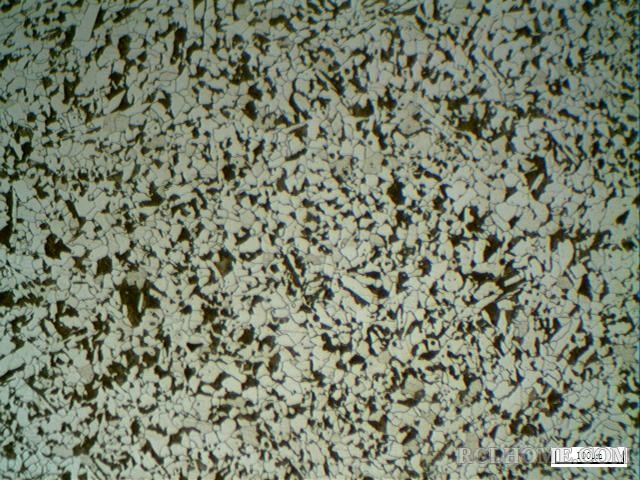

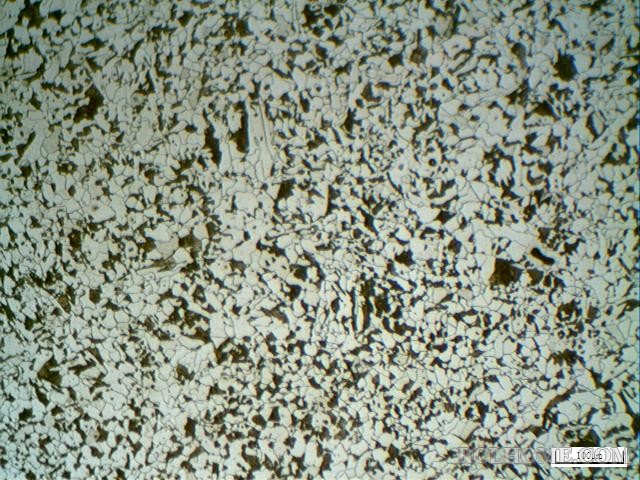

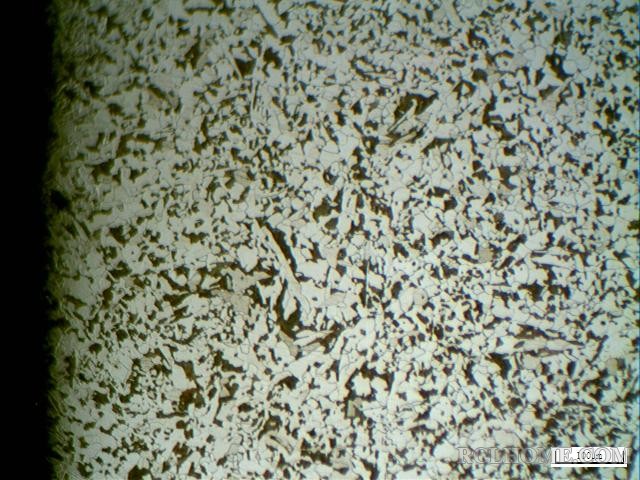

880度正火组织

所以因为

wqjtyx2012 发表于 2013-11-7 11:57
880度正火组织

有什么问题吗？

wqjtyx2012

所以因为 发表于 2013-11-7 12:26
有什么问题吗？

感觉铁素体呈针状，不是等轴，不少资料上采用880，也有890--980的正火温度范围
初次接触铸钢组织，一来拿出来晒晒，二来想请教一下各位看看这组织是否合格。

吉祥如意

仍具有明显的铸态组织的特征，建议：
940度炉冷至780空冷。

所以因为

吉祥如意 发表于 2013-11-7 13:02
仍具有明显的铸态组织的特征，建议：
940度炉冷至780空冷。

加一次高温回火可不可以？

吉祥如意

所以因为 发表于 2013-11-7 13:29
加一次高温回火可不可以？

估计作用不大。
因为涉及到各类组织的均匀分布。

所以因为

吉祥如意 发表于 2013-11-7 13:31
估计作用不大。
因为涉及到各类组织的均匀分布。

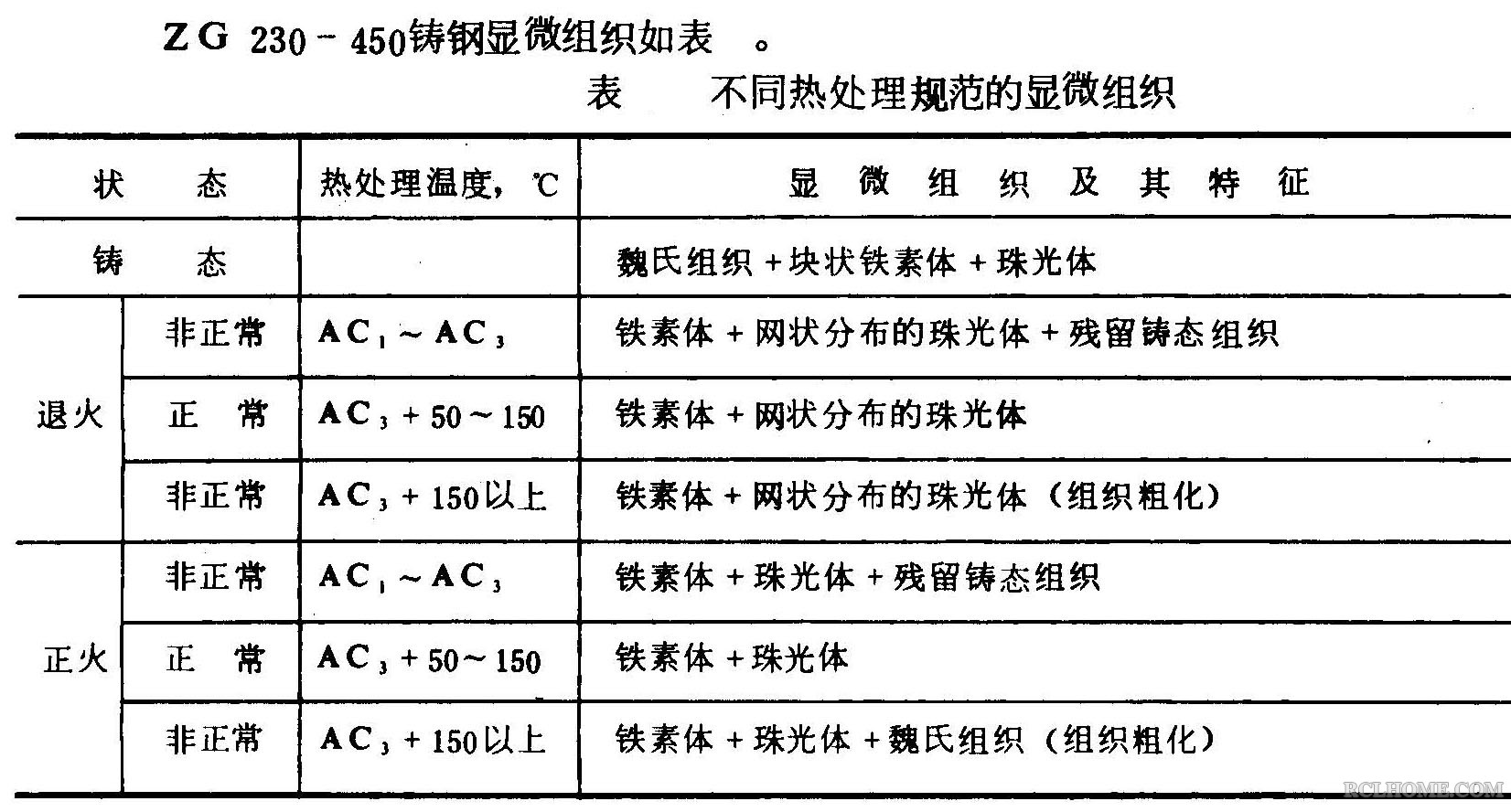

对于ZG，最好的工艺是退火后正火再做回火，得到细小等轴铁素体晶粒。但一般的壳体，是否也没有必要？

吉祥如意

所以因为 发表于 2013-11-7 13:41
对于ZG，最好的工艺是退火后正火再做回火，得到细小等轴铁素体晶粒。但一般的壳体，是否也没有必要？ ...

看这个组织可以不做高温回火，只是在730度左右稍许保温一下。

wqjtyx2012

吉祥如意 发表于 2013-11-7 13:43
看这个组织可以不做高温回火，只是在730度左右稍许保温一下。

为什么是780或730， 我没查到这个材料的A1、Ac3.在730保温的作用是什么，有点打破沙锅问到底的意思，问题可能有些简单，还请指点迷津。

吉祥如意

wqjtyx2012 发表于 2013-11-7 13:51
为什么是780或730， 我没查到这个材料的A1、Ac3.在730保温的作用是什么，有点打破沙锅问到底的意思，问题 ...

如果不是强风冷，可在选780；如强风冷选730。预防先共析相呈魏氏人。

Wangqinghua196

wqjtyx2012 发表于 2013-11-7 13:51
为什么是780或730， 我没查到这个材料的A1、Ac3.在730保温的作用是什么，有点打破沙锅问到底的意思，问题 ...
