大型深井渗碳/氮化炉的无底马弗密封

孤鸿踏雪 · 发表于 2013-11-13 09:31:15

大家探讨一下，大型深井氮化炉或渗碳炉，使用无底马弗罐？还是有底马弗罐？

有底马弗罐如何解决炉罐的热膨胀问题？无底马弗罐底部如何密封？

吉祥如意 · 发表于 2013-11-13 10:23:56

龚工一笑他们用的多。
记得无马弗底部是采用油封的方法。

孤鸿踏雪 · 发表于 2013-11-13 10:26:08

吉祥如意发表于 2013-11-13 10:23
龚工一笑他们用的多。
记得无马弗底部是采用油封的方法。

静候真人露面！

秦时明月 · 发表于 2013-11-13 10:55:10

无底马弗氮化炉没接触过，无底马弗渗碳炉的密封是用油密封，马弗的上端炉口部位有冷却水套，当马弗受热膨胀伸长时，伸长部分落入下端密封油槽内，密封油槽上也设有冷却水套冷却密封油，尽管如此，用一段时间后，密封油变粘，厉害时，像柏油一样，这是油密封的最大缺点。

秦时明月 · 发表于 2013-11-13 11:22:38

上一简图

无底马弗 .pdf (14.83 KB, 下载次数: 40)

西北狼 · 发表于 2013-11-13 12:13:30

吉祥如意发表于 2013-11-13 10:23
龚工一笑他们用的多。
记得无马弗底部是采用油封的方法。

无马弗的底部不用封吧？

吉祥如意 · 发表于 2013-11-13 12:49:41

西北狼发表于 2013-11-13 12:13
无马弗的底部不用封吧？

请您谈谈不用封的原因，可以吗？

孤鸿踏雪 · 发表于 2013-11-13 14:15:58

西北狼发表于 2013-11-13 12:13
无马弗的底部不用封吧？

      不密封是不可能的！

   正如秦楼明月专家所言：此类井式炉，是将马弗罐（实际上已经不能称之为罐，而应该称之为筒）的下端插入油槽，油槽设计有循环冷却装置，以防止油温升高突破极限造成火灾或爆炸事故）。

   因为渗碳炉炉压很低，所以油槽的设计并无特别要求，但氮化炉由于工作时炉压较高，油槽设计就要多一些考虑了

cnszgong · 发表于 2013-11-13 18:09:49

没见过氮化炉有用无底马弗的。如果有这样的设计，那么氮化零件氮化后的颜色也不会好看。

cnszgong · 发表于 2013-11-13 18:19:54

无底马弗的设备可以做碳氮共渗，但不能用于气体氮化。

Wangqinghua196 · 发表于 2013-11-13 18:22:39

吉祥如意发表于 2013-11-13 12:49
请您谈谈不用封的原因，可以吗？

不同发展阶段的产品。

西北狼 · 发表于 2013-11-13 21:15:24

吉祥如意发表于 2013-11-13 12:49
请您谈谈不用封的原因，可以吗？

你的图纸所说的是无底的马弗罐，无马弗的底就是抗渗砖，密封什么啊？

西北狼 · 发表于 2013-11-13 21:15:58

孤鸿踏雪发表于 2013-11-13 14:15
不密封是不可能的！

正如秦楼明月专家所言：此类井式炉，是将马弗罐（实际上已经不能称 ...

无马弗渗碳炉，都无马弗了还要密封什么啊？

西北狼 · 发表于 2013-11-13 21:26:08

无底马弗罐跟无马弗罐区别很大的

Furnace · 发表于 2013-11-13 21:47:09

本帖最后由 Furnace 于 2013-11-13 22:14 编辑

西北狼发表于 2013-11-13 21:15
你的图纸所说的是无底的马弗罐，无马弗的底就是抗渗砖，密封什么啊？

理解上出现了偏差，“记得无马弗底部是采用油封的方法”。其中无马弗底部承接楼主的主题所提的问题，很明显指的是“无马弗底部的炉灌”的意思，也就是“无底的马弗罐”。你没必要一定要理解为“无底的马弗罐，无马弗的底就是抗渗砖”。根据你回帖的意思，前半句你都已经明白是指无底的马弗罐了，怎么还会想到是无马弗的底就是抗渗砖？

孤鸿踏雪 · 发表于 2013-11-14 08:02:28

西北狼发表于 2013-11-13 21:15
无马弗渗碳炉，都无马弗了还要密封什么啊？

主题说的是无底马弗罐，不是无马弗

吉祥如意 · 发表于 2013-11-14 08:55:35

西北狼发表于 2013-11-13 21:15
你的图纸所说的是无底的马弗罐，无马弗的底就是抗渗砖，密封什么啊？

没有什么，可以继续讨论。

西北狼 · 发表于 2013-11-14 11:52:44

有一种结构是不用油封，带补偿方式的实底马弗罐。

西北狼 · 发表于 2013-11-14 11:57:03

Furnace 发表于 2013-11-13 21:47
理解上出现了偏差，“记得无马弗底部是采用油封的方法”。其中无马弗底部承接楼主的主题所提的问题，很明 ...

无底马弗罐炉膛底部不是抗渗砖？见过井式渗碳炉没有？

慕山慕水 · 发表于 2013-11-14 12:53:10

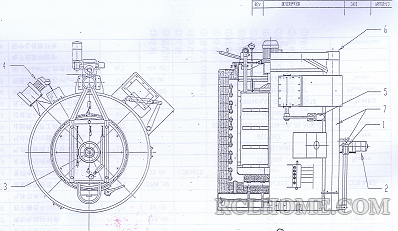

杨工，氮化炉一般采用有底马弗，马弗下面有耐热弹性垫。见附图：

孤鸿踏雪 · 发表于 2013-11-14 12:56:37

慕山慕水发表于 2013-11-14 12:53
杨工，氮化炉一般采用有底马弗，马弗下面有耐热弹性垫。见附图：

但我见过采用油封的无底马弗罐渗氮炉，可谓特大型（直径2600~2700，深度3500）井式气体渗氮炉，但从设计上是失败（多处有败笔）的。

慕山慕水 · 发表于 2013-11-14 12:57:57

本帖最后由慕山慕水于 2013-11-14 14:32 编辑

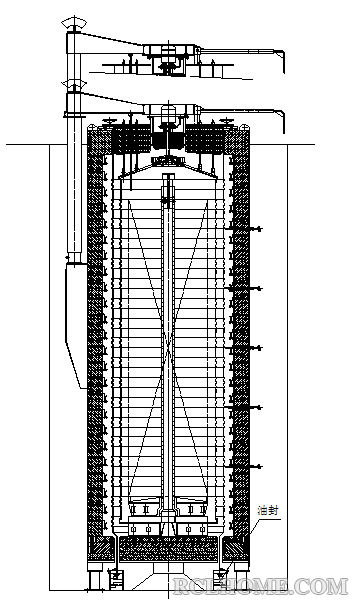

大型井式渗碳炉可采用无底马弗，一般使用油封，见附件：

孤鸿踏雪 · 发表于 2013-11-14 12:58:42

慕山慕水发表于 2013-11-14 12:53
杨工，氮化炉一般采用有底马弗，马弗下面有耐热弹性垫。见附图：

这个炉膛直径多大？

Furnace · 发表于 2013-11-14 12:59:19

本帖最后由 Furnace 于 2013-11-14 14:39 编辑

西北狼发表于 2013-11-14 11:57
无底马弗罐炉膛底部不是抗渗砖？见过井式渗碳炉没有？

看清楚楼主的主题没有？楼主要讨论是“无底马弗罐底部如何密封”问题。再来看看你的回贴内容：
无马弗的底部不用封吧？
无马弗的底就是抗渗砖，密封什么啊？
无底马弗罐跟无马弗罐区别很大的。
无底马弗罐炉膛底部不是抗渗砖？见过井式渗碳炉没有？
你不觉得是在自说自话，偏题太远了吗？以你如此低下的理解能力见过井式渗碳炉又能怎样？
给你个忠告，认真读几遍楼主的主题再发言，切勿无端生事！

慕山慕水 · 发表于 2013-11-14 13:03:24

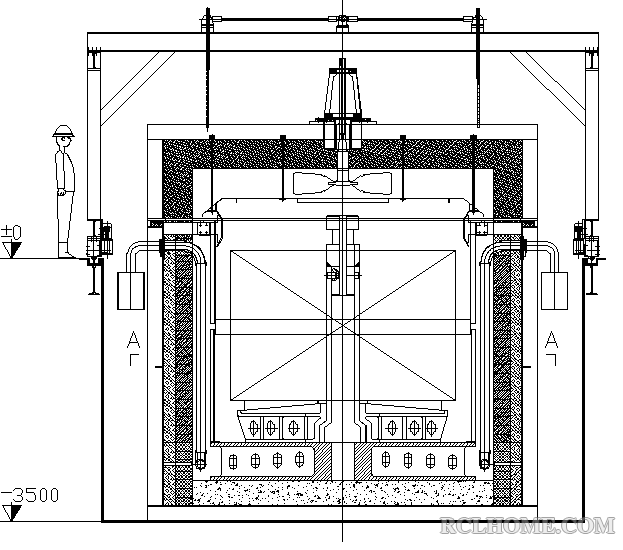

无马弗井式渗碳炉（氮化炉）不使用马弗，辐射管加热，炉底一般是碳化硅，见附图：

慕山慕水 · 发表于 2013-11-14 13:05:15

孤鸿踏雪发表于 2013-11-14 12:58
这个炉膛直径多大？

图示氮化炉有效直径1600mm

慕山慕水 · 发表于 2013-11-14 13:09:19

axl曾经设计过无底马弗采用膨胀节密封，后来在天津一德资企业出了问题，这种设计便不用了，故不再讨论。

Jasen · 发表于 2013-11-14 13:36:13

IVA的无底马弗井式渗碳炉，采用油封的方式。

慕山慕水 · 发表于 2013-11-14 13:41:05

jasen 发表于 2013-11-14 13:36
IVA的无底马弗井式渗碳炉，采用油封的方式。

有IVA无马弗结构渗碳炉示意图吗？贴一张上来，感谢！

Jasen · 发表于 2013-11-14 13:41:17

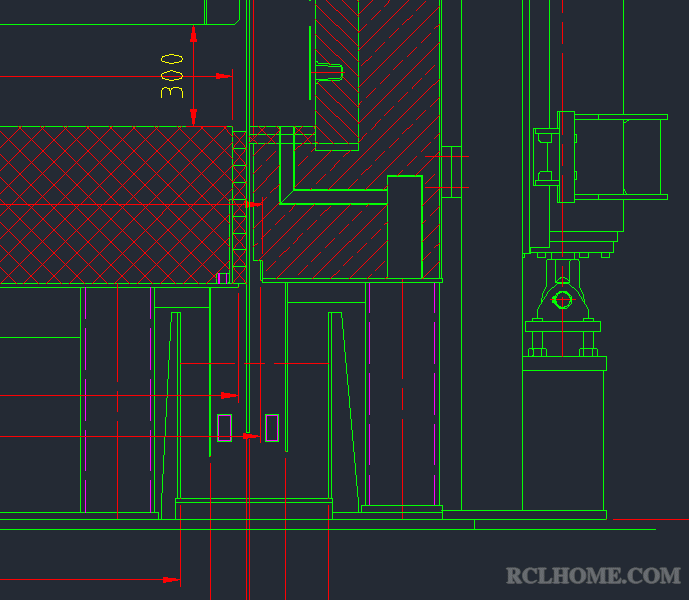

杨工，油封部分放大了给你看。{:soso_e113:}
油槽中的油采用油循环泵抽出水冷的方式冷却，没有秦楼明月提到的密封油变粘的问题。

Jasen · 发表于 2013-11-14 13:47:00

慕山慕水发表于 2013-11-14 13:41
有IVA无马弗结构渗碳炉示意图吗？贴一张上来，感谢！

先上一个有马弗膨胀节密封的。再找无马弗的。

慕山慕水 · 发表于 2013-11-14 13:57:58

感谢Jasen，我们俩设备版主争取把井式渗碳炉流行结构贴全了，也让别人学学怎么当”热处理设备版主“。

慕山慕水 · 发表于 2013-11-14 14:01:00

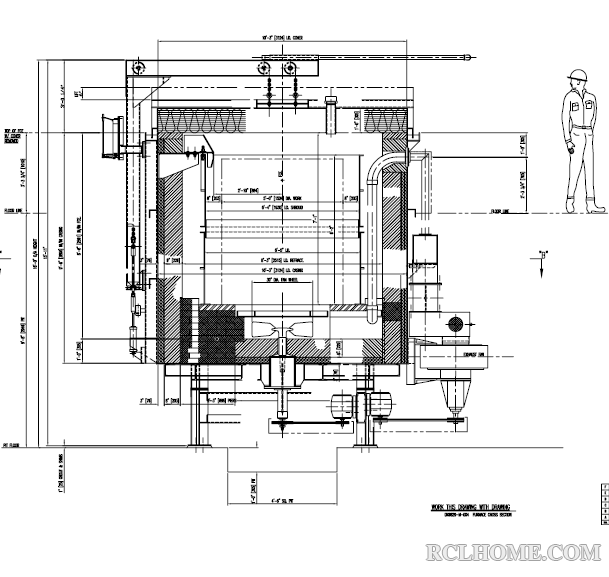

底风机无马弗井式渗碳炉：

慕山慕水 · 发表于 2013-11-14 14:12:48

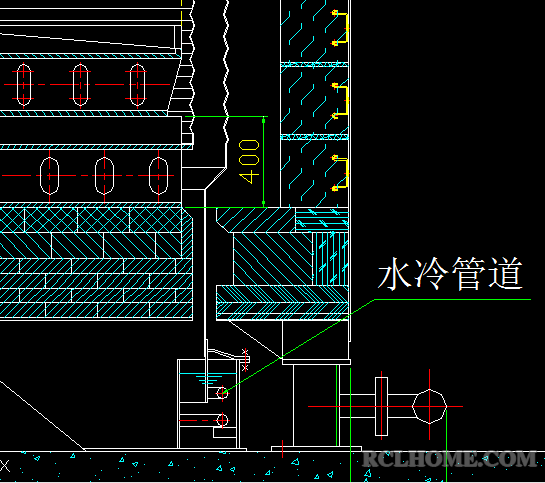

无底马弗油封，采用水冷盘管结构：

秦时明月 · 发表于 2013-11-14 14:21:28

慕山慕水发表于 2013-11-14 14:01
底风机无马弗井式渗碳炉：

底风机优点是风机安装刚性好，风叶不易损坏，缺点是一旦风机故障，维修不方便。炉膛难免掉入杂物有可能损坏风叶。

慕山慕水 · 发表于 2013-11-14 14:26:37

秦楼明月发表于 2013-11-14 14:21
底风机优点是风机安装刚性好，风叶不易损坏，缺点是一旦风机故障，维修不方便。炉膛难免掉入杂物有可能损 ...

正解！
仔细看有特殊结构，大物件掉不到扇叶上。

Jasen · 发表于 2013-11-14 14:36:04

慕山慕水发表于 2013-11-14 13:41
有IVA无马弗结构渗碳炉示意图吗？贴一张上来，感谢！

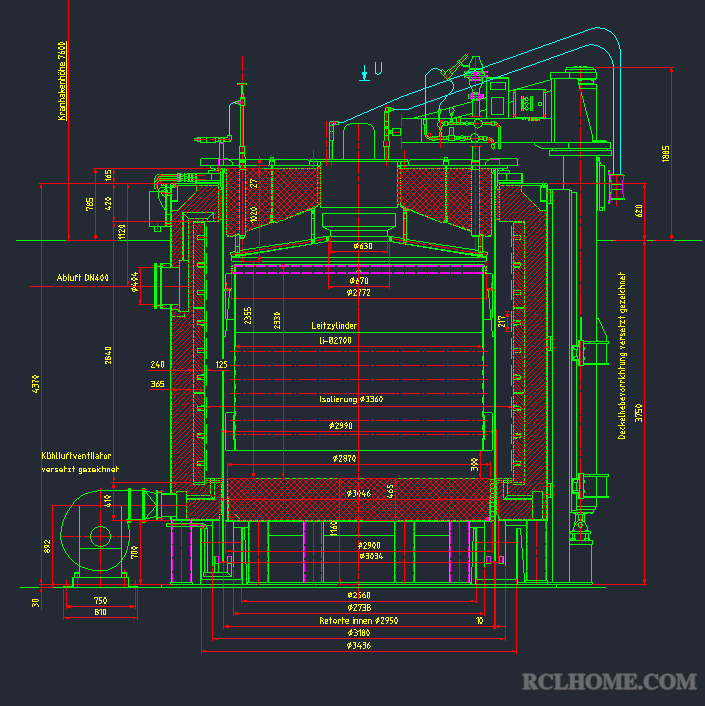

IVA无马弗结构渗碳炉示意图，这个是电加热的，可选气加热。

慕山慕水 · 发表于 2013-11-14 14:45:31

jasen 发表于 2013-11-14 14:36
IVA无马弗结构渗碳炉示意图，这个是电加热的，可选气加热。

给力！我找这张图有几年了！
看到后发现和我说的一样！
写《慕山慕水点评大型井式渗碳炉》时，就怕有人贴出IVA图和我讲的不一样就丢人了。
好了！放心了！

Jasen · 发表于 2013-11-14 14:58:35

本帖最后由 jasen 于 2013-11-14 15:01 编辑

慕山慕水发表于 2013-11-14 14:45
给力！我找这张图有几年了！
看到后发现和我说的一样！
写《慕山慕水点评大型井式渗碳炉》时，就怕有人贴 ...

方便您编辑，慕版站内消息给我邮箱地址，我将PDF的全图发过去。

慕山慕水 · 发表于 2013-11-14 15:05:23

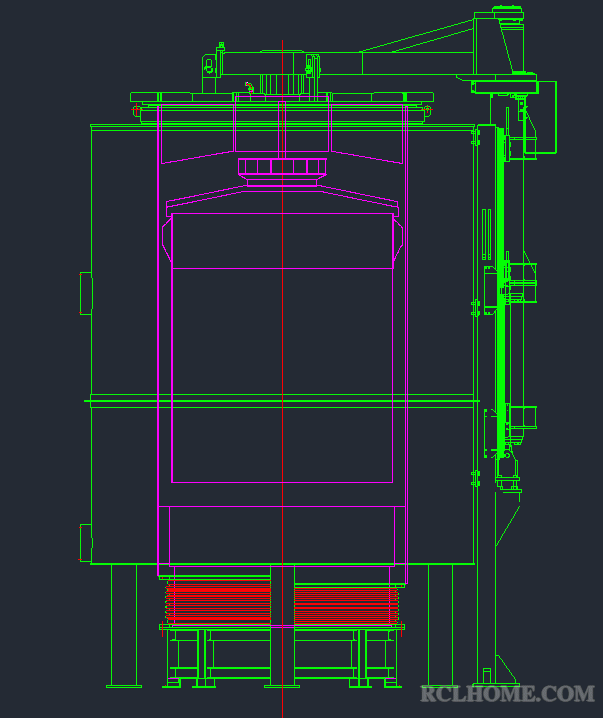

爱协林膨胀节渗碳炉：

慕山慕水 · 发表于 2013-11-14 15:48:02

本帖最后由慕山慕水于 2013-11-14 15:50 编辑

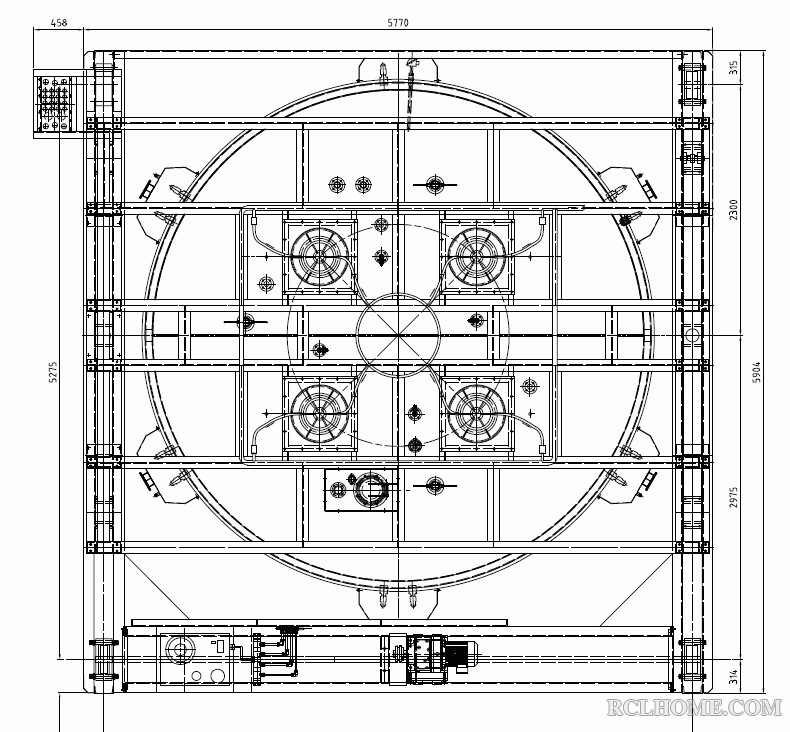

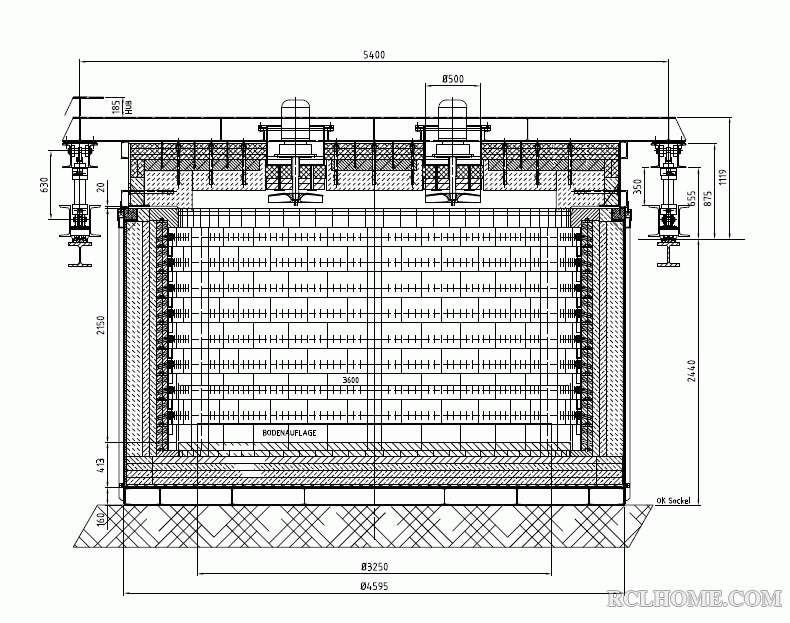

尼翠斯氮化炉结构，也是有底马弗，耐热弹性垫结构：

Jasen · 发表于 2013-11-14 16:01:13

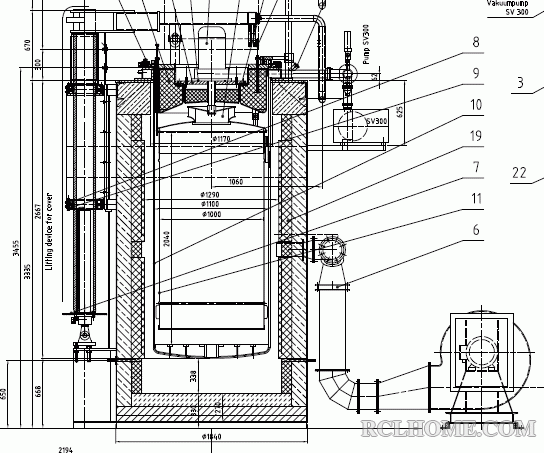

IVA井式氮化炉结构，有底马弗，马弗底部无弹性垫，留有经计算的伸展空间。

秦时明月 · 发表于 2013-11-14 16:28:29

本帖最后由 jasen 于 2013-11-14 17:00 编辑

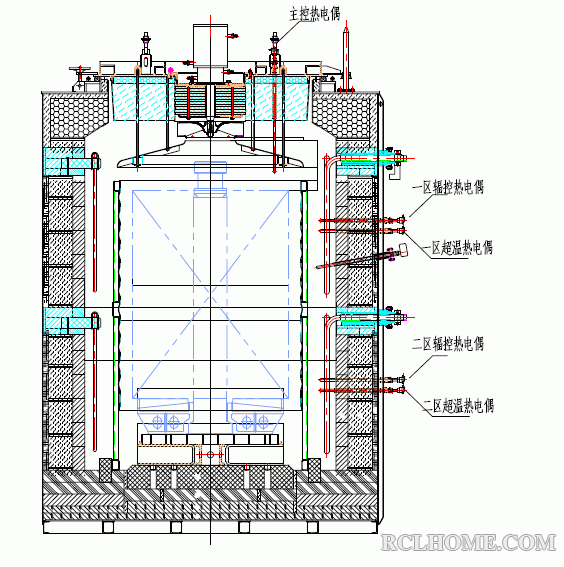

上张无马弗双区加热渗碳炉示意图：

无马弗渗碳炉示意图.pdf (138.86 KB, 下载次数: 26)

cnszgong · 发表于 2013-11-14 18:51:03

慕山慕水发表于 2013-11-14 12:53
杨工，氮化炉一般采用有底马弗，马弗下面有耐热弹性垫。见附图：

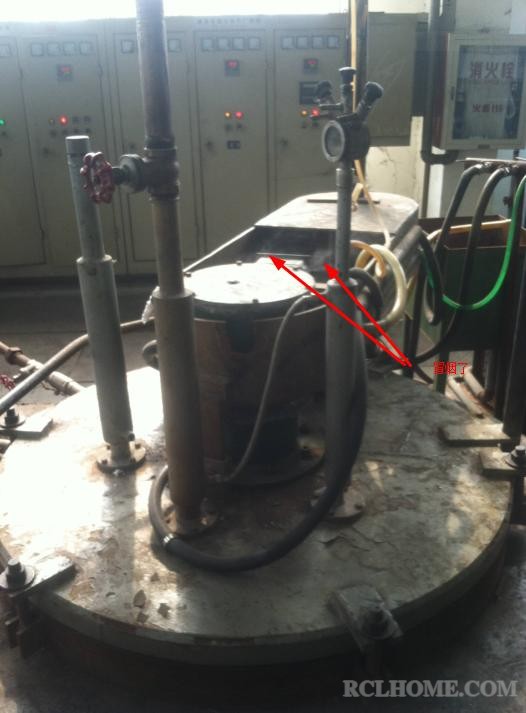

这炉子的结构和我们的很相似。装炉样式也一样，做长轴类零件的气体氮化。不知道这种设备的炉盖电机是怎么密封的？因为炉盖电机的密封性能直接影响了炉盖电机本身的使用寿命。要知道氨气如果渗入炉盖电机会对电机本身的绕组受侵到蚀，很容易引起电机故障。情况这台正在冒烟电机（7米深的井式气体氮化炉）。炉盖电机.jpg
