淬火介质搅拌系统设计

钢铁医生 · 发表于 2014-1-8 16:56:08

本帖最后由钢铁医生于 2014-1-8 22:16 编辑

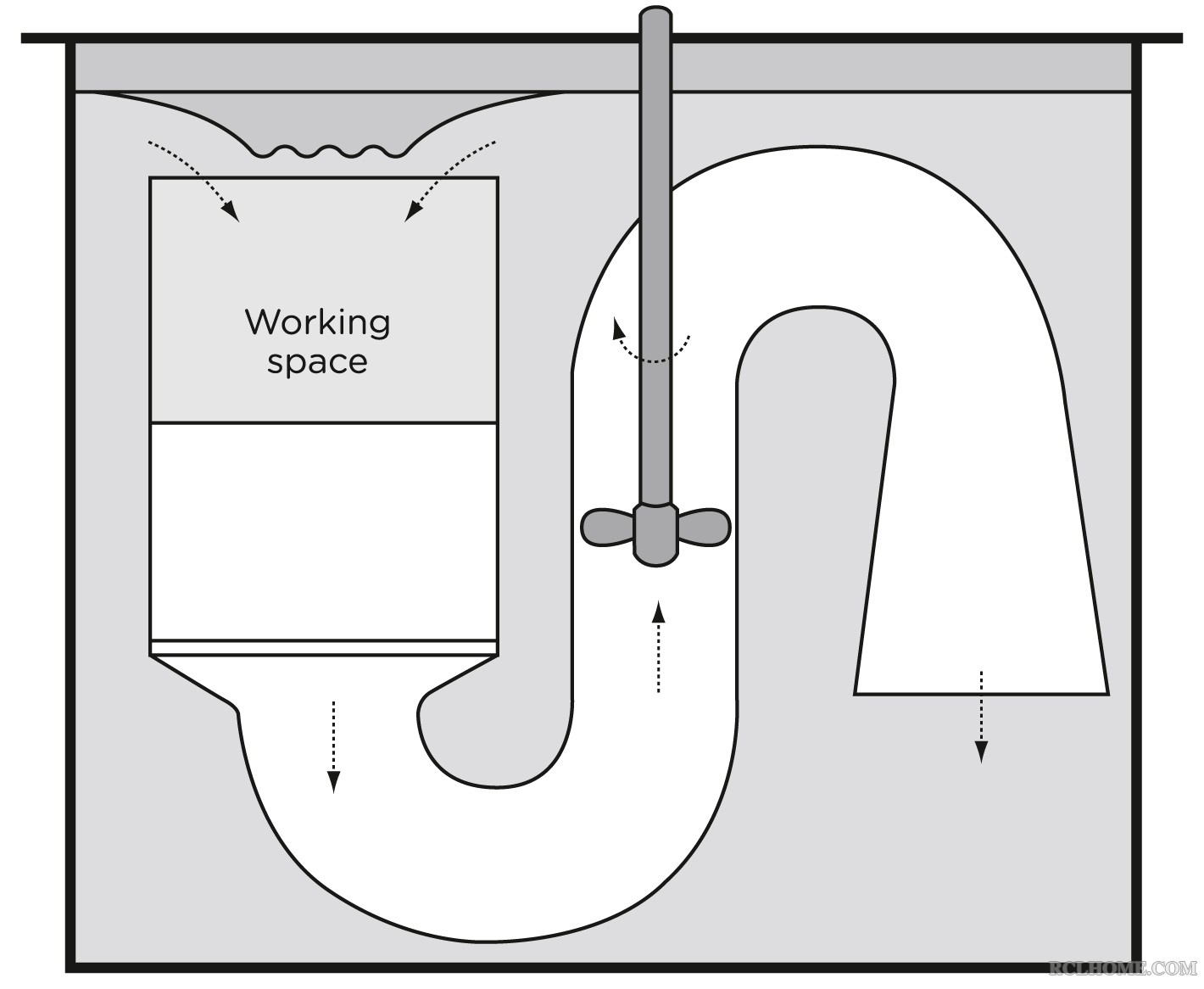

火介质搅拌系统设计一直被大家忽视。
老早我就想过这样的设计。。实际上很少看到有这样的设计
我一直就在想合理的搅拌方式。。今天看到一资料。。我也是这么想的，这才比较合理

淬火剂-浓度自动化-淬火油-冷速在线测试重点及其难度
http://www.rclhome.net/forum.php ... d=9414&fromuid=1300
(出处: 热处理之家)

所以因为 · 发表于 2014-1-8 17:43:18

请介绍一下是那方面的合理，学习学习。

钢铁医生 · 发表于 2014-1-8 18:04:33

所以因为发表于 2014-1-8 17:43
请介绍一下是那方面的合理，学习学习。

看工作区液体流向，就这么简单

hongqk · 发表于 2014-1-8 18:08:09

我看到好多介质的流向是相反的，介质从底部流出，冲向工件。

找漏洞 · 发表于 2014-1-8 18:39:12

这个设计是需要2个槽么？还是需要一个大的循环泵来辅助搅拌呢？

钢铁医生 · 发表于 2014-1-8 18:46:42

找漏洞发表于 2014-1-8 18:39
这个设计是需要2个槽么？还是需要一个大的循环泵来辅助搅拌呢？

速度可以低些，用减速器
但液体流向要这样才好

找漏洞 · 发表于 2014-1-8 18:54:49

钢铁医生发表于 2014-1-8 18:46
速度可以低些，用减速器
但液体流向要这样才好

单单淬火槽是这样流向好，工件淬火时液体流向并不一定是这样，假如淬火工件尺寸大，需要多强的搅拌才能把液体流向，引导至设想的方向~就像烧火一样，你想把火焰往下烧有难度~

钢铁医生 · 发表于 2014-1-8 18:59:29

找漏洞发表于 2014-1-8 18:54
单单淬火槽是这样流向好，工件淬火时液体流向并不一定是这样，假如淬火工件尺寸大，需要多强的搅拌才能把 ...

其实所需能量都差不多。。只是方向不一样而已。
设计底部网上涌流还不是一样需要不小的能量

Jasen · 发表于 2014-1-8 19:01:38

图示的搅拌不能保证温度均匀性吧，感觉整个淬火槽还应有一套搅拌系统。

钢铁医生 · 发表于 2014-1-8 19:12:40

Jasen 发表于 2014-1-8 19:01
图示的搅拌不能保证温度均匀性吧，感觉整个淬火槽还应有一套搅拌系统。

热上冷下。。就是要这样搅拌减少工件上下液温差距。减少变形。特别是长件、

钢铁医生 · 发表于 2014-1-8 19:14:36

找漏洞发表于 2014-1-8 18:54
单单淬火槽是这样流向好，工件淬火时液体流向并不一定是这样，假如淬火工件尺寸大，需要多强的搅拌才能把 ...

有条件的朋友可以找人软件模拟下
这样做大件。上下液温差距吧

苏治光 · 发表于 2014-1-8 19:22:24

长件垂直做，有很多问题，横的做优点多

找漏洞 · 发表于 2014-1-8 19:28:56

钢铁医生发表于 2014-1-8 18:59
其实所需能量都差不多。。只是方向不一样而已。
设计底部网上涌流还不是一样需要不小的能量 ...

你试过顺风放风筝和顶风放风筝的区别么？风越大能量比越大~顶风和顺风的感觉也是一样

钢铁医生 · 发表于 2014-1-8 19:34:04

找漏洞发表于 2014-1-8 19:28
你试过顺风放风筝和顶风放风筝的区别么？风越大能量比越大~顶风和顺风的感觉也是一样 ...

所需能量大些是肯定的。。论合理程度

找漏洞 · 发表于 2014-1-8 19:42:51

钢铁医生发表于 2014-1-8 19:34
所需能量大些是肯定的。。论合理程度

此设计针对冷速来说的话，能解决不少难题，构想是不错的，应用有相当大的难度~

wanfeifei · 发表于 2014-1-8 22:12:23

想法是好的，只是这个可实现性有待商榷

钢铁医生 · 发表于 2014-1-8 22:14:16

wanfeifei 发表于 2014-1-8 22:12
想法是好的，只是这个可实现性有待商榷

早我就想过这样的设计。。实际上很少看到有这样的设计
大桶套小桶，，底部吸流涡轮

Lord_Deimos · 发表于 2014-1-9 12:11:59

有这样的设计，实现起来也不是很难，问题在于两个方向里面必然有一个是螺旋桨效率比较低的

钢铁医生 · 发表于 2014-1-9 14:14:47

Lord_Deimos 发表于 2014-1-9 12:11
有这样的设计，实现起来也不是很难，问题在于两个方向里面必然有一个是螺旋桨效率比较低的 ...

可以借鉴，实际中不一定完全照搬的嘛

飞舞柳絮 · 发表于 2014-1-9 14:18:36

关健是就象潮水里的船阿能逆流而上。。。。

cnszgong · 发表于 2014-1-9 15:33:09

看来要实现这一的液体流向，在S形的管道内装双螺旋浆比较合适

大虫 · 发表于 2014-1-9 15:46:10

螺旋桨配U形管，加上液流导向装置，搅拌桨速度变频可调，早已是成熟产品。热处理手册也早有成型规格介绍。只是像楼主这样设计的液流方向倒是第一次见到，有点新鲜。
若不考虑螺线桨的方向导致的效率损失，个人觉得正反转倒是一种有助于提升大件淬火均匀性的方法。

吉祥如意 · 发表于 2014-1-9 15:55:31

大虫发表于 2014-1-9 15:46
螺旋桨配U形管，加上液流导向装置，搅拌桨速度变频可调，早已是成熟产品。热处理手册也早有成型规格介绍。 ...

有一点可取。提速是要点。

钢铁医生 · 发表于 2014-1-10 10:29:51

大虫发表于 2014-1-9 15:46
螺旋桨配U形管，加上液流导向装置，搅拌桨速度变频可调，早已是成熟产品。热处理手册也早有成型规格介绍。 ...

灵活运用，灵活运用，可以逆流加侧面喷射结合。目的都是冷却，而且尽力均匀冷却

吉祥如意 · 发表于 2014-1-10 10:57:50

钢铁医生发表于 2014-1-10 10:29
灵活运用，灵活运用，可以逆流加侧面喷射结合。目的都是冷却，而且尽力均匀冷却 ...

可有样机面市？

钢铁医生 · 发表于 2014-1-10 12:21:42

吉祥如意发表于 2014-1-10 10:57
可有样机面市？

在你们厂做一套就可以了，哈哈

草原的风 · 发表于 2014-1-11 18:16:05

利用空间过小。

cnszgong · 发表于 2014-1-11 22:25:39

可以考虑在U形液体的出口装一'花洒‘是不是也可以。

吉祥如意 · 发表于 2014-1-12 17:45:13

cnszgong 发表于 2014-1-11 22:25
可以考虑在U形液体的出口装一'花洒‘是不是也可以。

会不会前功尽弃。

Sure！ · 发表于 2014-1-14 09:51:02

这个设计很新颖有哪家公司实际运用过吗？制作看上去到是不难就是不知道具体控制起来怎么样

钢铁医生 · 发表于 2014-1-14 22:45:37

本帖最后由钢铁医生于 2014-1-14 22:48 编辑

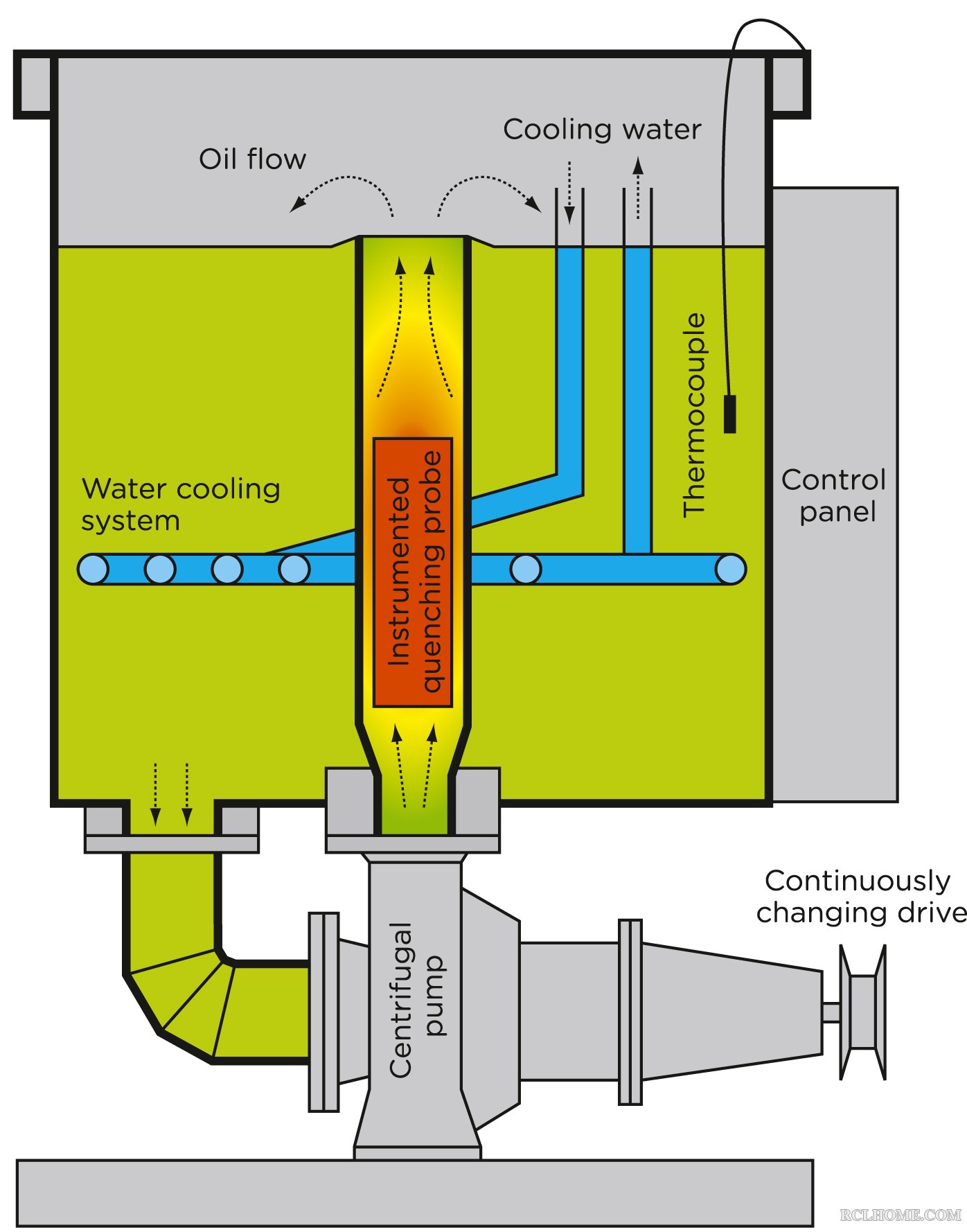

补充一个。。这个怎么样{:soso_e113:}
如果测量油槽上部，下部温差应该不小的
冷水冷却系统没达到理想效果

如果改成首页的逆流会不会好些呢？

小袁 · 发表于 2014-1-16 06:38:12

设计有意思，嘿嘿。

苏治光 · 发表于 2014-1-16 08:59:09

难在什么地方？我认为难在工件不一样，工件不一样，对流向有很大影响。所以以上是理想状态，对实际要有，，，，

钢铁医生 · 发表于 2014-1-16 11:41:17

苏治光发表于 2014-1-16 08:59
难在什么地方？我认为难在工件不一样，工件不一样，对流向有很大影响。所以以上是理想状态，对实际要有，， ...

这就是为什么单一产品批量生产质量稳定些的道理吧

aichelin · 发表于 2014-1-20 23:25:11

工件上下冷却后温差会变小

钢铁医生 · 发表于 2014-1-20 23:28:02

aichelin 发表于 2014-1-20 23:25
工件上下冷却后温差会变小

举一反三

继续发挥

weibo · 发表于 2014-1-21 13:03:36

有点难度啊
